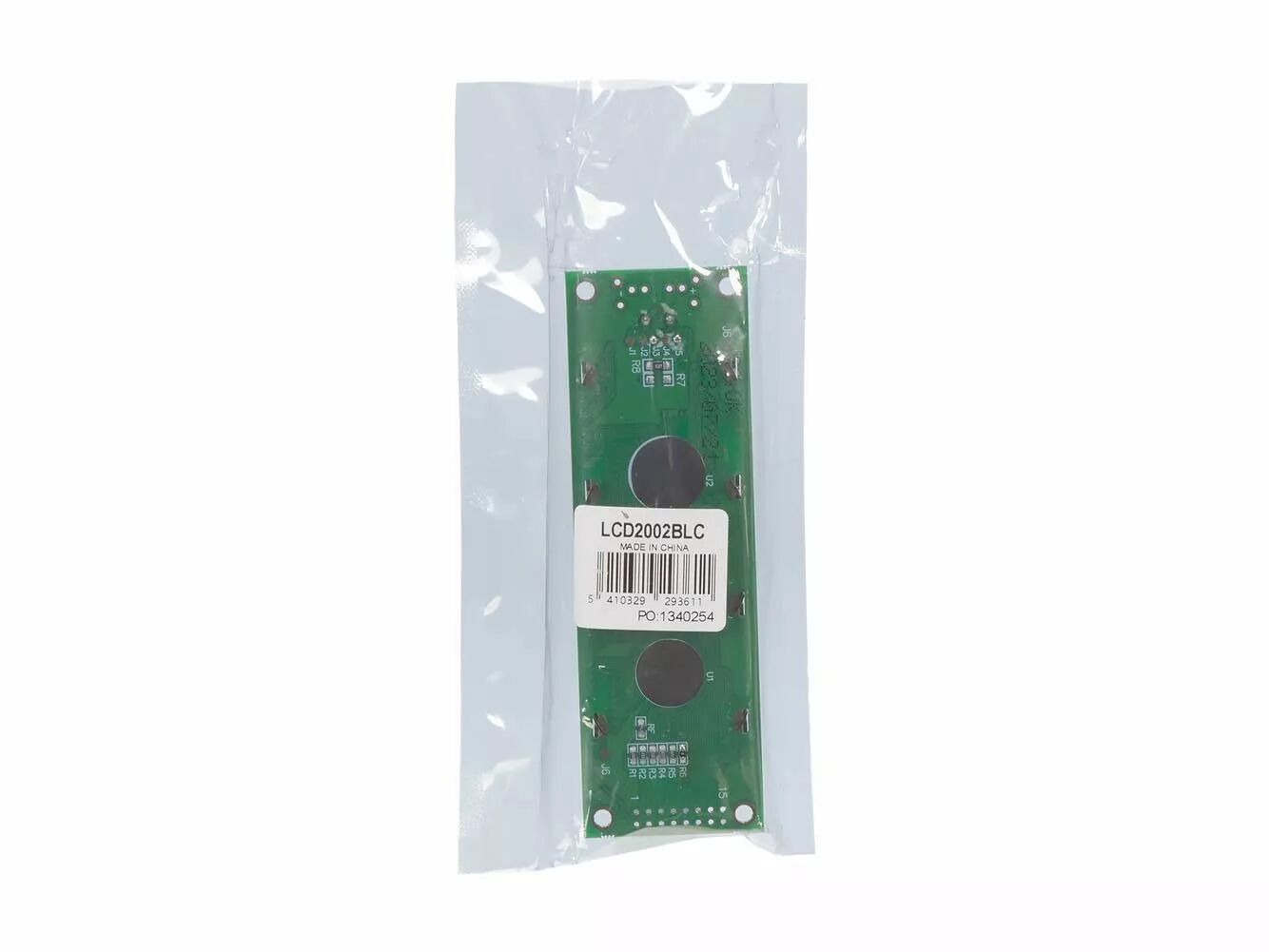

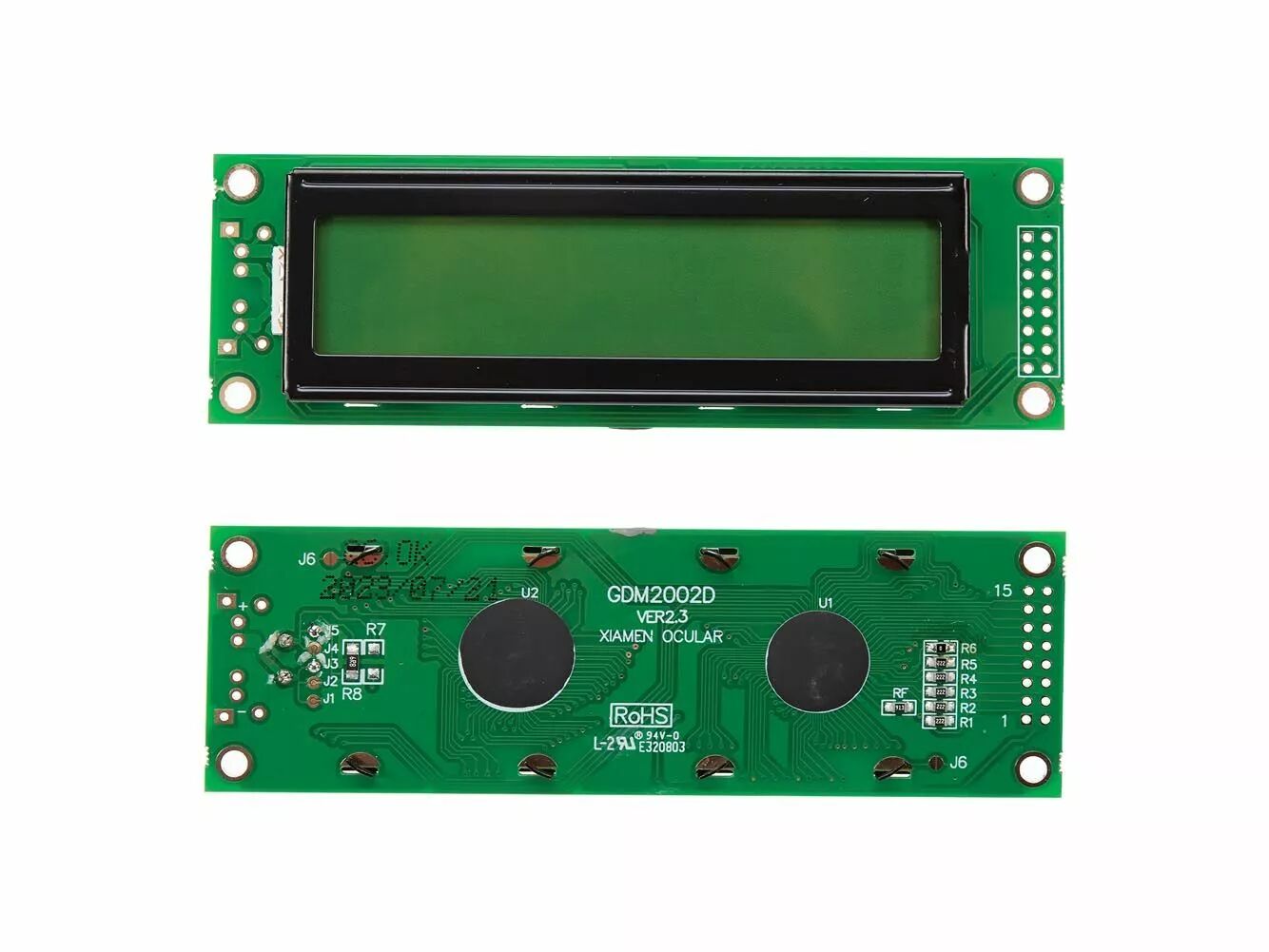

Lcd 20 x 2 bottom view type transflectif - avec retro-eclairage jaune (LCD2002BLC)

Caractéristiques

rétro-éclairage

type d'afficheur + couleur

caractéristiques

• : 5 x 8 points avec curseur
• : contrôleur incorporé (KS0066U ou équivalent)
• : alimentation +5V
• : duty cycle 1/16
• : BKL piloté via pin1 (broche 1), pin2, ou pin15, pin16 ou A, K

valeurs max. absolues

• alimentation (Vdd-Vss) : -0.3 ~ 5.5V
• tension d'entrée (Vi) : -0.3 ~ Vdd

électroniques

• tension d'entrée (Vdd) : 4.7 ~ 5.5V (à +5V) / 2.7 ~ 5.3V (à +3.3V)
• courant d'alimentation (Idd) : 2.5mA typ. (à Vdd = 5V)
• tension de pilotage recommandée pour LCD (Vdd-V0) : 4.3 ~ 4.7V (à 25°)
• tension directe de la LED (Vf) : 4.2V typ. (à 25°C)
• courant direct de la LED (If) : 140mA (à 25°C)

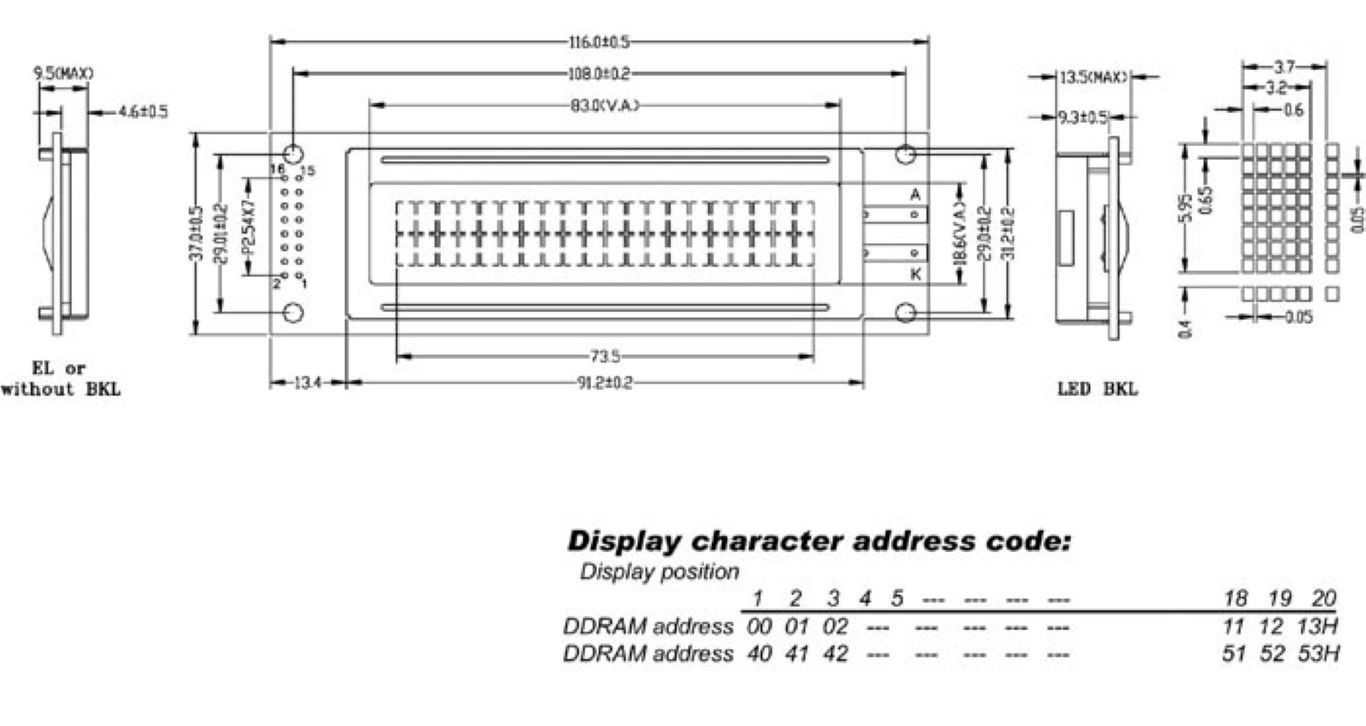

mécaniques

• dimensions module : 116.0 x 37.0mm
• dimensions écran : 83.0 x 18.6mm
• dimensions des points : 0.6 x 0.65mm
• dimensions des caractères : 3.2 x 5.55mm

broches

• GND : 1 (Vss)
• +5V : 2 (Vdd)
• contrast adjustment : 3 (V0)
• H/L register select signal : 4 (RS)
• H/L read/write signal : 5 (R/W)
• H/L enable signal : 6 (E)
• H/L data bus lines : 7 ~ 14 (DB0 ~ DB7)
• +4.2V for BKL : 15 (A)
• power supply for BKL (0V) : 16 (K)
