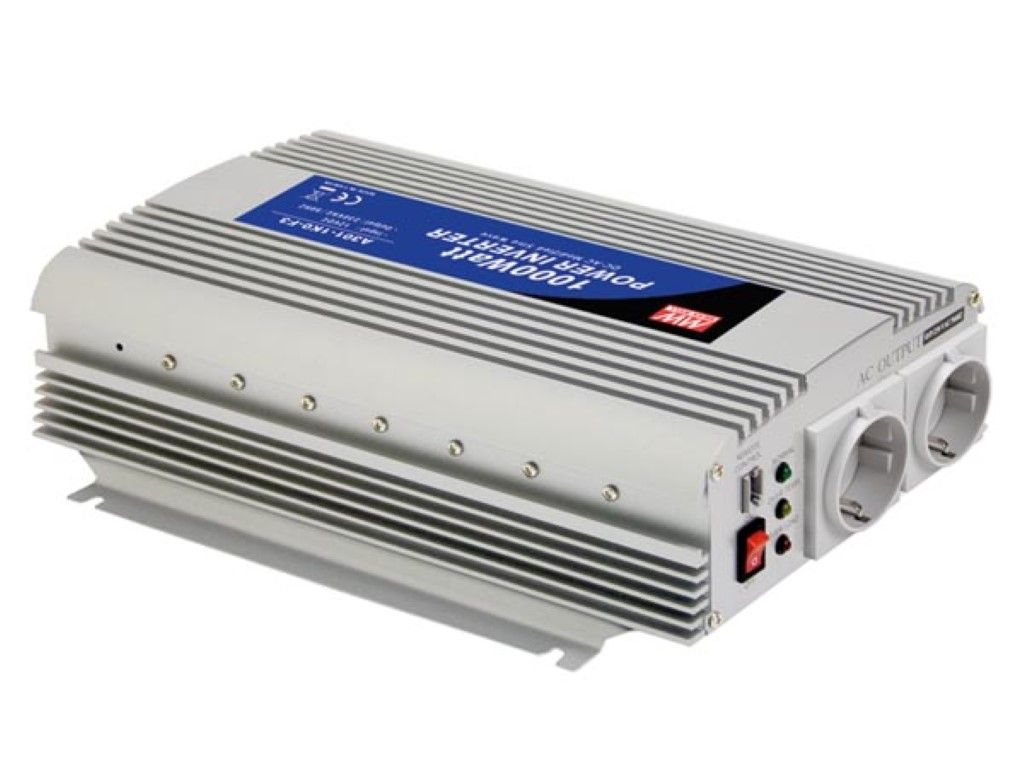

Mean well - convertisseur cc-ca à onde sinusoïdale modifiée - 1000 w - prise allemande (A301-1K0-F3)

• input: 12 VDC
• input voltage range: -15% - +25%
• output voltage regulation: ± 10%
• protections: battery low alarm - battery low shutdown - over-voltage - over-temperature - output short - input polarity reverse - overload
• approvals: e13/ CE

Caractéristiques

sortie

• modèle de sécurité : A-1000 W
• tension CA : 230 V
• puissance nominale : 1000 W
• puissance de crête : 1200 W < 30 min
• forme d'onde : onde sinusoïdale modifiée
• fréquence : 50 Hz ±1 %
• régulation CA : ± 10 %
• réceptacles standard : TYPE-3
• indicateur LED : LED verte pour mise sous tension ; LED jaune pour protection contre la surchauffe ; LED rouge pour panne de courant

entrée

• courant CC : 110 A
• courant absorbé sans charge : 0.4 A
• tension CC : 12 V
• plage de tension : 10-15 VCC
• efficacité : 82%
• connecteur CC : 1000 mm, type de fiche R
• fusible : 30 A

protection

• alarme de batterie faible : 10 ± 0.5 V
• extinction automatique en cas de batterie faible : 9.5 ± 0.5 V
• surcharge : >1200 W extinction de la tension de sortie, rétablissement automatique du système
• surtension : 15-16 V
• surchauffe : 60 ± 5 °C / 140 ± 9 °F
• court-circuit : extinction
• polarité : by fuse open

environnement

• température de service : de 0 à +30 °C @ 100 % charge, 40 °C @ 70 % charge
• humidité de service : 20 ~ 90 % RH (sans condensation)
• température de stockage / humidité : de -30 à +70 °C / de -22 à +158 °F, 10 - 95 % RH
• coefficient de température : 0.05 % / °C (0-50 °C)

sécurité & EMC

• résistance d'isolement : I/P-O/P:100M Ohms min./ 500 VCC / 25 °C / 70% RH
• conduction et rayonnement EMI : conforme aux normes EN55022 classe B, 72/ 245/ CEE, 95/ 54/ CE
• immunité EMS : conforme à la norme EN61000-4-2,3
• LVD : conforme à la norme EN60950

autres

• MTBF : 98 000 h min. MIL-HDBK-217F (25 °C)
• dimensions (L x l x H) : 310 x 210 x 85 mm
• refroidissement : >40 °C (NTC) ventilateur activé
• applications : appareils électroménagers, outillages électriques, équipements de bureau, équipement portable, véhicules, etc
