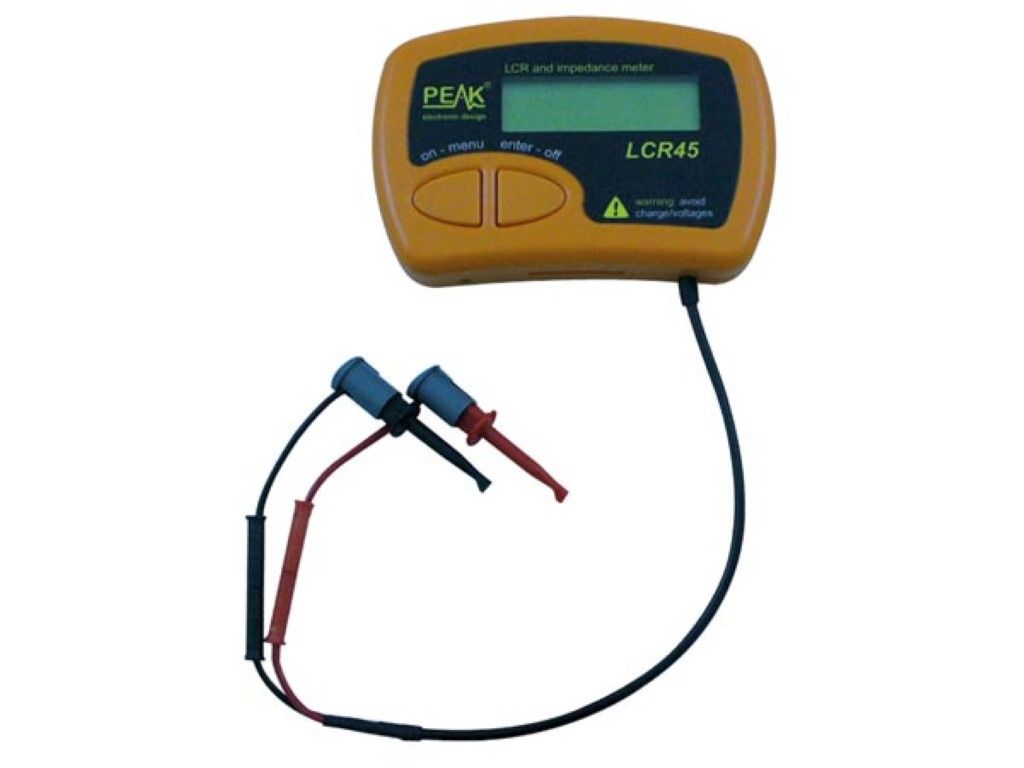

Mètre de rlc et d'impédance (LCR45)

Caractéristiques

Caractéristiques physiques

• Taille de la batterie IEC : A23 (8LR932 ,1811A, 3LR50, 8LR23, 8LR932, AS23S, E23A, GP12A, GP23, GP23A, K23A, L1018, LR23A, MN21, MN23, P23GA, VR22, V23GA)
• Couleur primaire : Orange
• Couleurs supplémentaires : Noir
• Profondeur du produit : 3 mm
• Hauteur du produit : 14 mm
• Largeur du produit : 20 mm
• Poids Produit : 165 g

Propriétés électriques

• Tension minimale de la batterie : 8.5 V
• Courant d'essai maximal de pointe à travers le s/c : 3.25 mA
• Tension d'essai maximale de pointe à travers l'O/C : 1.05 V
• Courant d'essai de crête minimum dans l'O/C : -3.25 mA
• Tension d'essai minimale de pointe à travers l'O/C : -1.05 V
• Précision de la fréquence d'essai : <ul>
  <li>1 kHz: ± 0.5 %</li>
  <li>14.9254 kHz: ± 0.5 %</li>
  <li>200 kHz: ± 0.5 %</li>
  </ul>
• Tension nominale maximale de la batterie : 13 V

Composition chimique et des matériaux

• Composition de la batterie : Alcaline

Caractéristiques techniques et performances

• Spécifications de capacité : <ul>
  <li>gamme : 0,5 pF à 10000 µF</li>
  <li>résolution : 0.2 pF</li>
  <li>précision : ± 1.5 % ± 0.6 pF</li>
  </ul>
• Taux d'échantillonnage maximal des mesures : 2 Hz
• Température maximale de fonctionnement °C : 40 °C
• Température maximale de fonctionnement °F : 104 °F
• Taux d'échantillonnage minimal des mesures : 0.5 Hz
• Température minimale de fonctionnement °C : 10 °C
• Température minimale de fonctionnement °F : 50 °F
• Impédance des composants passifs : <ul>
  <li>Re & Im : ± 1,5 % ± 10 LSD</li>
  <li>magnitude : ± 1,5 % ± 10 LSD</li>
  <li>phase : ± 5 %.</li>
  </ul>
• Spécifications de la résistance : <ul>
  <li>gamme : 0 Ohm à 2 MOhm</li>
  <li>résolution : 0.1 Ohm</li>
  <li>précision : ± 1.0 % ± 0.6 Ohm</li>
  </ul>
• Pureté du sinus : +60 dB 3ème harmonique

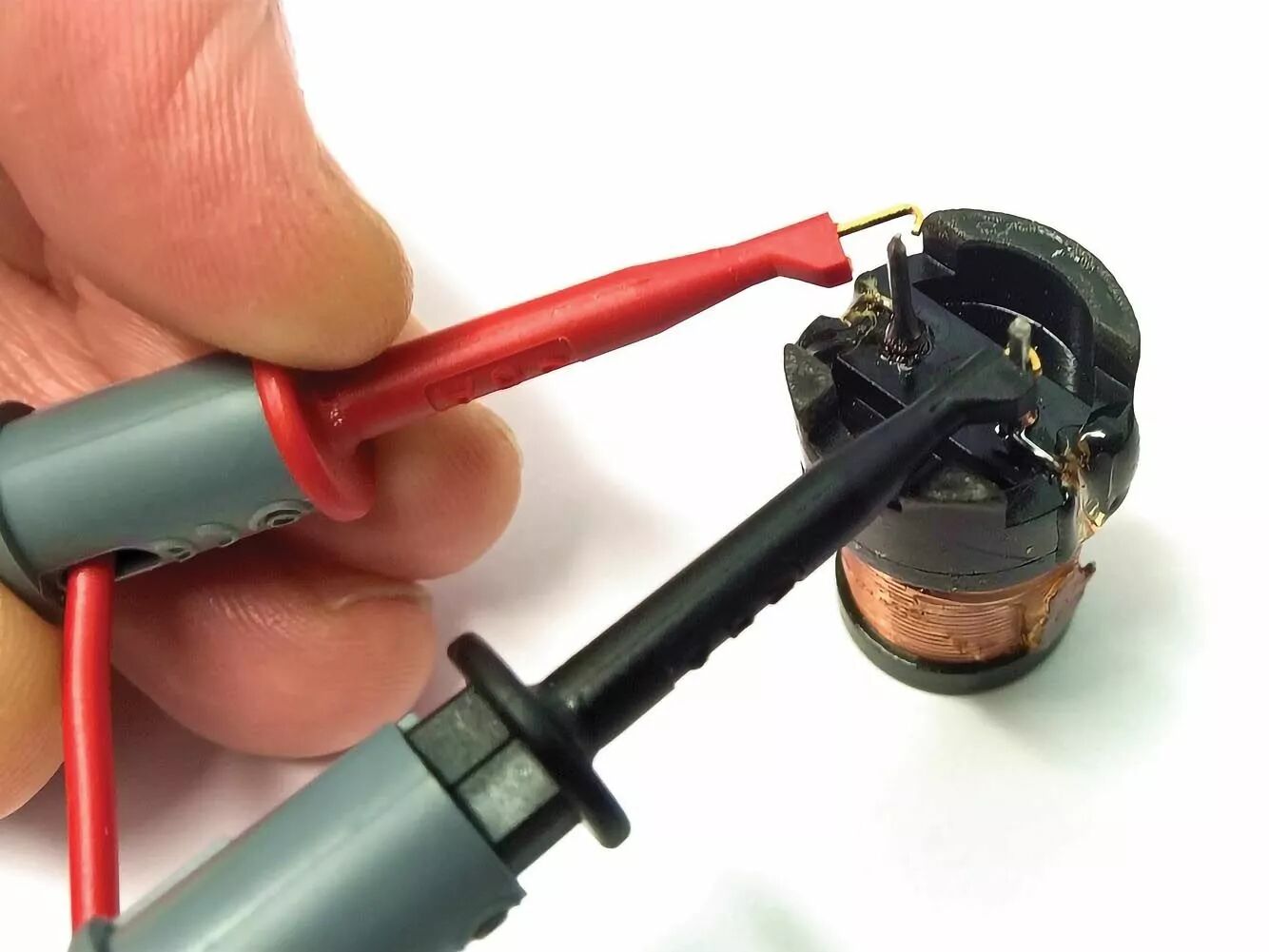

• Cordons de test : Oui
• Piles requises : Oui
• Nombre de batteries : 1
• Fonctionnement sur batterie : Oui
• Type d'affichage : Numérique

Installation et montage

• Langues du manuel d'instructions : anglais

Documentation

• User manual
