Description

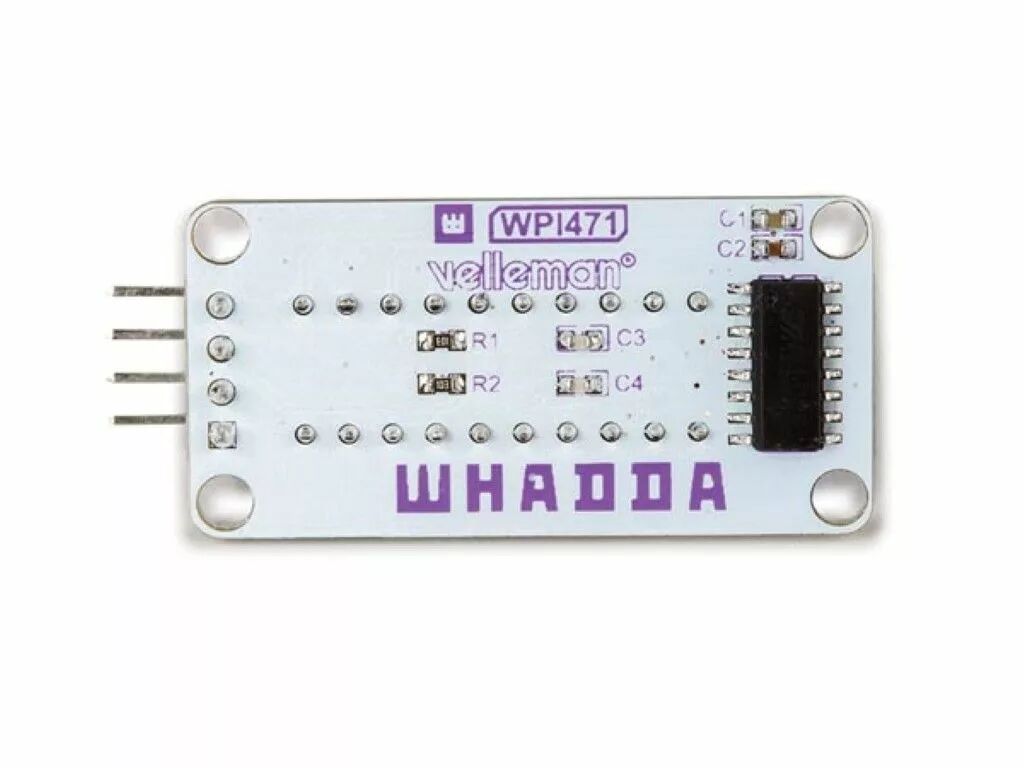

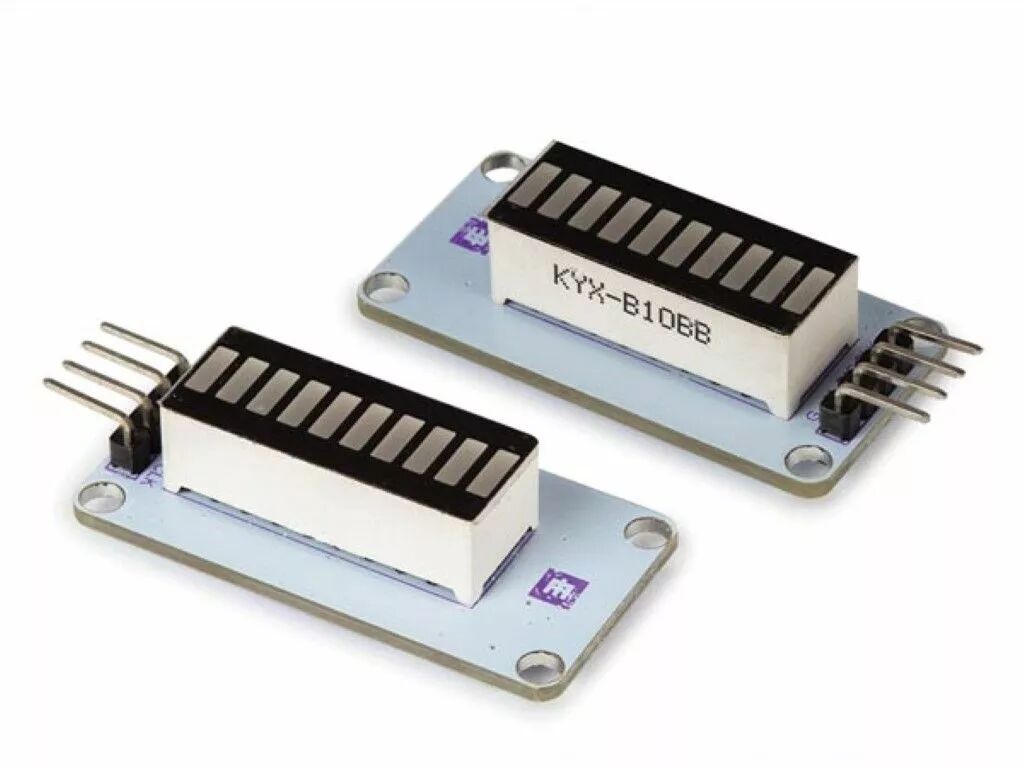

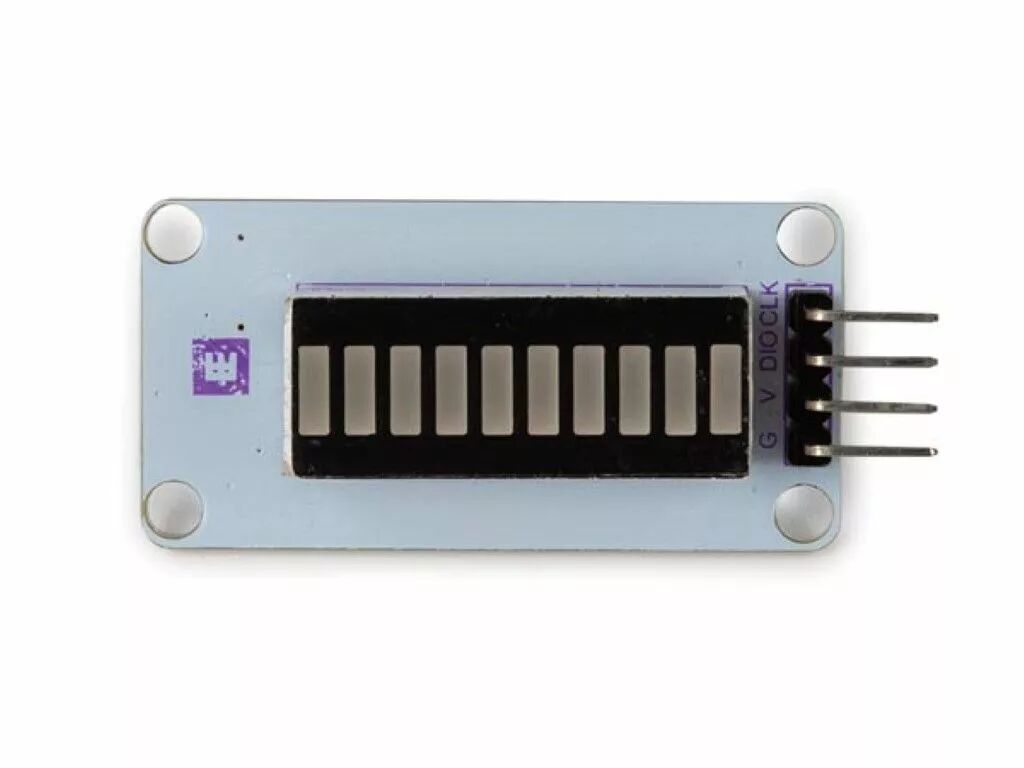

Ce module est idéal comme indicateur de niveau de piles, liquides, etc. Avec le module bargraphe de Whadda, chaque carte microcontrôleur peut facilement piloter un bargraphe à LED 10 segments. Le module intègre un contrôleur LED TM1651 pour le pilotage individuel des segments LED. Le pilotage ne nécessite que 2 broches GPIO d'un microcontrôleur (p. ex. carte compatible avec Arduino®). Notez que certains des segments LED sont reliés, permettant d'afficher jusqu'à 8 différents niveaux sur le bargraphe.
Description
Ce module est idéal pour afficher les niveaux de charge de la batterie, les réservoirs d'eau, etc... !
Le module de bargraphe Whadda permet à n'importe quelle carte microcontrôleur de piloter facilement un bargraphe à LED bleue à 10 segments. Le module utilise une puce pilote de LED TM1651 pour piloter les segments LED individuels, qui peuvent être contrôlés en utilisant seulement 2 broches GPIO d'un microcontrôleur (tel qu'une carte compatible Arduino®). Il convient de noter que certains segments de LED sont câblés ensemble, ce qui donne lieu à 8 états contrôlables différents du graphique à barres LED.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Bleu
- Couleurs supplémentaires : Noir,Blanc
- Couleurs supplémentaires détaillée : Bleu clair
- Poids Produit : 16 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : 2
- Niveau de compétence en électronique : non
- Niveau de compétence en mécanique : non
- Niveau de compétence en soudure : non
- Spécifications kits & modules : Caractéristiques
<ul>
<li>pilote un graphique à barres LED bleu à 10 segments</li>
<li>contrôlable par 2 broches GPIO</li>
</ul>
Spécifications
<ul>
<li>tension d'alimentation : 3,3 - 5 V DC</li>
<li>couleur : bleu</li>
<li>Puce pilote : TM1651</li>
<li>nombre de segments LED : 10</li>
<li>nombre d'indicateurs de niveau : 8</li>
<li>interface : série à 2 fils</li>
</ul>
Installation et montage
- Langues du manuel d'instructions : anglais
