Description

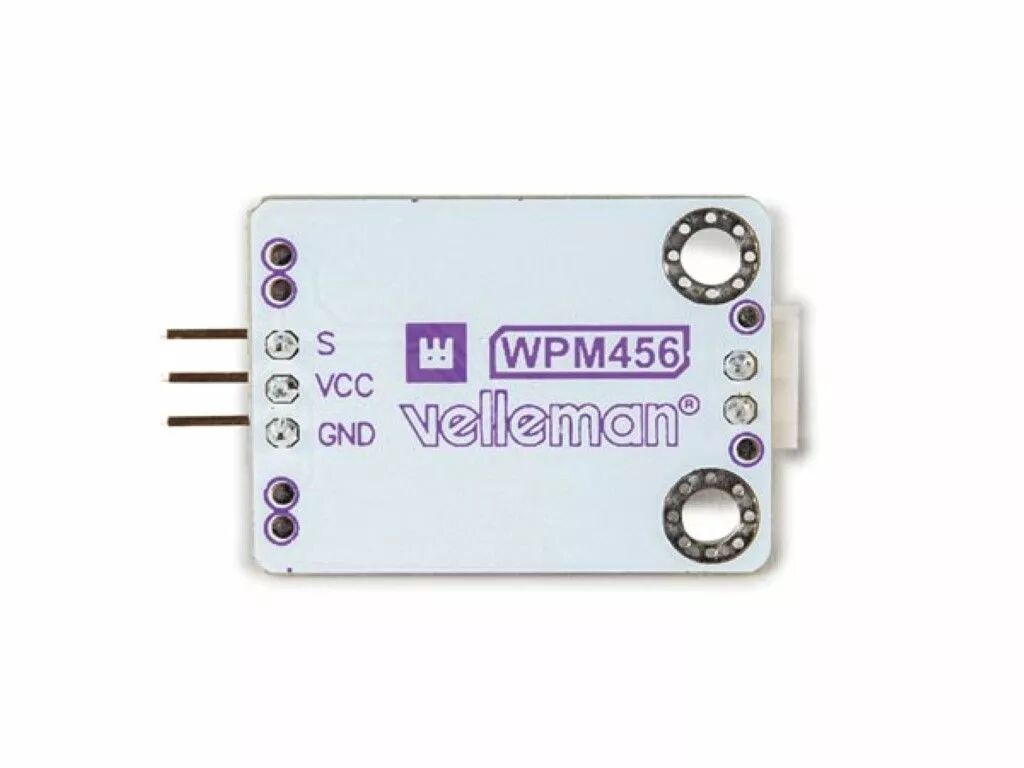

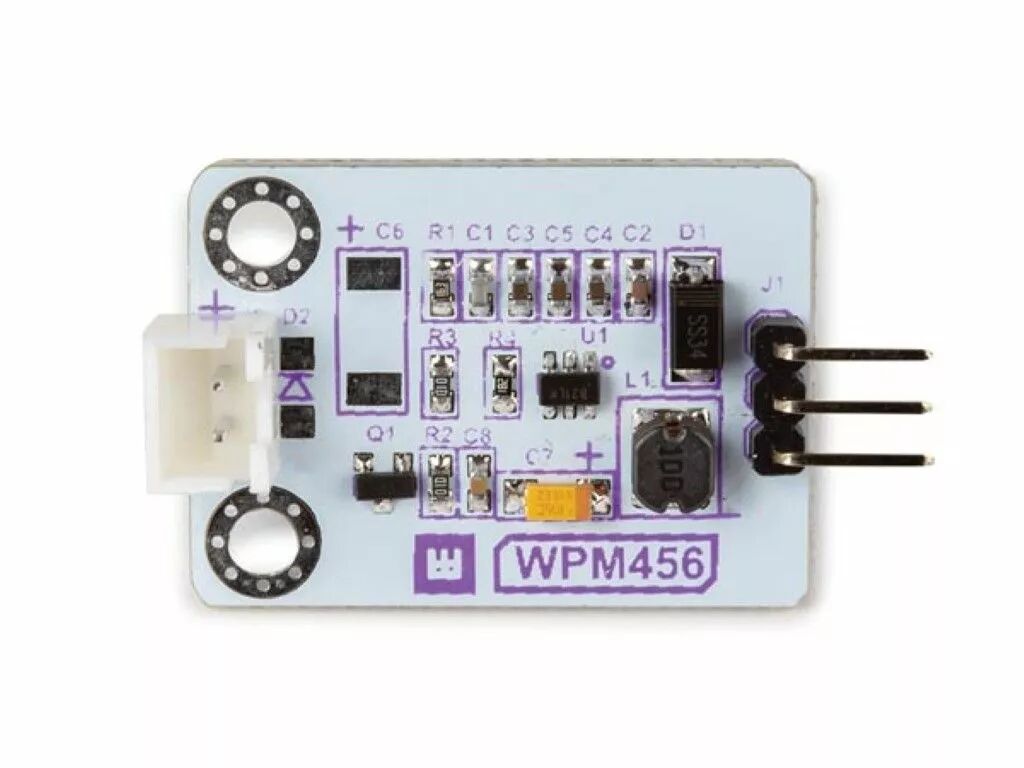

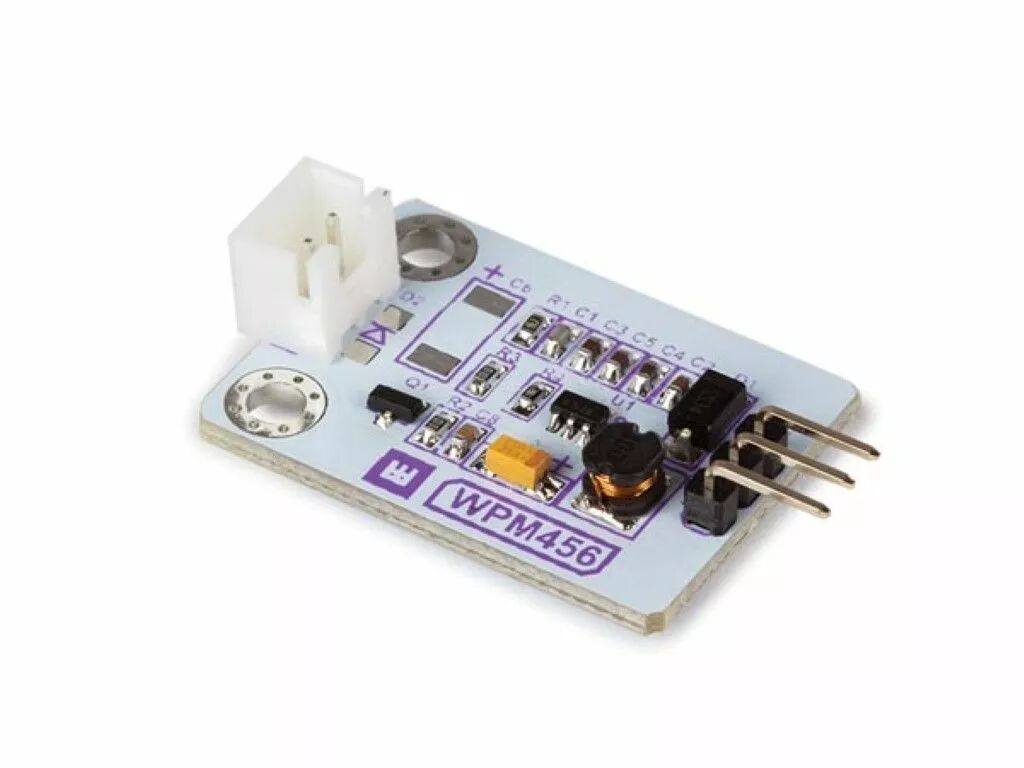

Ce module contrôleur permet le pilotage et la commutation de rubans LED numériques de 12 V avec des appareils de 5 V tels que les cartes compatibles Arduino®. Le module est équipé d'un convertisseur Boost (step-up) permettant de convertir une tension d'entrée de 5 V en 12 V, pour piloter le ruban LED. La broche de signal du module permet d'activer/désactiver le convertisseur en appliquant un signal d'entrée HIGH ou LOW. Notez que le module ne fonctionne pas avec des signaux PWM, le signal d'entrée doit être 5 V stable ou GND.
Description
Ce module pilote de bande LED numérique est conçu pour faciliter le pilotage et la commutation de bandes LED 12 V avec des appareils 5 V tels que des cartes compatibles Arduino®. Le module est doté d'un convertisseur élévateur conçu pour convertir une tension d'entrée de 5 V en 12 V, afin de piloter la bande LED. La broche de signal sur le module peut être utilisée pour allumer ou éteindre le convertisseur lors de l'application d'un signal d'entrée HAUT ou BAS respectivement.
Notez que le module n'est pas conçu pour fonctionner avec des signaux PWM, le signal d'entrée doit être soit un 5 V constant, soit un GND.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Bleu
- Couleurs supplémentaires : Multi
- Couleurs supplémentaires détaillée : Bleu clair
- Profondeur du produit : 22 mm
- Hauteur du produit : 10.2 mm
- Largeur du produit : 37 mm
- Poids Produit : 10 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : 1
- Niveau de compétence en électronique : 1
- Niveau de compétence en mécanique : non
- Niveau de compétence en soudure : non
- Spécifications kits & modules : Spécifications
<ul>
<li>tension d'alimentation : 5 V CC</li>
<li>Tension de sortie : 12 V CC</li>
<li>max. courant d'entrée : 1 A</li>
<li>max. courant de sortie : 200 mA</li>

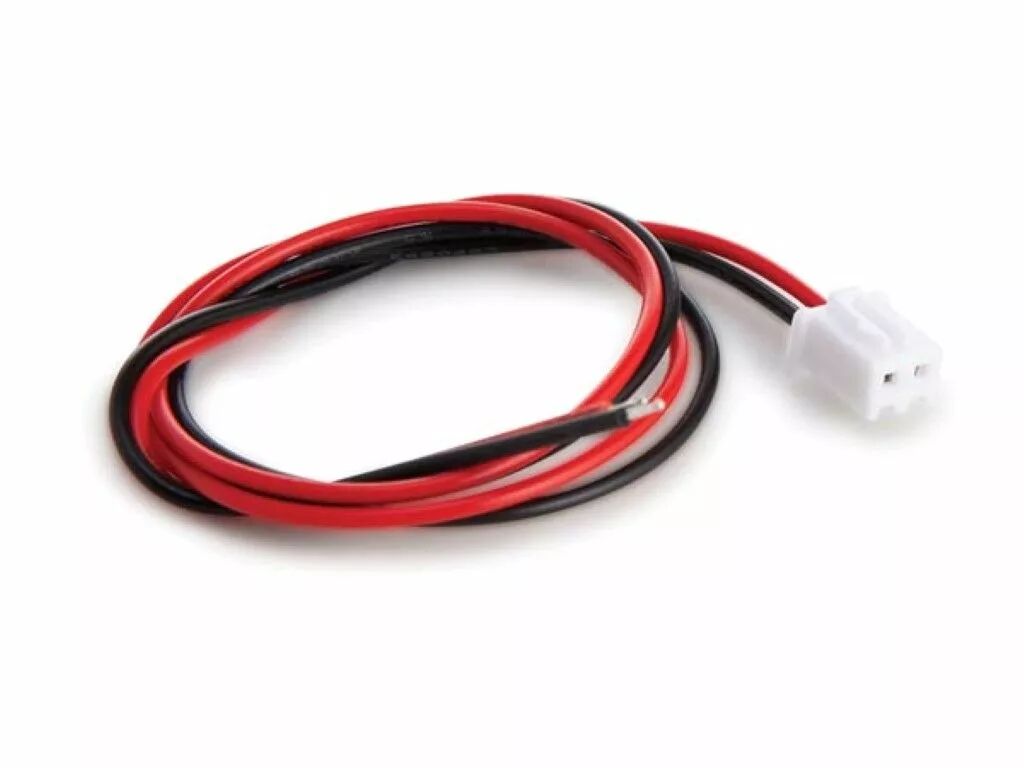

<li>Connecteur de bande LED : JST XH à 2 broches</li>
</ul>
Installation et montage
- Langues du manuel d'instructions : néerlandais,anglais
