Module convertisseur ad/da pcf8591 (WPM344)

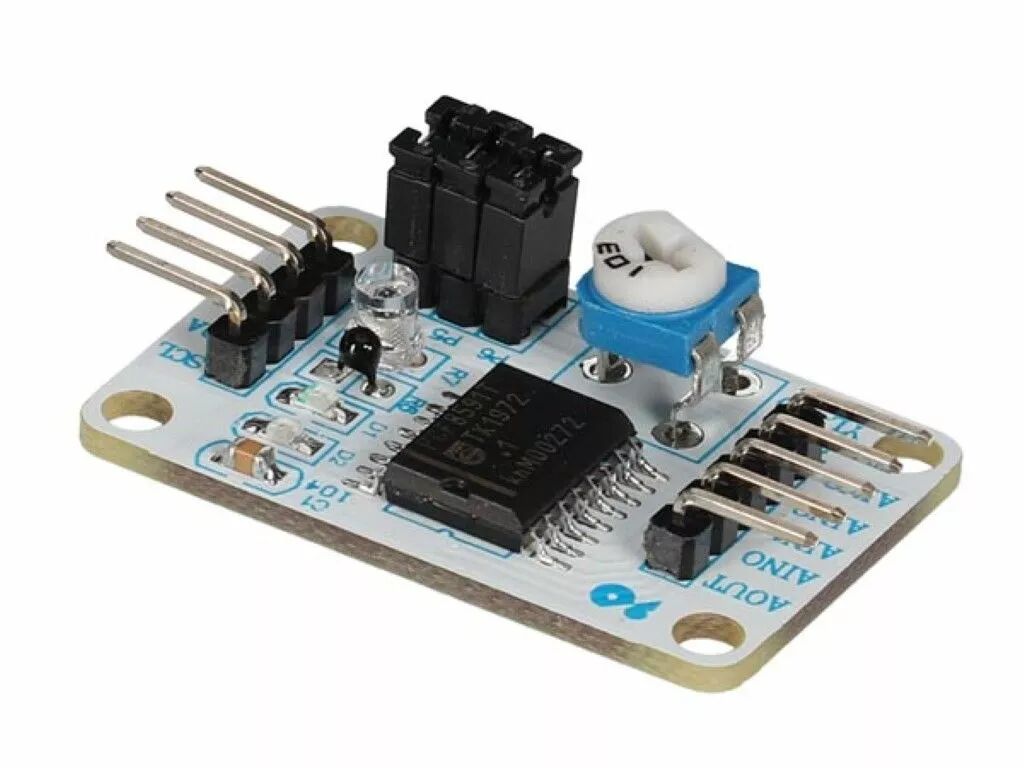

Le PCF8591 module est un dispositif d'acquisition de données CMOS 8 bits monolithique intégré de faible puissance. Le PCF8591 comporte quatre entrées analogiques, une sortie analogique et une interface bus I2C sérielle. Le module comprend également une photorésistance (LDR) une thermistance (NTC) et un potentiomètre réglable qui sont connectés au PCF8591 par 3 cavaliers.

Description

Ce module PCF8591 est un dispositif d'acquisition de données CMOS 8 bits intégré de manière monolithique et à faible consommation. Le PCF8591 dispose de quatre entrées analogiques, d'une sortie analogique et d'une interface de bus série I2C.

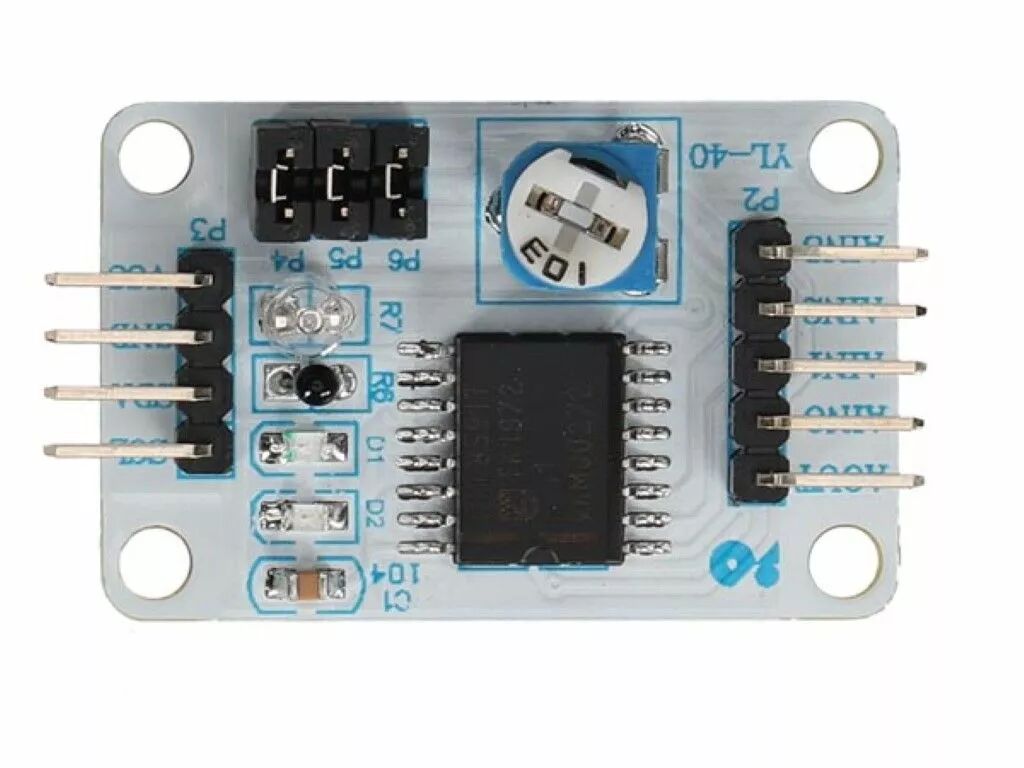

À des fins de test, le module contient un phototransistor, un NTC et un trimmer qui sont connectés au PCF8591 par 3 cavaliers.

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Bleu
• Couleurs supplémentaires : Noir,Bleu,Blanc
• Couleurs supplémentaires détaillée : Bleu clair
• Poids Produit : 10 g

Caractéristiques techniques et performances

• Niveau de compétence en codage : 2
• Niveau de compétence en électronique : 3
• Niveau de compétence en mécanique : 1
• Niveau de compétence en soudure : non
• Spécifications kits & modules : Caractéristiques
  <ul>
  <li>alimentation unique</li>
  <li>Tension d'alimentation de fonctionnement de 2,5 V à 6,0 V</li>
  <li>courant de veille faible</li>
  <li>Entrée et sortie série via bus I2C</li>
  <li>taux d'échantillonnage maximum donné par la vitesse du bus I2C</li>
  <li>4 entrées analogiques configurables en tant qu'entrées asymétriques ou différentielles</li>
  <li>sélection de canal auto-incrémentée</li>
  <li>plage de tension analogique de VSS à VDD</li>
  <li>circuit de suivi et de maintien sur puce</li>
  <li>Conversion A/N d'approximations successives sur 8 bits</li>
  <li>DAC multiplicateur avec une sortie analogique</li>
  </ul>

Installation et montage

• Langues du manuel d'instructions : anglais

Conformité & Certification

• GPSR responsable - Nom du contact : Velleman Group
• GPSR responsable - Adresse : Legen Heirweg 33, 9890, GAVERE, Belgium
• GPSR Responsable - Site web : http://www.vellemangroup.eu
• Responsable GPSR - Email : customercare@velleman.eu
• GPSR responsable - Numéro de téléphone : 09/384.36.11

Documentation

• VMA344 Output
• VMA344 Test
• User manual
• CE/UKCA/REACH document
