Module d application pic-plc miniature (VM142)

Description

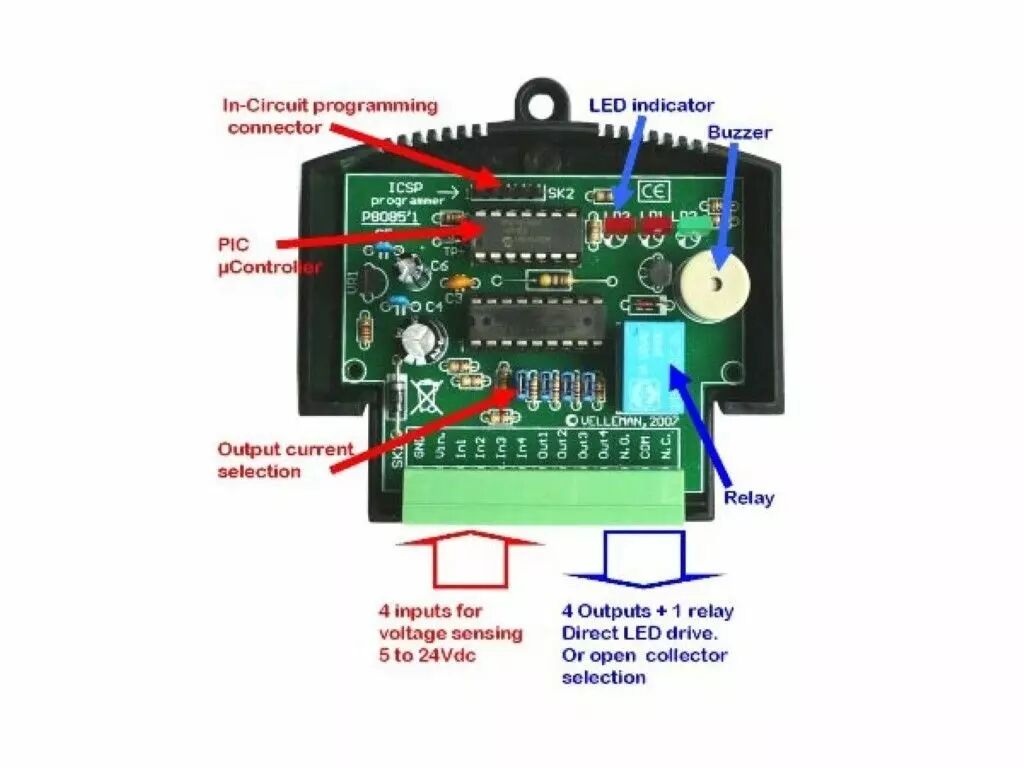

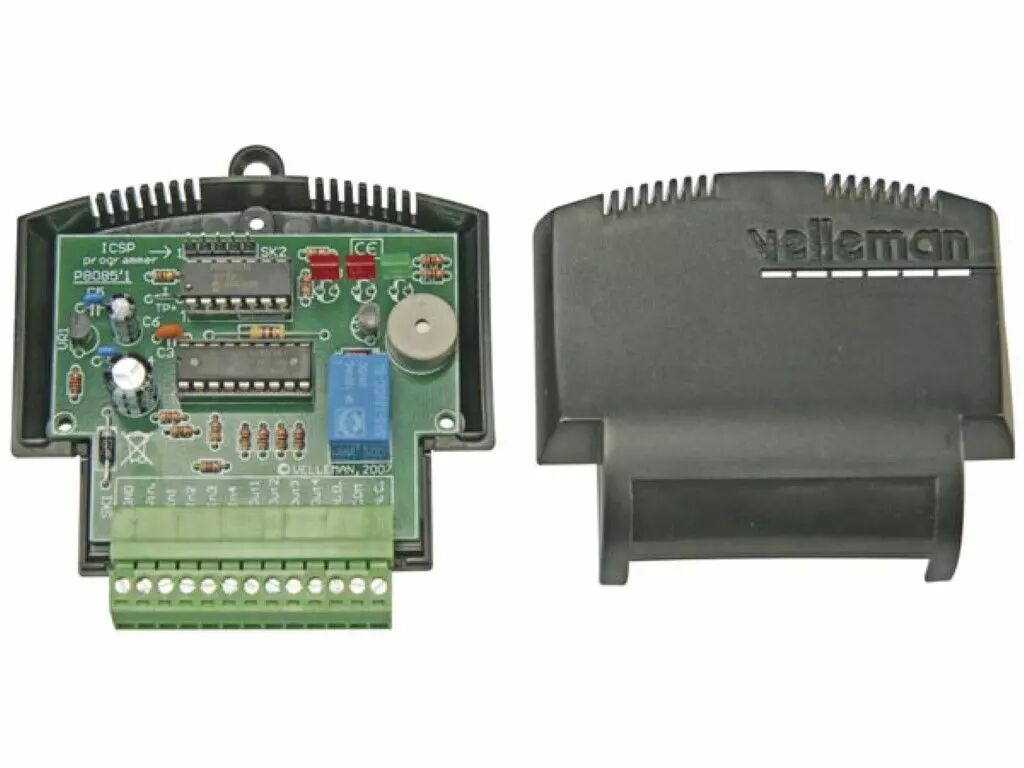

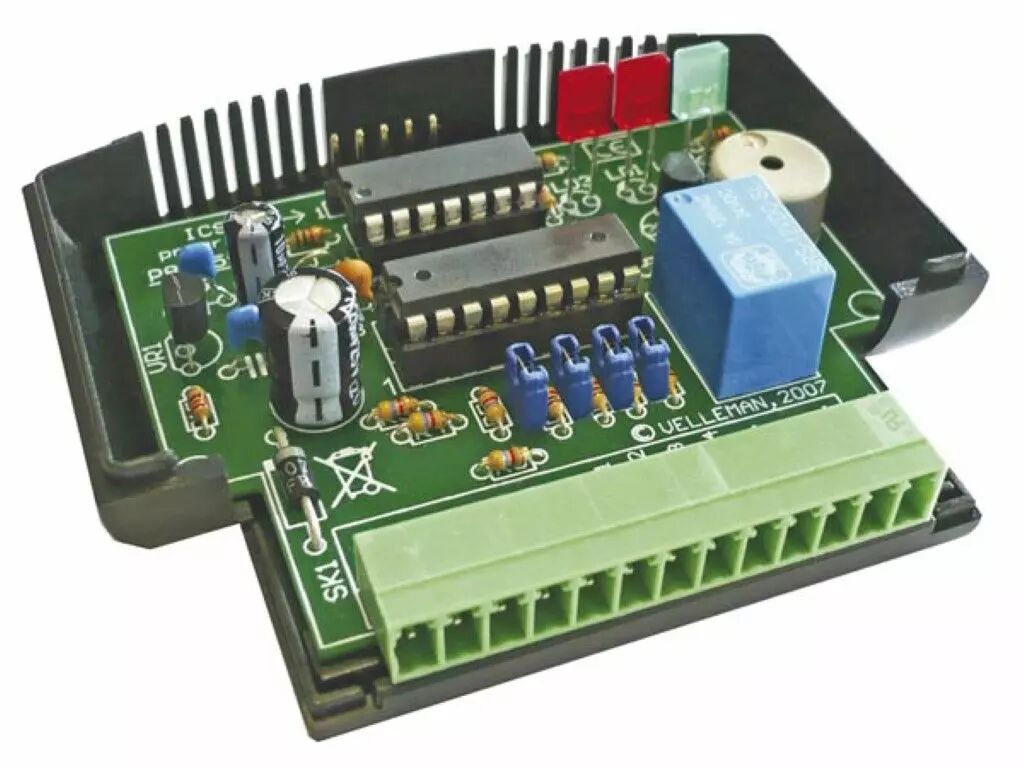

Ce module d'application peut sembler petit mais ses performances sont grandioses. Tout dépend de vos qualités de programmateur. Créez votre propre application sans vous soucier du matériel. Les entrées et les sorties en tampon sont pré-assemblées, le module est équipé d'une DEL, une sortie relais et un ronfleur. Créez votre propre application, contrôleur... Vous nécessitez simplement un de nos programmateurs : vm134 ou K8076

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Vert
• Profondeur du produit : 70 mm
• Hauteur du produit : 25 mm
• Largeur du produit : 80 mm
• Poids Produit : 60 g

Caractéristiques techniques et performances

• Niveau de compétence en codage : 1
• Niveau de compétence en électronique : 1
• Niveau de compétence en mécanique : 1
• Niveau de compétence en soudure : 1
• Spécifications kits & modules : <ul>
  <li>alimentation 12V DC (non régulé) / 100mA</li>
  <li>4 entrées de détection</li>
  <li>tension du signal d'entrée : 5 - 24VDC, @ 4K7</li>
  <li>4 sorties transistor NPN:</li>
  <li>courant de sortie du transistor : max. 100mA chacune</li>
  <li>possibilité de commande directe de relais 12V</li>
  <li>1 sortie relais avec contact NO/NC (2A)</li>
  <li>Vitesse du MCU : oscillateur interne fixe de 4MHz</li>
  <li>9 E/S librement programmables</li>
  <li>Microcontrôleur PIC16F630 de Microchip intégré</li>
  <li>Indication par LED de l'alimentation et de la sortie relais</li>
  <li>1 LED d'indication librement programmable</li>
  <li>mini buzzer intégré pour les signaux sonores</li>
  <li>connecteur ICSP intégré pour la programmation</li>
  <li>Le programmateur PIC supporte le PIC16F630</li>
  </ul>

Documentation

• infosheet
• notice d'emploi
• usermanual
• software
• software
• Aperçu des kits à assembler équivalant aux modules Velleman
