Description

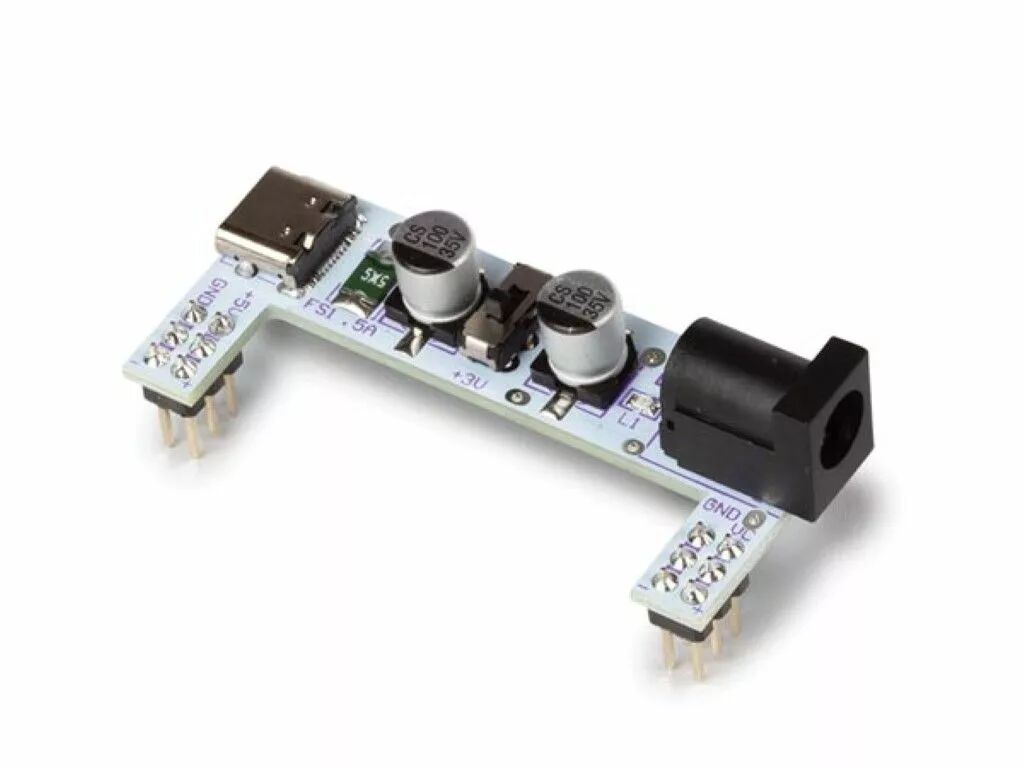

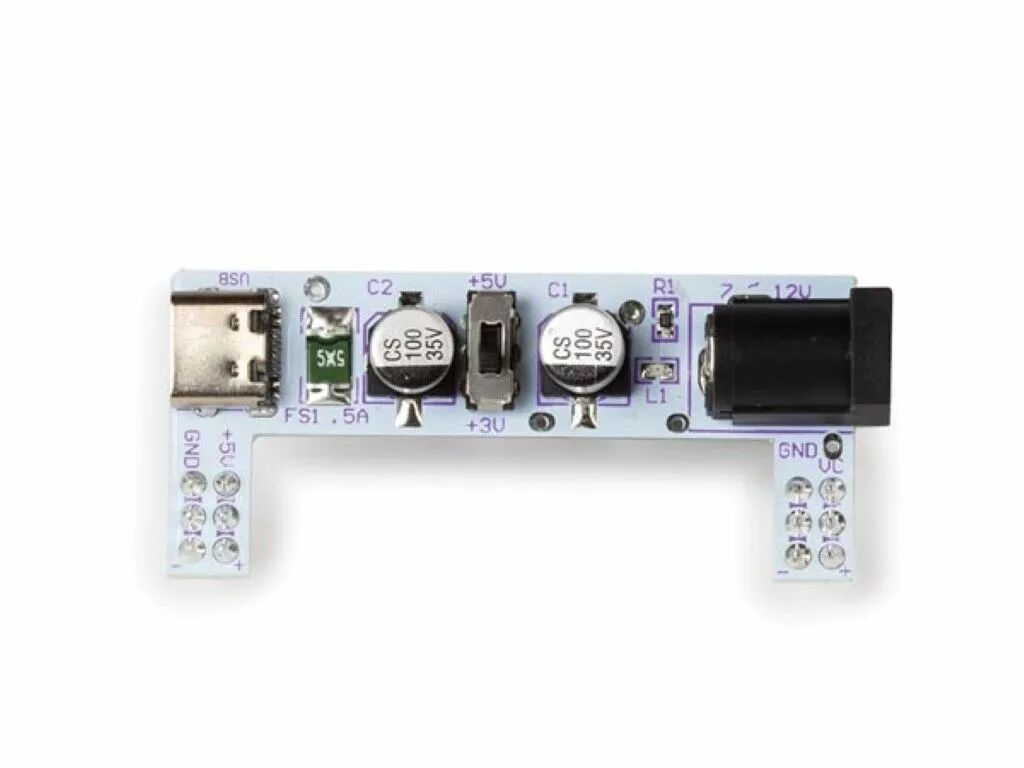

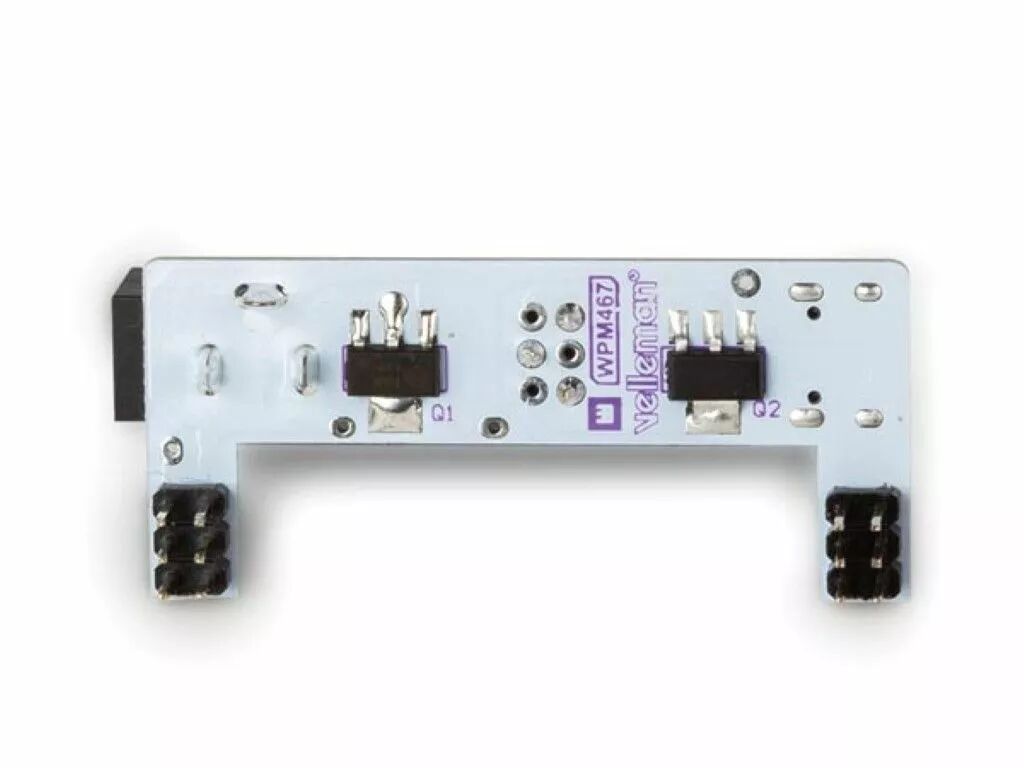

Le module d'alimentation 3.3 V/5 V de Whadda est idéal pour la platine d'essai MB102 830p. Reliez le module à une platine d'essai compatible, alimentez-le (via un câble USB-C ou un jack DC). Les rails d'alimentation de la platine d'essai sont alimentés par une tension commutable de 3.3/5 V sur la partie supérieure et une tension continue de 5 V sur la partie inférieure.
Description
Le module d'alimentation 3,3 V/5 V pour planche à pain Whadda est le compagnon d'alimentation idéal pour votre planche à pain 830 points compatible MB-102 standard. Branchez simplement le module sur une planche à pain compatible, alimentez le module (soit à l'aide d'un câble USB-C, soit via la fiche cylindrique CC standard) et les rails d'alimentation de votre planche à pain sont alimentés avec un 3,3/5 V sélectionnable sur la face supérieure et un 5 V constant sur la face inférieure.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Blanc
- Couleurs supplémentaires : Noir
- Profondeur du produit : 24 mm
- Hauteur du produit : 21 mm
- Largeur du produit : 54.5 mm
- Poids Produit : 7 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : 1
- Niveau de compétence en électronique : 1
- Niveau de compétence en mécanique : non
- Niveau de compétence en soudure : non
- Spécifications kits & modules : Spécifications
<ul>
<ul>
<li>Tension d'alimentation : 7 - 12 V CC (avec prise CC), 5 V CC (avec connecteur USB-C)</li>
<li>Tension de sortie : 3,3 ou 5 V CC (rail d'alimentation supérieur), 5 V CC (rail d'alimentation inférieur), 5 V CC (rail d'alimentation inférieur)</li>
<li>courant de sortie maximal : 500 mA</li>
<li>Type de connecteur USB : USB-C</li>
<li>type de maquette compatible : MB-102</li>
</ul>
</ul>
Installation et montage
- Langues du manuel d'instructions : anglais
