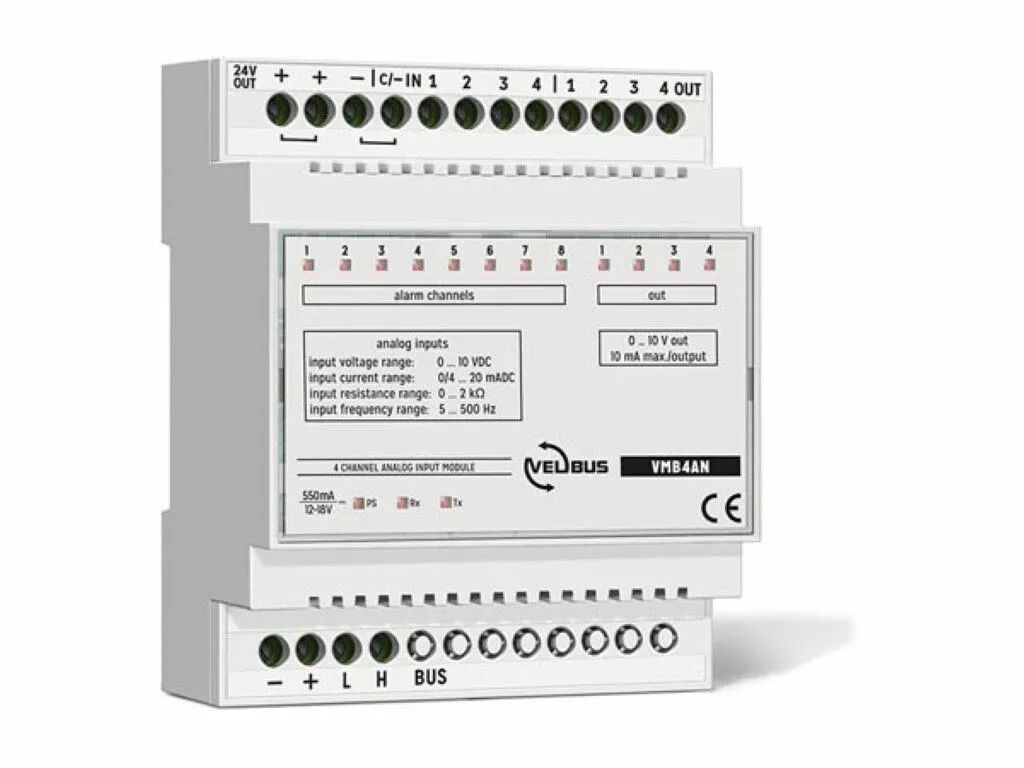

Module d'entrée analogique à 4 canaux (VMB4AN)

Description

Des informations sur l'utilisation et la configuration de ce module sont disponibles dans le logiciel de configuration Velbuslink.

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Blanc
• Profondeur du produit : 58 mm
• Hauteur du produit : 90 mm
• Largeur du produit : 71 mm
• Poids Produit : 140 g
• Matériau : PC (polycarbonate)
• Largeur modules DIN : 4

Propriétés électriques

• Courant de sortie maximal VDC : 150 mA
• Consommation de courant en mode veille : 60 mA
• Tension d'entrée VDC 1 : 12 V
• Tension d'entrée nominale VDC 2 : 18 V
• Tension de sortie nominale VDC : 24 V

Éclairage et propriétés optiques

• Indicateur LED : Oui
• Type de lampe : LED

Caractéristiques techniques et performances

• Nombre d'adresses : 250
• Nombre de canaux d'alarme : 8
• Type de sortie : Sorties analogiques (serveur externe nécessaire) : 0 à 10 V / 10 mA par canal<br>
• Spécifications de l'entrée du capteur : Chaque entrée de capteur peut être configurée comme suit:
  <ul>
  <li>Entrée tension : 0 ... 10 V</li>
  <li>Entrée boucle de courant : 0 ... 20 mA ou 4 ... 20 mA</li>
  <li>Entrée résistance : 0 ... 2 kOhm</li>
  <li>Entrée de fréquence : 5 ... 500 Hz</li>
  </ul>
• Nombre de canaux : 4

Connectivité et fonctionnalités intelligentes

• Protocole : bus CAN

Installation et montage

• Langues du manuel d'instructions : néerlandais,anglais,français,allemand,espagnol

Documentation

• Infosheet
• VelbusLink (EN/NL/FR) - Dernière version
• Velbus Guide d'installation, Partie 1: Matériel et câblage
• Velbus Guide d'installation, Partie 2: Configuration
• Velbus Guide de dépannage
• Velbus actions par module
• VelbusLink 10.9.7 (EN/NL/FR) - Version antérieure
• Calculateur de consommation Velbus
