Description

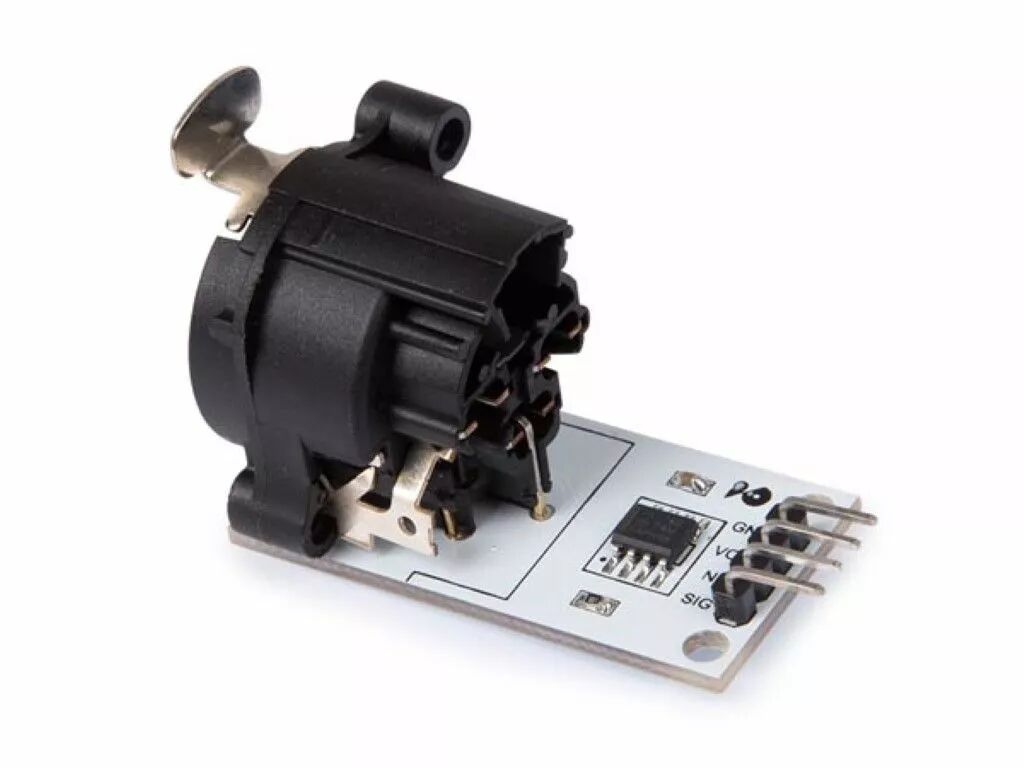

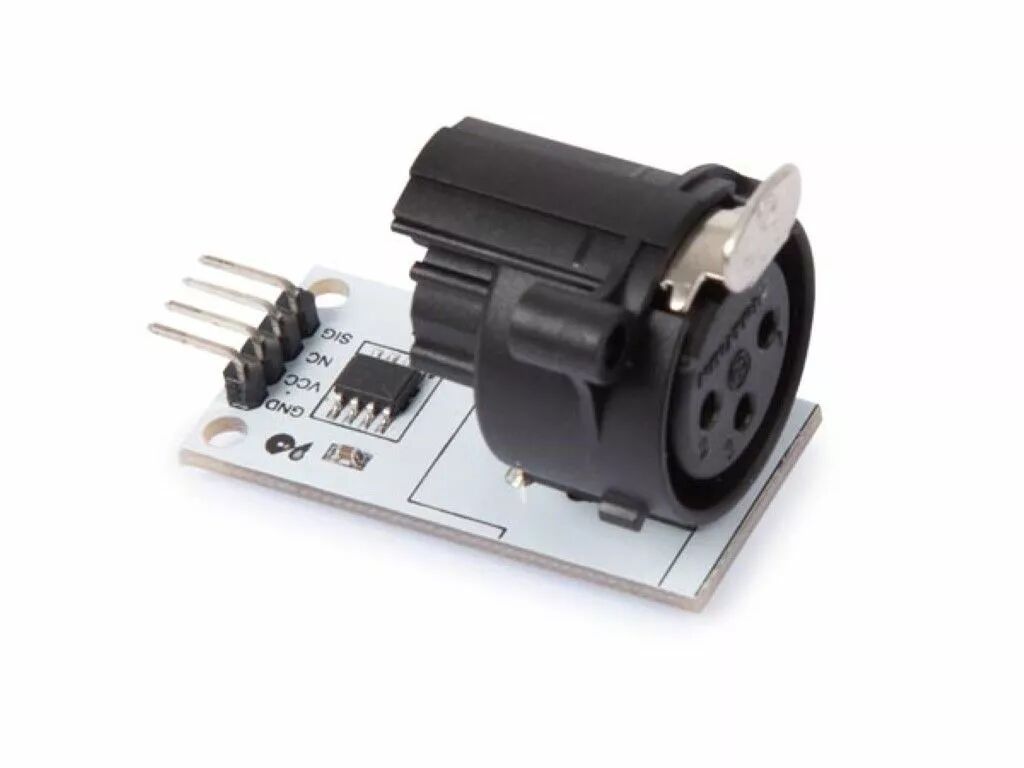

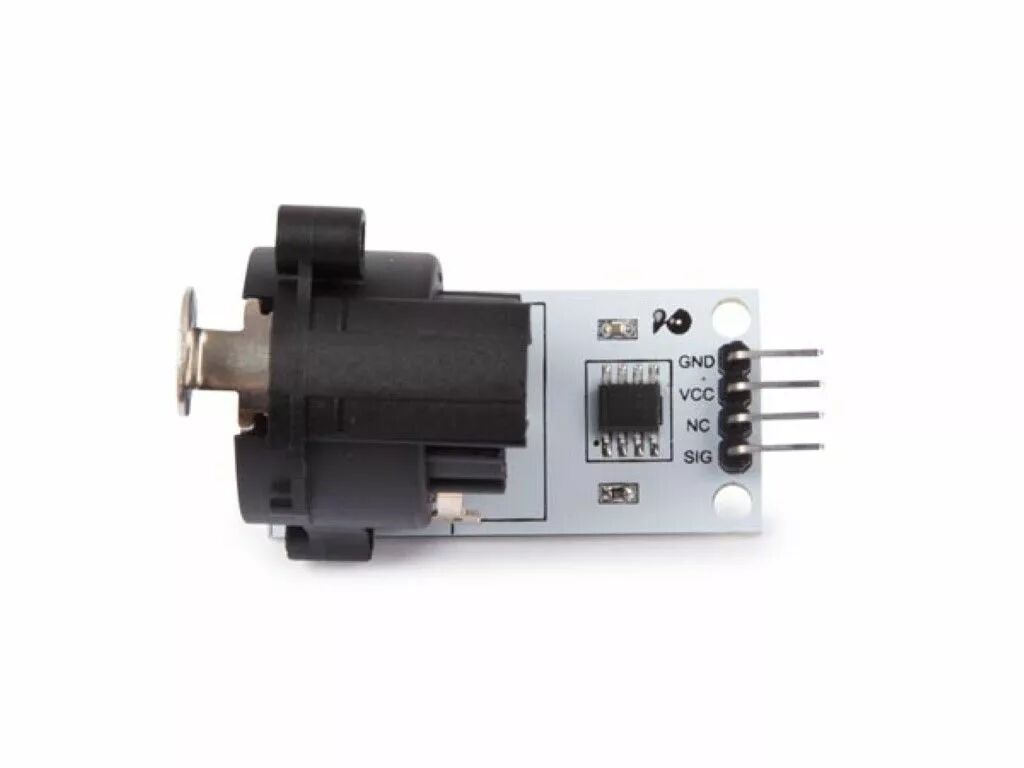

Ce module est une carte d'extension DMX permettant d'utiliser l'Arduino comme appareil DMX maître. La carte est basée sur le MAX-485 ou SN 75176. Le module est équipé d'un connecteur XLR mâle à 3 broches. Broche 1 = masse, Pin2 = data-, Pin3 = data+. Le CI permet de convertir le signal Arduino 5V en -2.5 V/+2.5 V pour RS485 (DMX est basé sur le protocole RS485). Impédance 100 Ohm.
Description
Ce module complémentaire Arduino vous permet d'utiliser l'Arduino comme appareil maître DMX (émetteur). Cette carte est un circuit simple basé sur une puce pilote (MAX-485 ou SN 75176) avec un connecteur de sortie DMX mâle XLR 3 broches. Pin1 = Signal commun, Pin2 = Données-, Pin3 = Données+. La carte convertit la tension du signal Arduino selon DMX (RS485). L'impédance est de 100 ohms.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Blanc
- Couleurs supplémentaires : Noir
- Profondeur du produit : 30 mm
- Hauteur du produit : 20 mm
- Largeur du produit : 40 cm
- Poids Produit : 10 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : 3
- Niveau de compétence en électronique : 2
- Niveau de compétence en mécanique : 1
- Niveau de compétence en soudure : non
- Spécifications kits & modules : Spécifications
<ul>
<li>Tension de fonctionnement : 5 V</li>
<li>Connexion DMX : XLR 3 broches</li>
</ul>
Installation et montage
- Langues du manuel d'instructions : anglais
