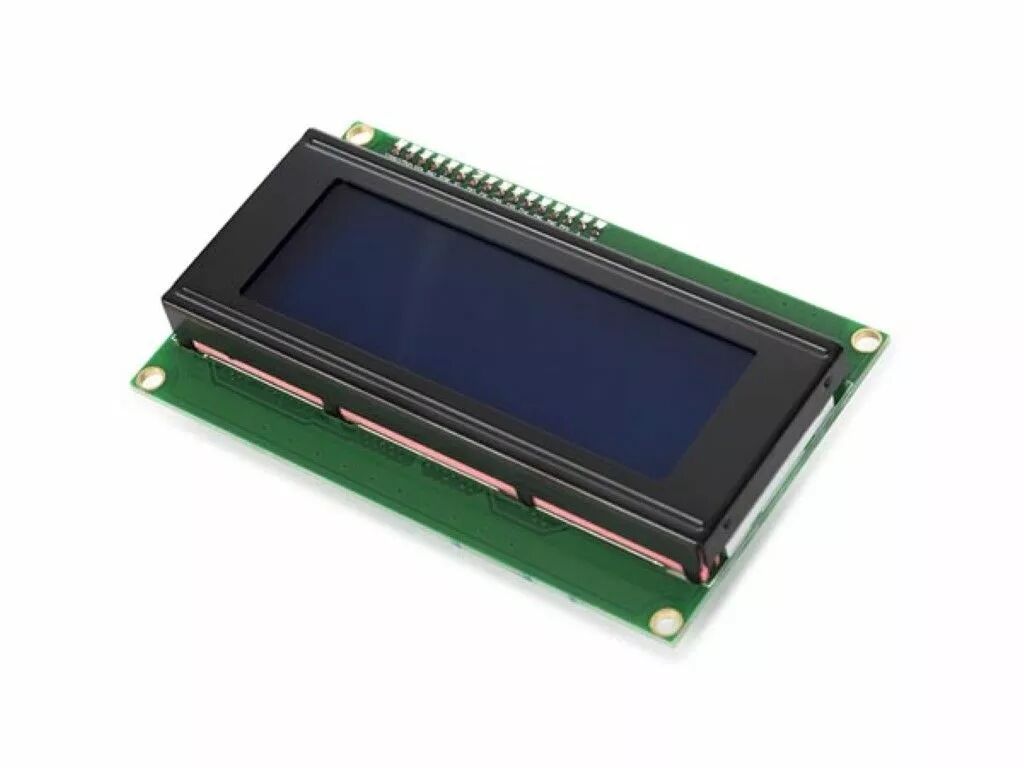

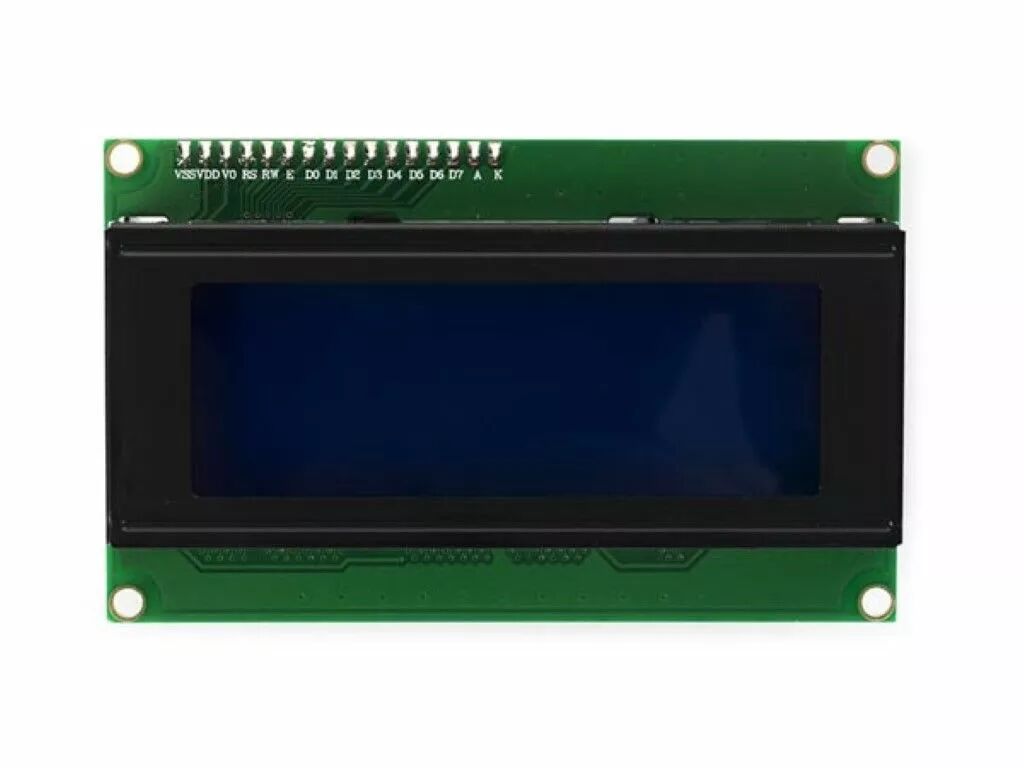

Module lcd 20x4 i²c pour arduino - rétroéclairage bleu (WPI450)

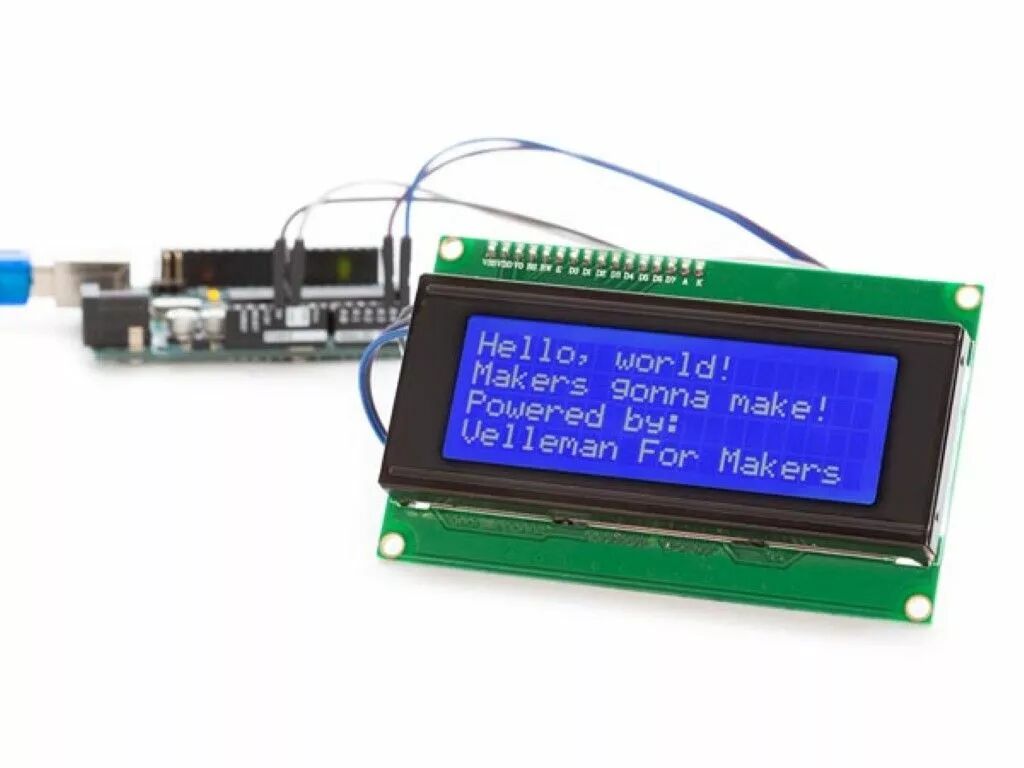

Ce module est un afficheur LCD 20x4 avec interface I²C ultrarapide. Affichage : 20 x 4 caractères (caractères blancs sur fond bleu). Compatible avec Arduino.

Description

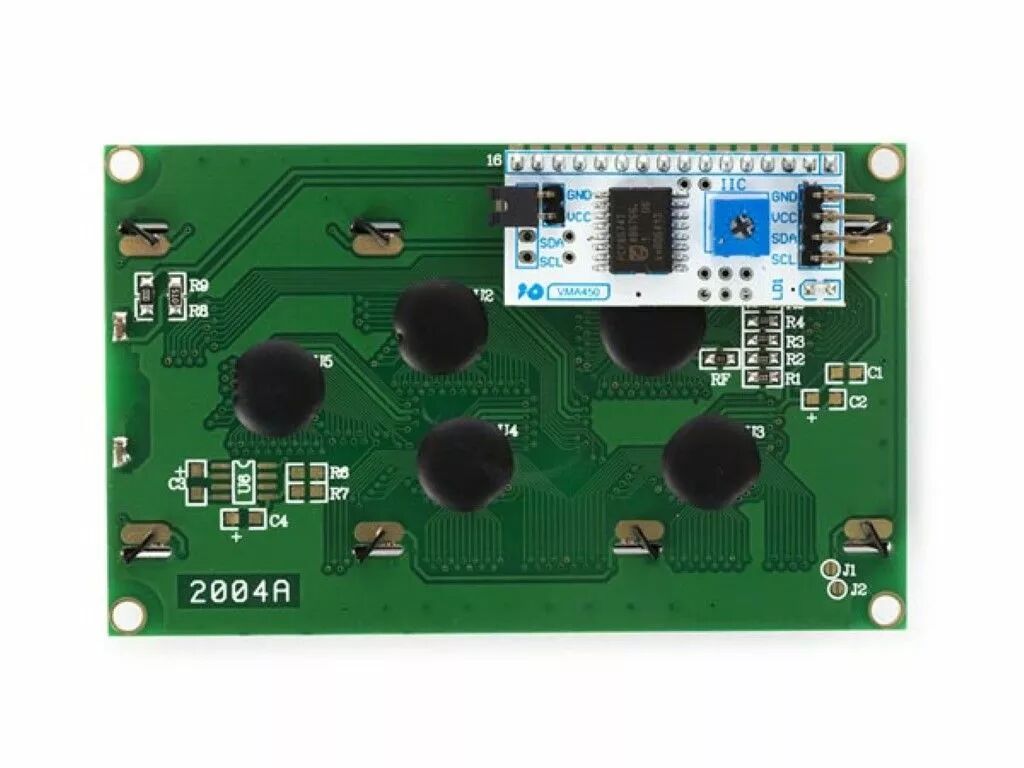

Ce module est un module d'affichage LCD compatible Arduino avec interface I²C haute vitesse. Il peut afficher 20x4 caractères (caractères blancs sur fond bleu).

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Vert
• Couleurs supplémentaires : Noir
• Profondeur du produit : 60 mm
• Hauteur du produit : 24 mm
• Largeur du produit : 98 mm
• Poids Produit : 86 g

Caractéristiques techniques et performances

• Niveau de compétence en codage : non
• Niveau de compétence en électronique : non
• Niveau de compétence en mécanique : non
• Niveau de compétence en soudure : non
• Spécifications kits & modules : Spécifications
  <ul>
  <li>tension d'alimentation : 5 VCC</li>
  <li>couleur :
  <ul>
  <li>fond : bleu</li>
  <li>caractères : blancs</li>
  </ul>
  </li>
  <li>contraste : réglable par trimmer</li>
  <li>interface : I²C</li>
  <li>Adresse I²C : 0x20 à 0x27 réglable (par défaut = 0x27)</li>
  <li>nombre de caractères : 20 caractères x 4 lignes</li>
  <li>taille des points : 0,55 x 0,55 mm (0,02 x 0,02'')</li>
  <li>espacement des points : 0,60 x 0,60 mm (0,023 x 0,023'')</li>
  <li>Taille des caractères : 2,96 x 4,75 mm (0,11 x 0,19'')</li>
  <li>espacement des caractères : 3,55 x 5,35 mm (0,14 x 0,21'')</li>
  </ul>

Installation et montage

• Langues du manuel d'instructions : anglais

Conformité & Certification

• GPSR responsable - Nom du contact : Velleman Group
• GPSR responsable - Adresse : Legen Heirweg 33, 9890, GAVERE, Belgium
• GPSR Responsable - Site web : http://www.vellemangroup.eu
• Responsable GPSR - Email : customercare@velleman.eu
• GPSR responsable - Numéro de téléphone : 09/384.36.11

Documentation

• User manual
• PCF8574/PCF8574A Datasheet
• LCD Specifications
• VMA450 LCD I2C Library
• VMA450 Scheme
• CE/UKCA/REACH document
