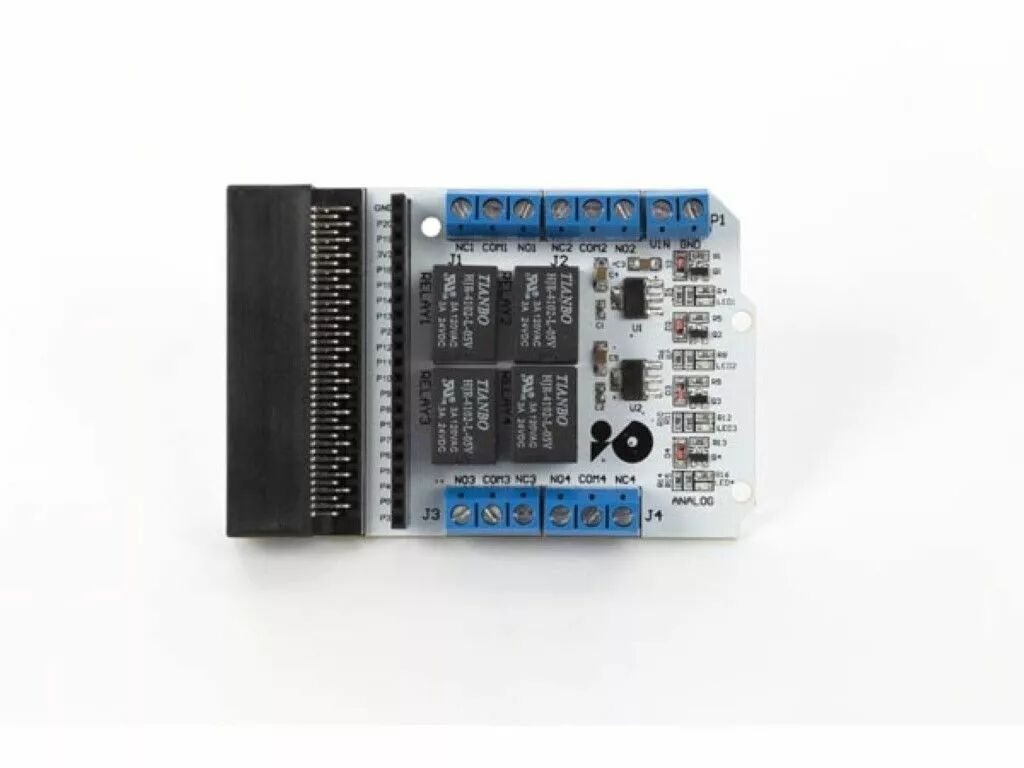

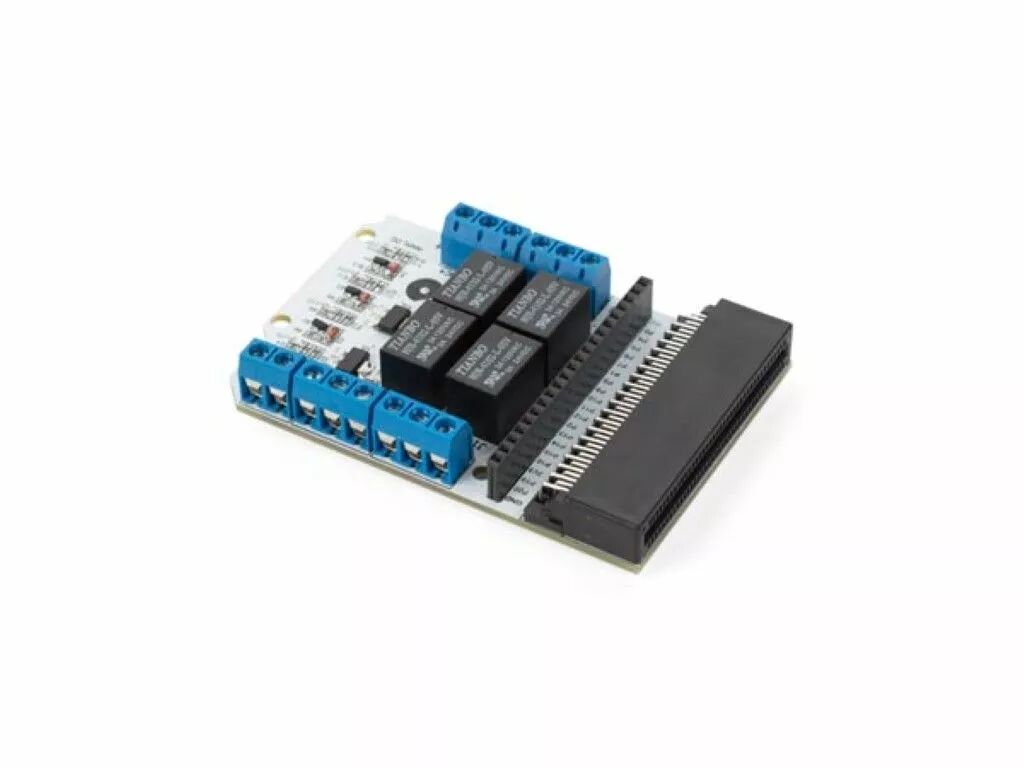

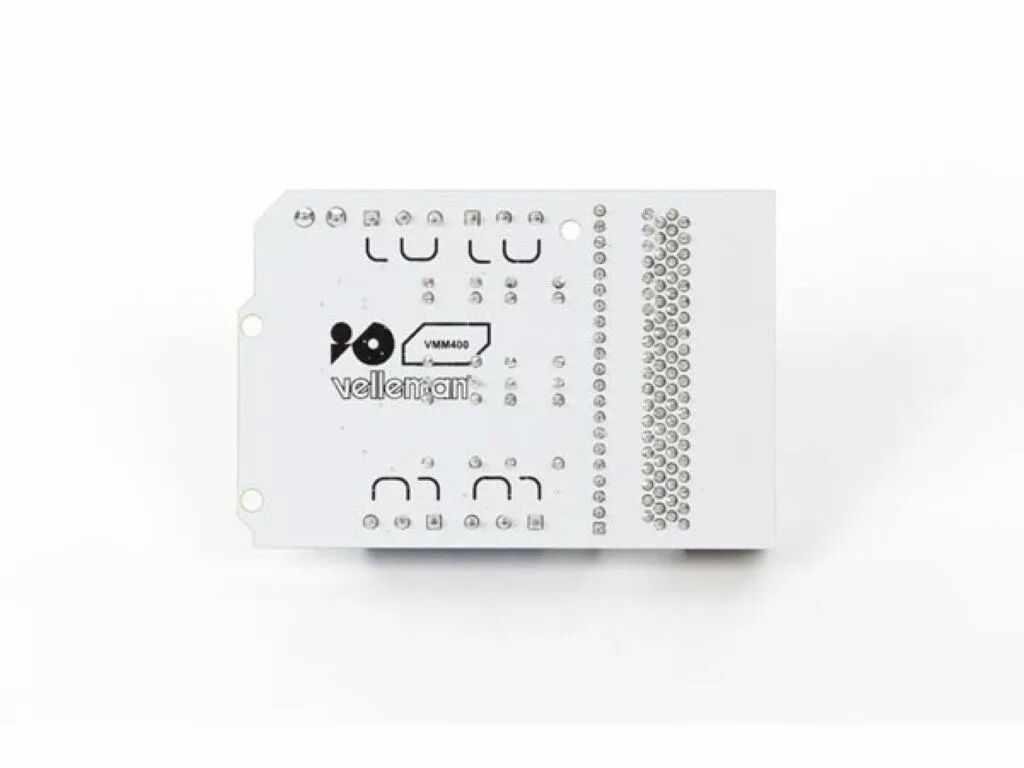

Module relais à 4 canaux pour microbit (WPM401)

Cette carte d'interface relais 4 canaux permet de contrôler divers appareils et autres équipements avec un courant élevé. L'interface peut être contrôlée directement par un MICROBIT®.

Description

Cette carte d'interface de relais à 4 canaux peut contrôler divers appareils et autres équipements à courant élevé. Il peut être contrôlé directement par un MICROBIT®.

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Bleu
• Couleurs supplémentaires : Noir,Bleu
• Couleurs supplémentaires détaillée : Bleu clair
• Profondeur du produit : 57 mm
• Largeur du produit : 80 mm
• Poids Produit : 64 g

Caractéristiques techniques et performances

• Niveau de compétence en codage : 2
• Niveau de compétence en électronique : 2
• Niveau de compétence en mécanique : 1
• Niveau de compétence en soudure : non
• Spécifications kits & modules : Caractéristiques
  <ul>
  <li>Régulateur 3,3 V intégré</li>
  </ul>
  Spécifications
  <ul>
  <li>courant d'entrée de commande (P3, P4, P6, P7) : max. 5 mA</li>
  <li>Tension d'entrée de contrôle : 3,3 &ndash ; 5 VCC</li>
  <li>sortie relais : 24 VDC 3 A (non inductif)</li>
  <li>Tension de fonctionnement : 5 VCC</li>
  <li>contacts : NON / NC</li>
  </ul>

Installation et montage

• Langues du manuel d'instructions : anglais

Documentation

• User manual
• Files for download
• CE/UKCA/REACH document
