Description

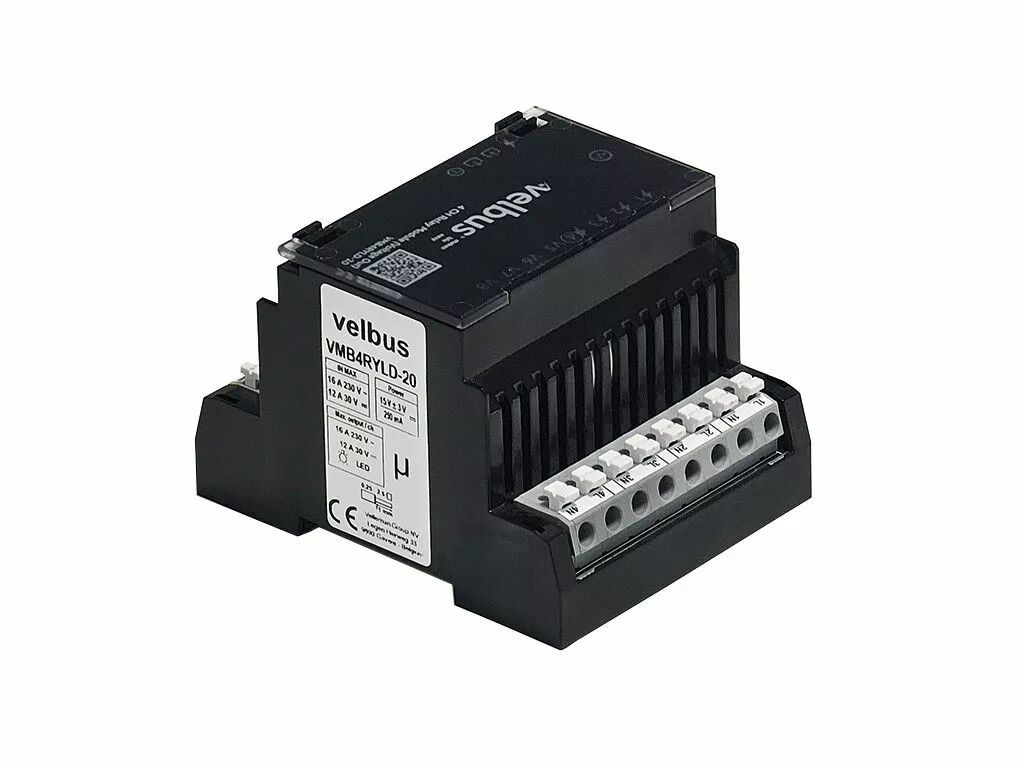

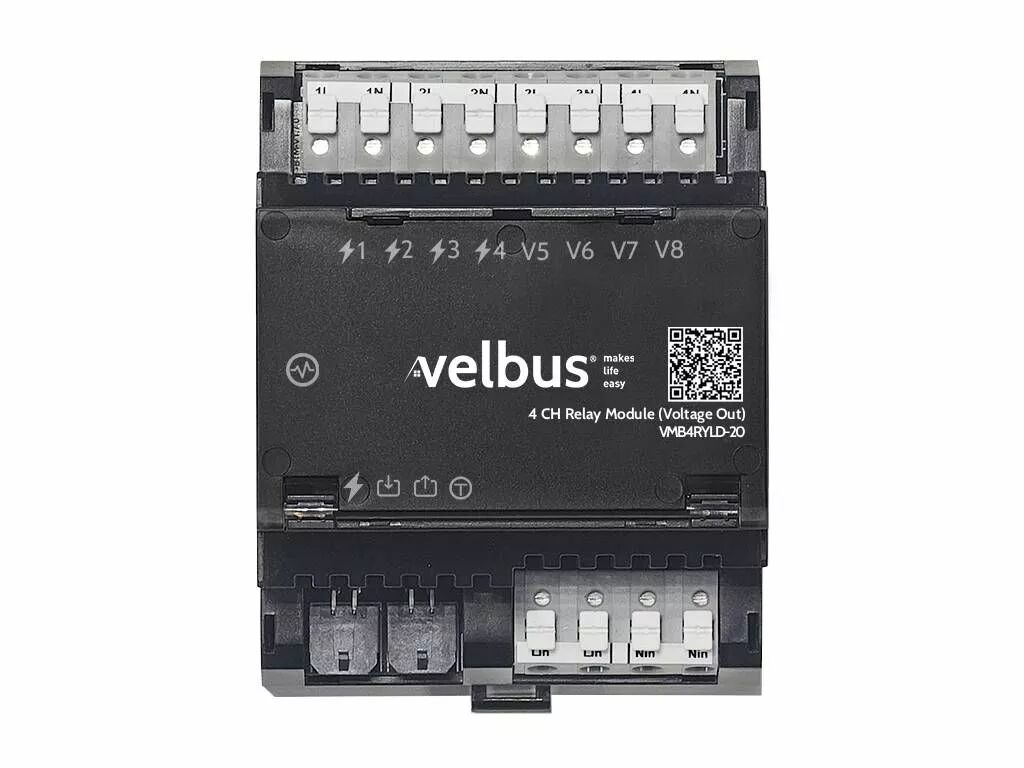

Découvrez le module de relais à 4 canaux Velbus VMB4RYLD - le cerveau central de votre système domotique intelligent, conçu pour contrôler sans effort divers appareils. Avec son câblage convivial et ses fonctions polyvalentes, ce module simplifie le contrôle de puissance dans votre installation. Contrôle polyvalent Le VMB4RYLD vous permet de commuter l'éclairage, d'alimenter les appareils et d'intégrer de manière transparente des appareils haute puissance (tels que des chargeurs EV) et des appareils de commutation à 2 pôles (tels que des prises extérieures) via un contacteur séparé*. Force de commutation puissante Équipé de quatre relais puissants, chacun avec une sortie de tension, le VMB4RYLD offre un contrôle flexible de la tension alternative et continue de vos appareils. Avec une limite de courant totale de 16 A pour 230 V CA ou 12 A pour 30 V CC sur tous les canaux, et une impressionnante capacité de courant d'appel allant jusqu'à 80 A, ce module garantit la fiabilité même pour les applications les plus exigeantes. Si des limites de courant plus élevées sont souhaitées, consultez notre module VMB4RYNO avec 4 contacts sans potentiel pour une limite de courant de 16 A par canal, ou connectez votre module VMB4RYLD à un contacteur séparé*. *Velbus recommande le Finder 22.32.0.230.4340 pour les circuits bipolaires jusqu'à 25 A et le Finder 22.44.0.230.4310 pour les circuits tétrapolaires jusqu'à 40 A. Options de personnalisation infinies Personnalisez votre domotique intelligente à l'aide de notre logiciel Velbuslink gratuit et convivial. Explorez différents modes de fonctionnement tels que le fonctionnement instantané, la fonctionnalité marche/arrêt, les minuteries marche/arrêt, les minuteries d'éclairage de cage d'escalier, les minuteries sans redémarrage, les temporisations d'arrêt, les temporisations d'allumage, les minuteries de démarrage activées en relâchant des boutons-poussoirs, les minuteries avec effets clignotants. ou minuteries bidirectionnelles - à vous de choisir. Câblage rapide Dites adieu aux problèmes de câblage ! Le VMB4RYLD simplifie le processus d'installation dans votre armoire électrique, grâce aux connecteurs push originaux WAGO. Ces connecteurs, conçus pour des fils massifs de section 2,5 mm, facilitent le câblage. Profitez des canaux d'entrée et de sortie de tension pour alimenter sans effort les appareils sélectionnés. Fonctionnalités avancées En plus de ses quatre canaux physiques, le VMB4RYLD-20 propose quatre canaux virtuels, visibles grâce aux voyants de statut sur le module et contrôlables directement via les boutons physiques. Avec la prise en charge des fonctions logiques (AND/OR/NOR/NAND/XOR/XNOR) dans Velbuslink, vous pouvez créer des scénarios d'automatisation avancés adaptés à vos besoins. Grâce aux nouvelles plaques de finition imprimées, l'état du module est encore plus facile à visualiser : les voyants verts indiquent clairement les canaux actifs, tandis que la LED de pulsation fournit un retour immédiat sur l'état global du système, ce qui rend le dépannage plus simple que jamais.
Description
Présentation du module de relais à 4 canaux Velbus VMB4RYLD - le hub central de votre système domotique intelligent, conçu pour contrôler sans effort divers appareils. Avec son câblage convivial et ses fonctionnalités polyvalentes, ce module simplifie le contrôle de l'alimentation dans votre installation.
Contrôle polyvalent
Le VMB4RYLD vous permet d'allumer les lumières, d'alimenter les appareils et d'intégrer de manière transparente des appareils à haute consommation (comme les chargeurs EV) et des appareils de commutation à 2 pôles (tels que des prises extérieures), à l'aide d'un contacteur séparé*.
Puissance de commutation robuste

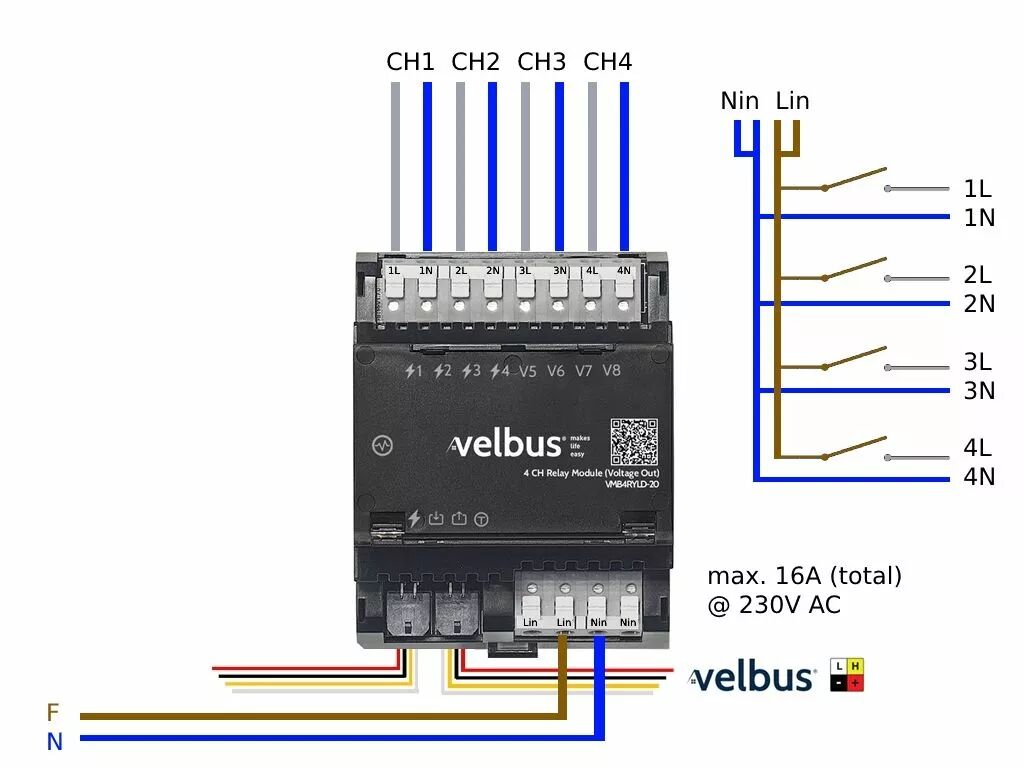

Équipé de quatre relais puissants, chacun offrant une sortie de tension, le VMB4RYLD offre un contrôle flexible de la tension alternative et continue de vos appareils. Avec une limite de courant totale de 16 A pour 230 V CA ou 12 A pour 30 V CC sur tous les canaux, et une impressionnante capacité de courant d'appel allant jusqu'à 80 A, ce module garantit la fiabilité même pour les applications les plus exigeantes. Pour des limites de courant plus élevées, explorez notre module VMB4RYNO avec 4 contacts libres de potentiel pour une limite de courant de 16 A par canal ou connectez votre module VMB4RYLD avec un contacteur séparé*.
*Velbus recommande le Finder 22.32.0.230.4340 pour une commutation bipolaire jusqu'à 25 A et le Finder 22.44.0.230.4310 pour Commutation à 4 pôles jusqu'à 40 A.
Personnalisation sans fin
Adaptez votre expérience de maison intelligente avec le VMB4RYLD à l'aide de notre logiciel Velbuslink gratuit et convivial. Explorez différents modes de fonctionnement tels que le contrôle momentané, la fonctionnalité marche/arrêt, les minuteries marche/arrêt, les minuteries d'éclairage d'escalier, les minuteries sans redémarrage, les délais d'arrêt, les délais d'allumage, les minuteries de démarrage déclenchées en relâchant des boutons-poussoirs, les minuteries avec effets de clignotement ou les minuteries bidirectionnelles - à vous de choisir.
Câblage rapide
Dites adieu aux défis de câblage ! Le VMB4RYLD rationalise le processus d'installation dans votre armoire électrique, grâce aux connecteurs push originaux WAGO. Ces connecteurs, conçus pour des fils massifs d'une section transversale de 2,5 mm, facilitent le câblage. Utilisez les canaux d'entrée et de sortie de tension pour alimenter sans effort les appareils sélectionnés.
Fonctionnalités avancées
En plus de ses quatre canaux physiques, le VMB4RYLD-20 offre quatre canaux virtuels qui peuvent être surveillés via les LED d'état du module et contrôlés directement à l'aide des boutons physiques. Avec la prise en charge des fonctions logiques (AND/OR/NOR/NAND/XOR/XNOR) dans Velbuslink, vous pouvez créer des scénarios d'automatisation avancés adaptés à vos besoins. Grâce aux nouvelles plaques d'extrémité imprimées, l'état du module est désormais encore plus facile à visualiser : les LED vertes indiquent clairement les canaux actifs, tandis que la LED de battement de c½ur fournit un retour instantané sur l'état global du système, rendant le dépannage plus simple que jamais.
des relais à courant d'appel élevé (80 A) sont utilisés
- différents modes de fonctionnement : commande momentanée, commande marche/arrêt, minuterie marche/arrêt, minuterie éclairage escalier, minuterie sans redémarrage, temporisation à l'extinction, temporisation à l'allumage, minuterie de démarrage en relâchant le bouton poussoir, minuterie avec effet clignotant, minuterie à 2 voies...
Caractéristiques
Caractéristiques physiques
- Nombre de canaux : 4
- Largeur modules DIN : 4
Connexions informatiques

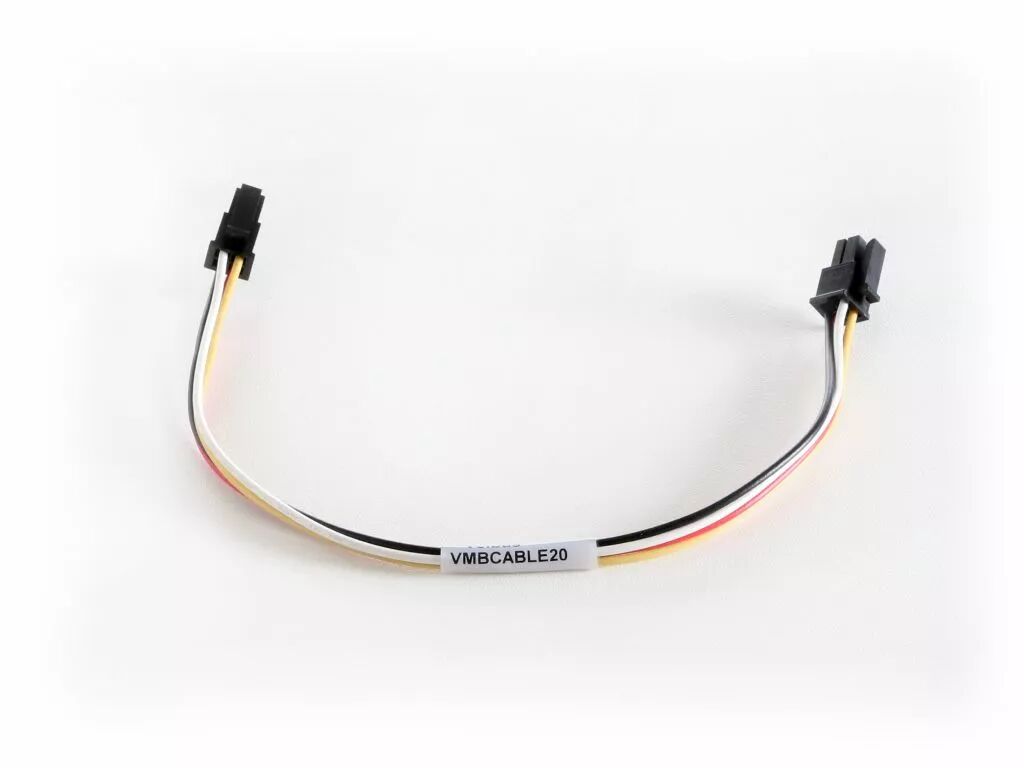

- : bus Velbus (Molex)
- : Contacts d'entrée et de sortie de tension (WAGO)
Données électriques
- Consommation de courant maximale : 250 mA
- Consommation de courant en mode veille : 30 mA
- Courant de sortie maximal nominal VAC : 16 A
- Valeur courant de sortie maximal VDC : 12 A
Données techniques
- Rail DIN : Oui
- Protocole : Velbus CANbus
- Fonctions de temporisation programmables : Oui
- Nombre de modes : 40
Données environnementales
- Indice IP : IP10
Caractéristiques de fonctionnement
- Langues du manuel d'instructions : néerlandais, anglais, français
- Adresse possible : 250
- Contacts sans potentiel : Non
Alimentation
- Tension d'entrée nominale VDC : 230 V
Informations de base sur le produit
- Couleur du produit : Noir
- Couleur supplémentaire : Vert
- Profondeur du produit : 58 mm
- Hauteur du produit : 71 mm
- Largeur du produit : 90 mm
- Poids Produit : 180 g
- Matériau : PC ignifuge (polycarbonate)
Documentation
- Guide de connexion sur rail DIN
- Logical Functions overview
- LED Behavior Troubleshooting
- VelbusLink (EN/NL/FR) - Dernière version
- Velbus Guide d'installation, Partie 1: Matériel et câblage
- Velbus Guide d'installation, Partie 2: Configuration
- Velbus Guide de dépannage
- Velbus actions par module
- VelbusLink 10.9.7 (EN/NL/FR) - Version antérieure
- Calculateur de consommation Velbus
