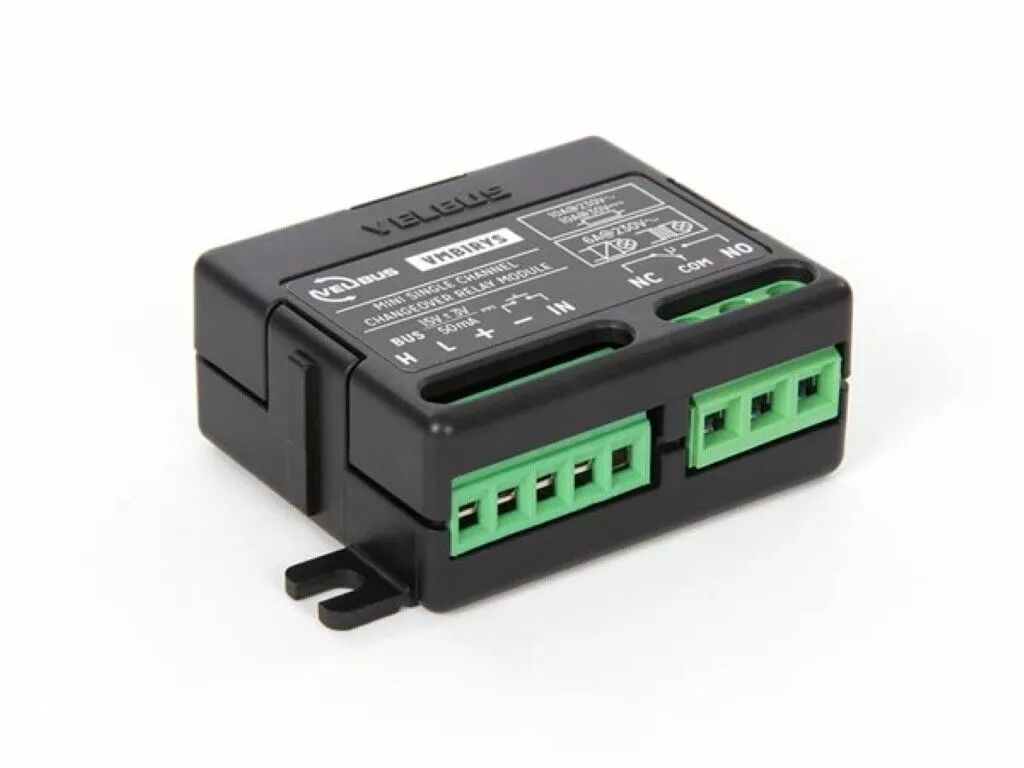

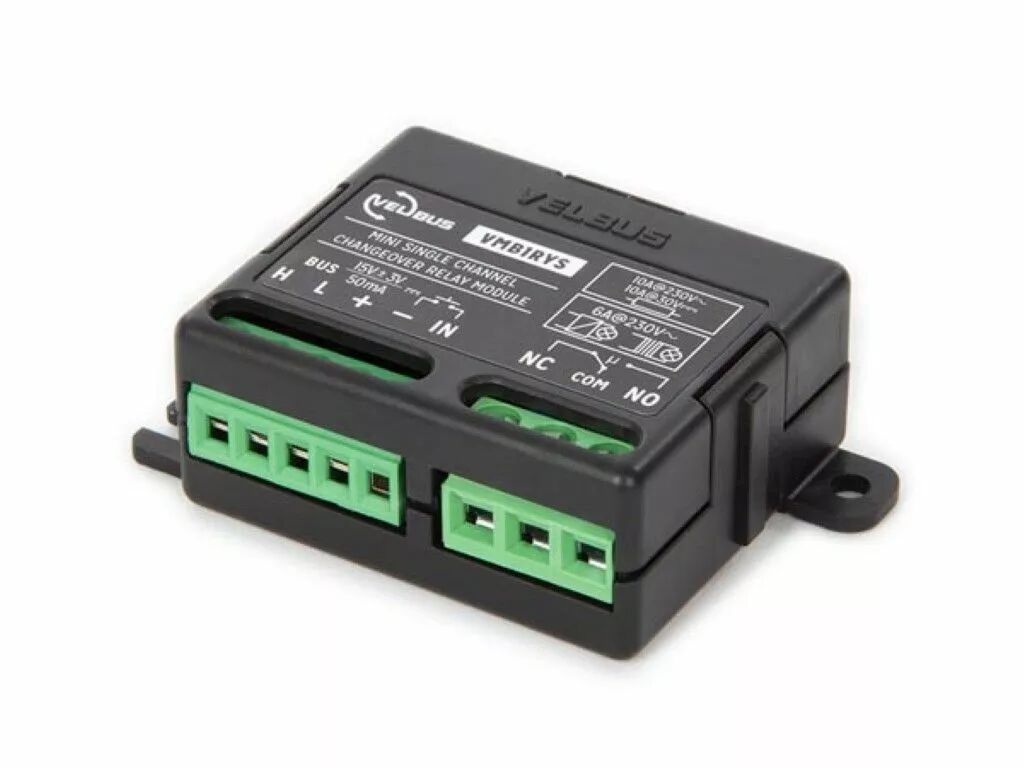

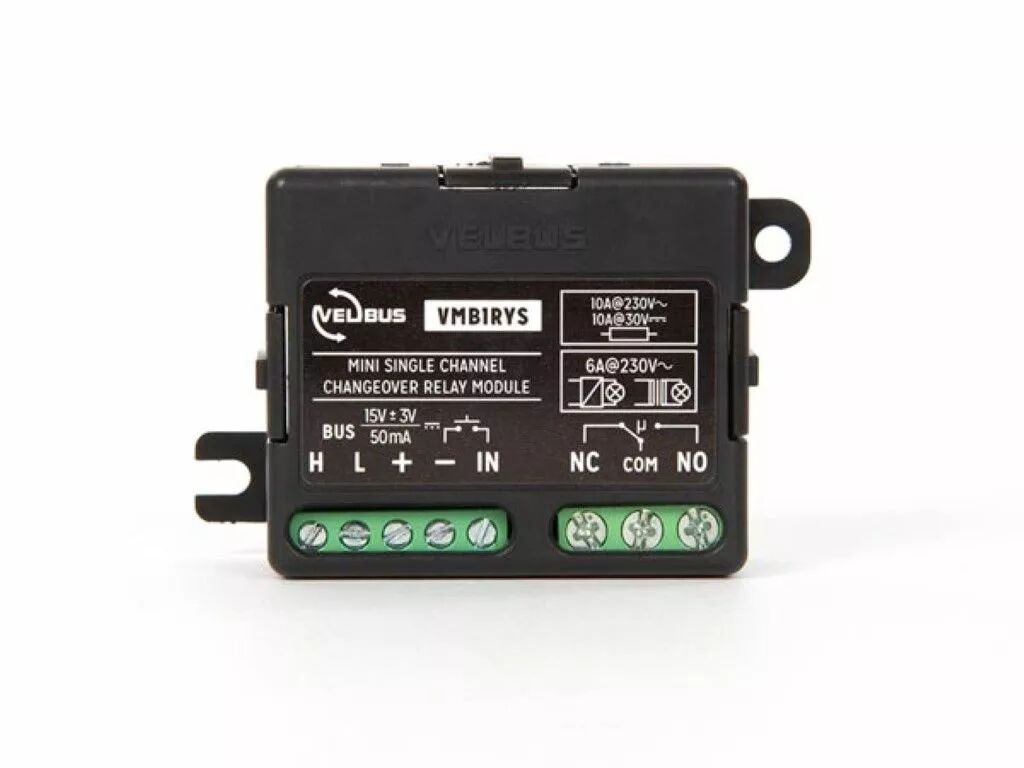

Module relais miniature à 1 canal avec contact inverseur (pour fonctionnement velbus et autonome) (VMB1RYS)

Module relais miniature à 1 canal avec contact inverseur. Convient à une utilisation en mode autonome (le relais est directement piloté par un bouton-poussoir) ou en mode Velbus (entrée et relais sont utilisés comme canaux Velbus configurables)

Description

Mini module relais inverseur 1 canal. Peut être utilisé en mode autonome (un bouton-poussoir actionne directement le relais), ou en mode Velbus (l'entrée et le relais sont utilisés comme canaux Velbus configurables)

LED pour l'alimentation, Rx (réception), Tx (transmission) et état du relais

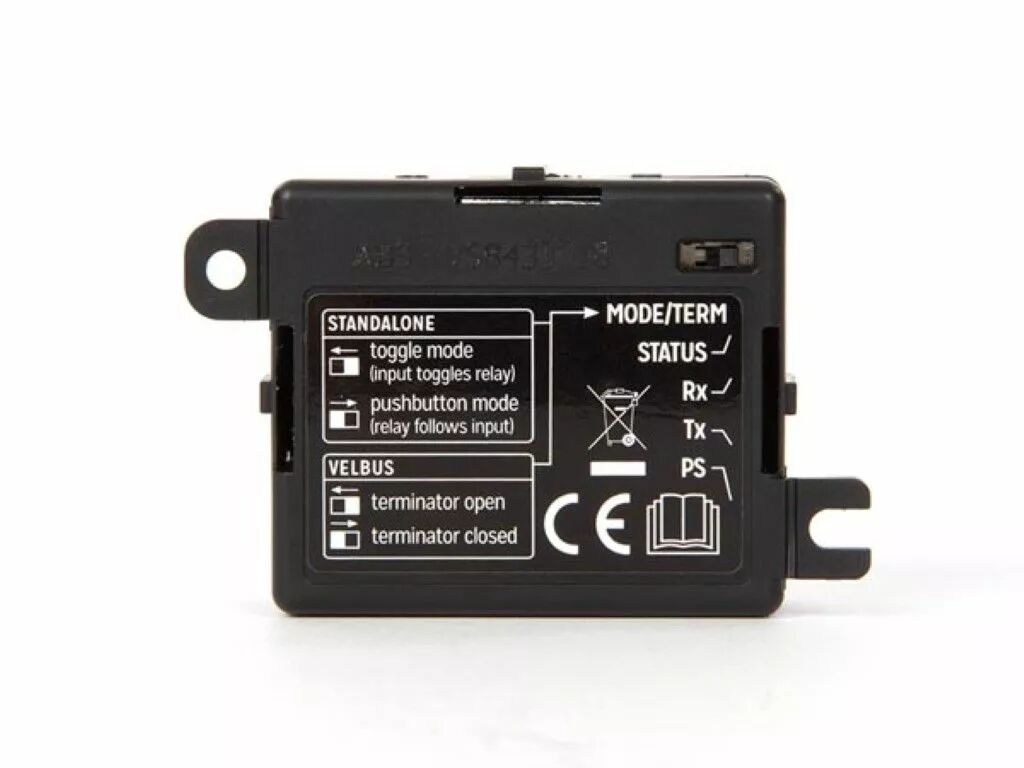

• mode autonome : en mode autonome un bouton poussoir connecté à l'entrée actionne le relais
• Mode Velbus : en mode Velbus, le module est connecté à un système domotique Velbus

Caractéristiques

Caractéristiques physiques

• Taille maximale du fil mm² : 1.5 mm²
• Couleur primaire : Noir
• Couleurs supplémentaires : Vert
• Profondeur du produit : 19 mm
• Hauteur du produit : 37 mm
• Largeur du produit : 57 mm
• Poids Produit : 35 g
• Matériau : ABS résistant au feu

Propriétés électriques

• Indice IP : IP10
• Tension de sortie maximale nominale VAC : 230 V
• Tension de sortie maximale nominale VDC : 30 V
• Tension d'entrée VDC 1 : 12 V
• Tension d'entrée nominale VDC 2 : 18 V

Caractéristiques fonctionnelles

• Fonctions de temporisation programmables : Non

Caractéristiques techniques et performances

• Nombre de modes : 2
• Adresse possible : 250
• Contacts sans potentiel : Oui
• Température de fonctionnement maximale : 50 °C
• Température minimale de fonctionnement : -10 °C
• Informations détaillées : <ul><li>Courant capacitif maximal à 230 VAC6 A</li><li>
  Consommation de courant maximale50 mA</li><li>
  Courant inductif maximal à 230 VAC6 A</li><li>
  Courant résistif maximal à 230 VAC10 A</li><li>
  Courant résistif maximal à 30 VDC10 A</li></ul>
• Rail DIN : Non
• Nombre de canaux : 1

Connectivité et fonctionnalités intelligentes

• Protocole : Velbus

Installation et montage

• Langues du manuel d'instructions : néerlandais,anglais,français
