Description

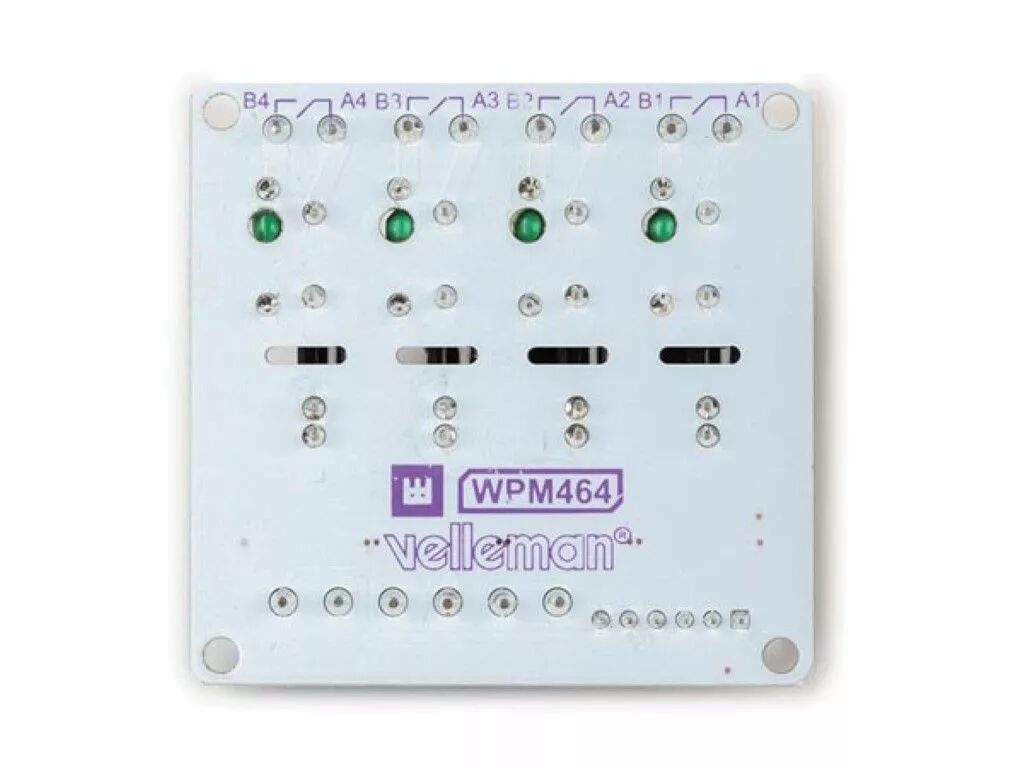

Le module relais statique à 4 canaux de Whadda (appelé aussi SSR ou Solid State Relay) est un composant électronique permettant de commuter un courant électrique sans éléments mécaniques (comme les relais électromécaniques). Le module SSR utilise un optocoupleur (LED interne d'un côté et phototransistor de l'autre) pour assurer une isolation galvanique entre le côté avec la logique de commutation (basse tension) et le côté haute tension CA. Les 4 canaux peuvent être activés en envoyant un signal logique HIGH (3-5 V) et désactivés en envoyant un signal logique LOW (0-1.5 V) vers les entrées de signal correspondantes. Attention : Ce module est conçu uniquement pour la commutation de courant CA et supporte une charge allant jusqu'à 2A sous une tension de 24 V CA. Ne convient pas aux charges DC. Un dépassement des valeurs indiquées peut endommager le module et/ou les appareils connectés !
Description

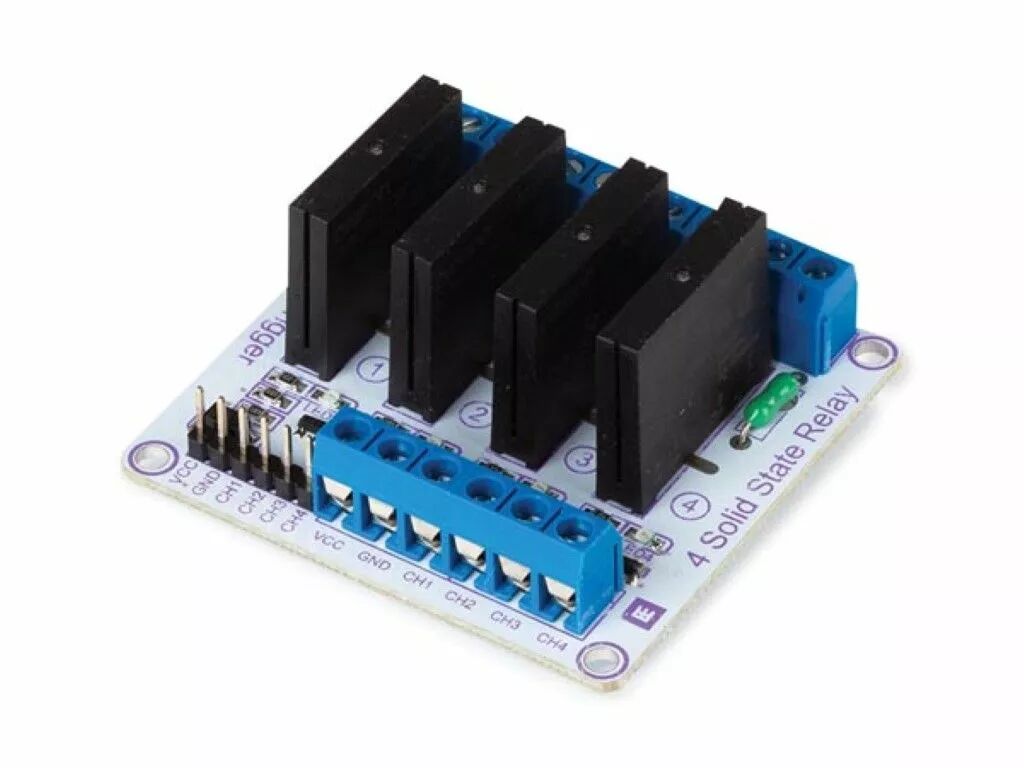

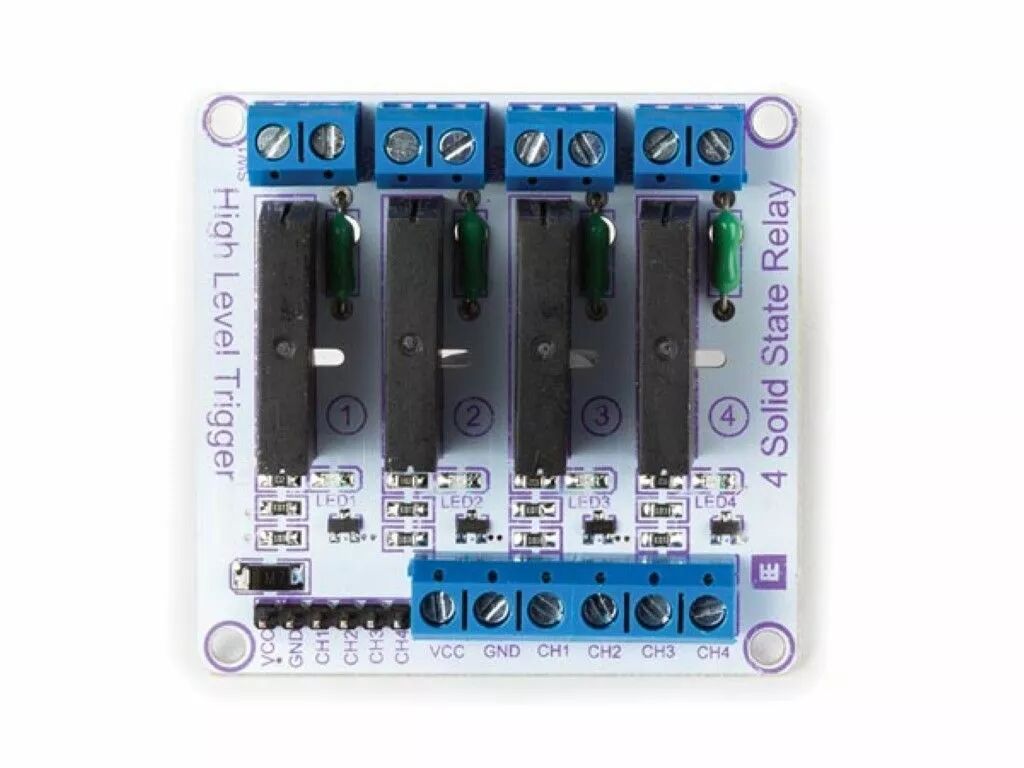

Le module relais statique (SSR) à quatre canaux Whadda peut être utilisé pour allumer et éteindre rapidement et efficacement des charges CA sans utiliser de pièces mobiles (par exemple comme un relais électromécanique classique).
Le module SSR utilise un phototriac pour fournir une isolation galvanique entre le côté niveau logique et le côté charge CA. Les quatre canaux peuvent être activés en fournissant un signal de niveau logique ÉLEVÉ (3 - 5 V) et désactivés en fournissant un signal de niveau logique BAS (0 - 1,5 V) à l'entrée de signal de canal correspondante.
Notez que ce module ne peut COMMUTATION QUE DES COURANT CA, jusqu'à un maximum de 2 A, avec une tension maximale de 240 V CA. Essayer d'utiliser ce module pour commuter des charges CC ou dépasser les limites spécifiées peut endommager le module et/ou vos appareils connectés !
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Bleu
- Couleurs supplémentaires : Noir,Bleu
- Couleurs supplémentaires détaillée : Bleu clair
- Profondeur du produit : 57 mm
- Hauteur du produit : 24 mm
- Largeur du produit : 55 mm
- Poids Produit : 36.8 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : 2
- Niveau de compétence en électronique : 3
- Niveau de compétence en mécanique : non
- Niveau de compétence en soudure : non
- Spécifications kits & modules : Spécifications
<ul>
<li>max. tension de charge : 240 V CA</li>
<li>max. courant de charge : 2 A</li>
<li>tension d'alimentation : 5 V CC</li>
<li>Courant de travail SSR : 12,5 mA</li>
<li>Tension de déclenchement SSR : 0 – 1,5 V CC</li>
<li>Courant de déclenchement SSR : 2 mA</li>
</ul>
Installation et montage
- Langues du manuel d'instructions : anglais
