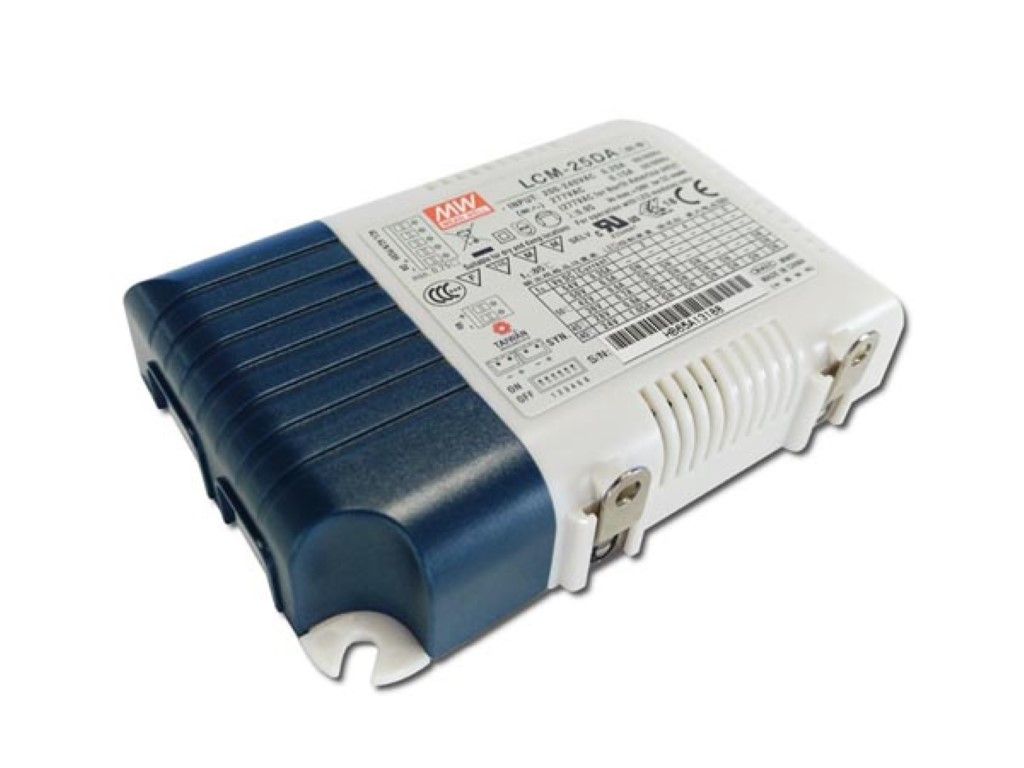

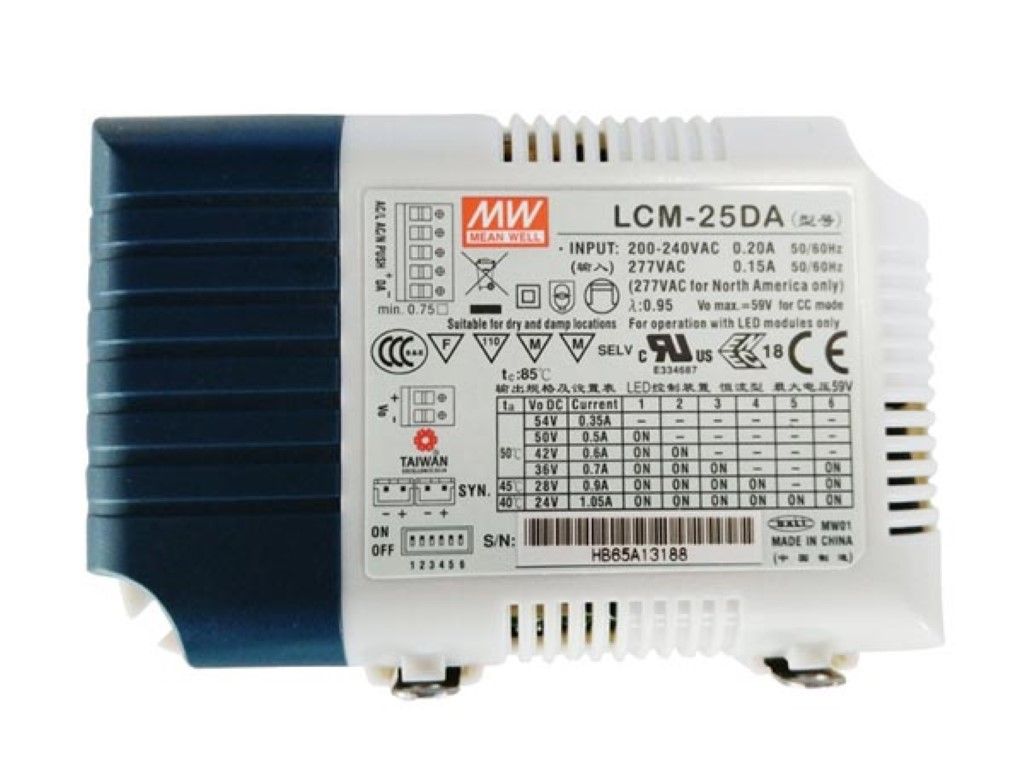

Multiple-Stage Output Current Led Power Supply - 25 W - Selectable Output Current With Pfc (LCM-25DA)

• protection against: short circuit / over-temperature
• cooling: free air convection
• no-load power consumption: < 0.5 W

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Gris
• Couleurs supplémentaires : Bleu
• Profondeur du produit : 10.5 cm
• Hauteur du produit : 2.3 cm
• Largeur du produit : 6.8 cm
• Poids Produit : 180 g
• Matériau : Plastique + PS/LED

Propriétés électriques

• Puissance nominale : 25 W
• Consommation en mode veille : 0.5 W
• Fonction de correction du facteur de puissance (PFC) : Oui
• Courant sélectionnable : Oui

Caractéristiques techniques et performances

• Spécifications de fonctionnement : <ul>
  <li>alimentation auxiliaire : 12 V @ 50 mA pour l'entraînement du ventilateur ; tolérance ± 5 %.</li>
  <li>compensation de la température : par thermistance NTC externe (non fournie avec l'alimentation)</li>
  <li>gradation</li>
  <li>synchronisation</li>
  </ul>
• Spécifications d'entrée : <ul>
  <li>plage de tension : 180-277 VAC 254-392 VDC</li>
  <li>plage de fréquence : 47-63 Hz</li>
  <li>facteur de puissance (typ.) : >= 0,975 / 230 VAC ; >= 0,96 / 277 VAC à la puissance nominale</li>
  <li>distorsion harmonique totale : inférieure à 20 % lorsque la charge de sortie est de 75 % ou plus</li>
  <li>rendement (typ.) : 86 %</li>
  <li>Courant alternatif (typ.) : 0,17 A / 230 VAC ; 0,15 A / 277 VAC</li>
  <li>Courant d'appel (typ.) : démarrage à froid 20 A (largeur de bande = 260 µs mesurée à 50 % Ipeak) à 230 VAC</li>
  <li>courant de fuite : < 0,5 mA / 240 VAC</li>
  </ul>
• Spécifications de sortie : <li>selectable current: 350 mA / 500 mA / 600 mA / 700 mA / 900 mA / 1050 mA</li>
  <li>DC voltage range: 6-54 V / 6-50 V / 2-67 V / 6-42 V / 6-36 V / 6-28 V/ 6-24 V</li>
  <li>rated power: 25 W</li>
  <li>ripple current: ± 5.0 %</li>
  <li>ripple & noise (max.): 400 mVp-p</li>
  <li>no-load output voltage (max.): 59 V / 41 V</li>
  <li>current accuracy: ± 5.0 %</li>
  <li>setup, rise time: 500 ms, 50 ms / 230 VAC at rated power</li>
  <li>hold up time (typ.): 30 ms / 230 VAC at rated power</li>
• Spécifications de protection : <li>court-circuit : limitation constante du courant, rétablissement automatique après suppression de la condition de défaut<br />surtension :</li>
  <li>110-130 V</li>
  <li>type de protection : coupure de la tension de sortie, remise sous tension pour rétablissement<br />surchauffe : coupure de la tension de sortie, remise sous tension pour rétablir la situation</li>
• Spécifications de sécurité et de CEM : <li>normes de sécurité : UL8750, CSA C22.2 NO. 250.0-08, ENEC EN61347-1, EN61347-2-13, EN62384 approuvé indépendant</li>
  <li>tension de tenue : entrée à sortie : 3,75 kVAC</li>
  <li>résistance d'isolation : entrée à sortie : > 100 Mohm / 500 VDC / 25 °C / 70 % RH</li>
  <li>Émission CEM : conformité à EN55015, EN61000-3-2 Classe C (>= 40 % de la puissance nominale) ; EN61000-3-3</li>
  <li>Immunité CEM : conformité à EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547 niveau industrie légère (surtension 2 kV), critères A</li>
• Lieu d'utilisation : Intérieur uniquement
• Dimmable : Oui
• Type de gradateur : Gradation par pression
• Type d'interface : Dali intégré

Maintenance et cycle de vie

• Temps moyen entre les défaillances (MTBF) : MTBF : min. 213.3 Kh ; MIL-HDBK-217F (25 &deg;C)

Environnement et durabilité

• Spécifications environnementales : température de fonctionnement : -30 à +60 °C
  humidité de fonctionnement : 20-90 % RH sans condensation<br />stockage : -40 à +80 °C, 10-95 % HR<br />coefficient de température : ± 0,03 %/°C (0-50 °C)<br />vibrations : 10-500 Hz, 2G 10 min/1cycle, période de 60 min le long de X, Y, Z

Documentation

• Fiche d'information
