Description

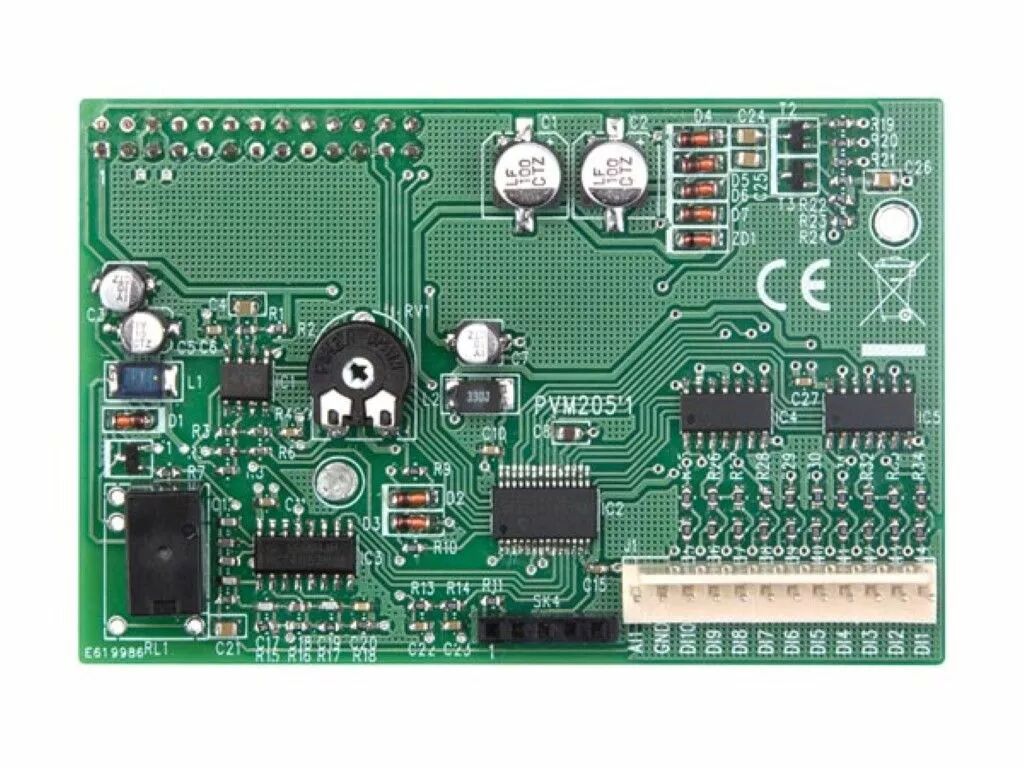

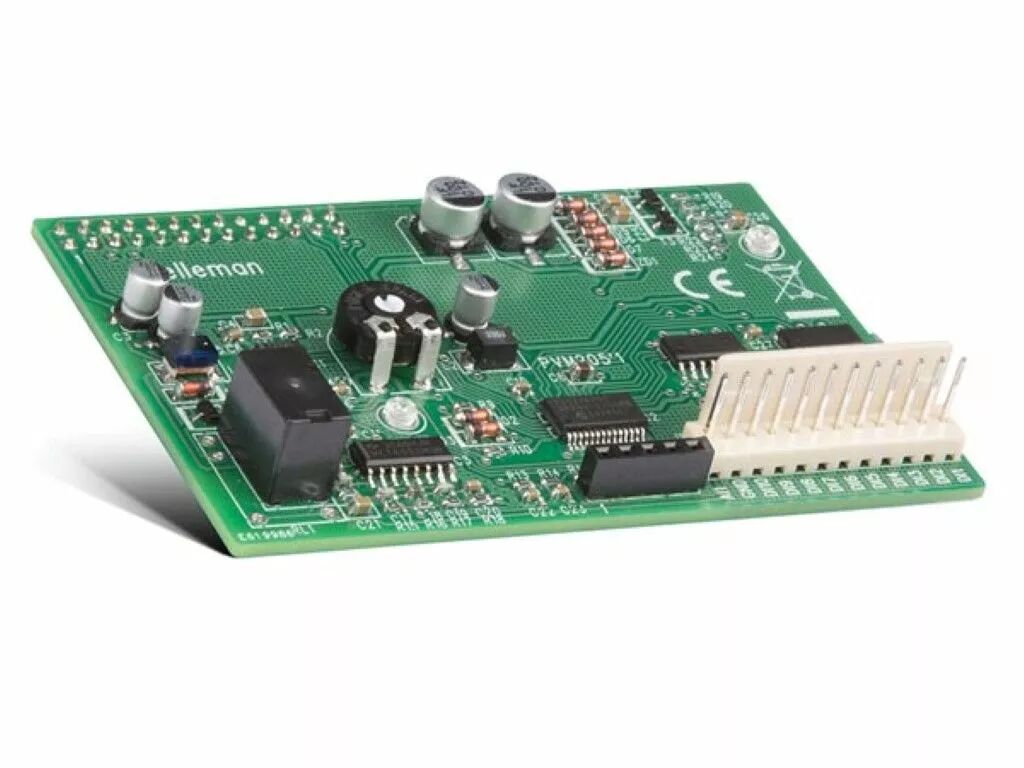

Vous avez un Raspberry Pi ? Ajoutez cette carte et vous aurez votre propre oscilloscope numérique à mémoire ! Toutes les caractéristiques d'un oscilloscope standard sont disponibles, ainsi que le code source pour vous permettre de développer votre propre application. En plus, vous aurez un analyseur logique à 10 canaux, l'instrument parfait pour le monitorage de signaux numériques.
Description

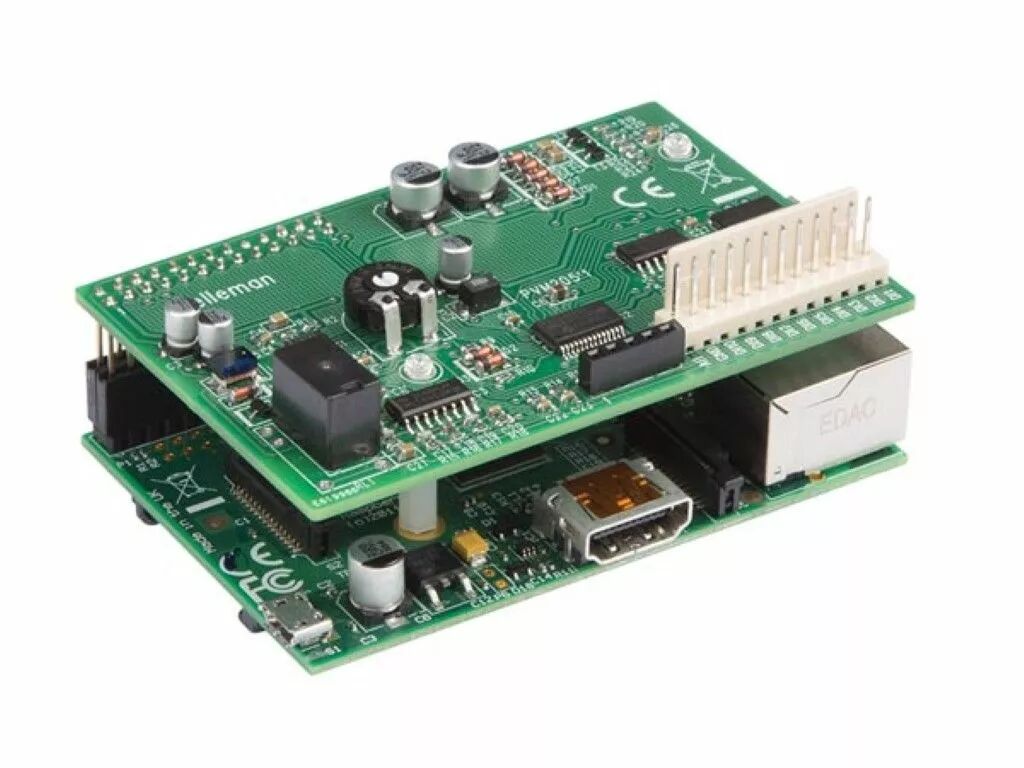

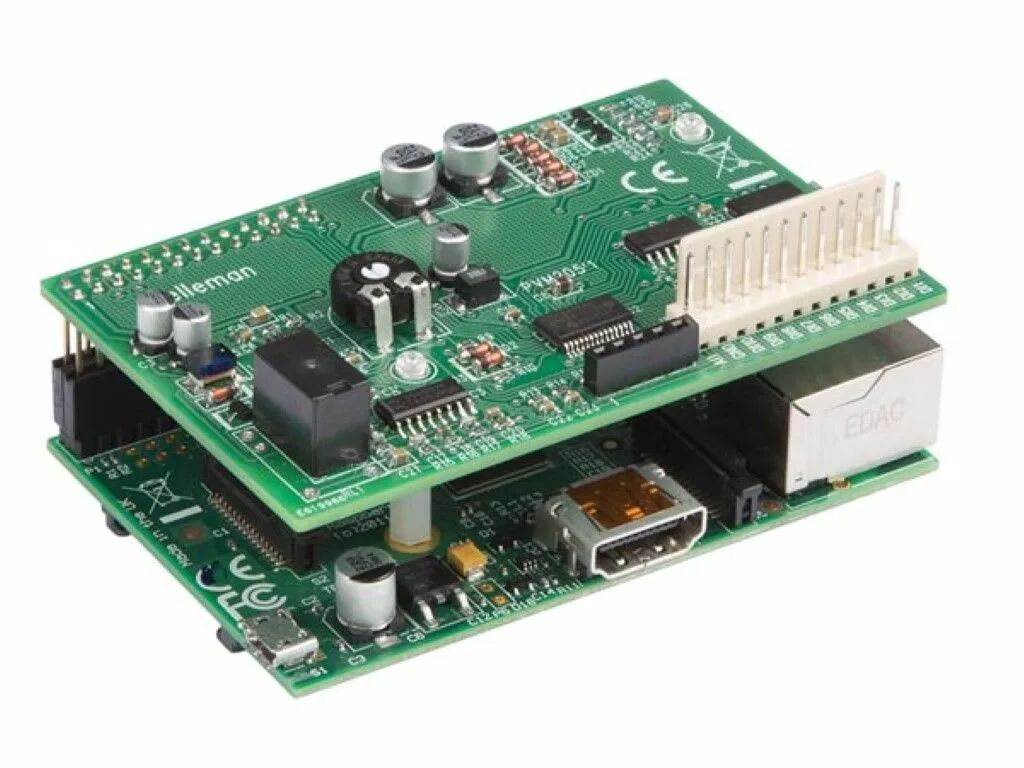

Avez-vous un Raspberry Pi ? Ajoutez ce bouclier et vous posséderez également un oscilloscope à stockage numérique !
Ce bouclier offre toutes les fonctionnalités standard d'un oscilloscope et est livré avec le code source, afin que vous puissiez développer vos propres applications.
En bonus, vous obtenez également un analyseur logique à 10 canaux, un excellent outil pour surveiller les signaux numériques.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Vert
- Couleurs supplémentaires : Gris
- Couleurs supplémentaires détaillée : Argent métallique
- Profondeur du produit : 3.8 cm
- Hauteur du produit : 3.8 cm
- Largeur du produit : 15.8 cm
- Poids Produit : 46 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : 2
- Niveau de compétence en électronique : 3
- Niveau de compétence en mécanique : 1
- Niveau de compétence en soudure : non

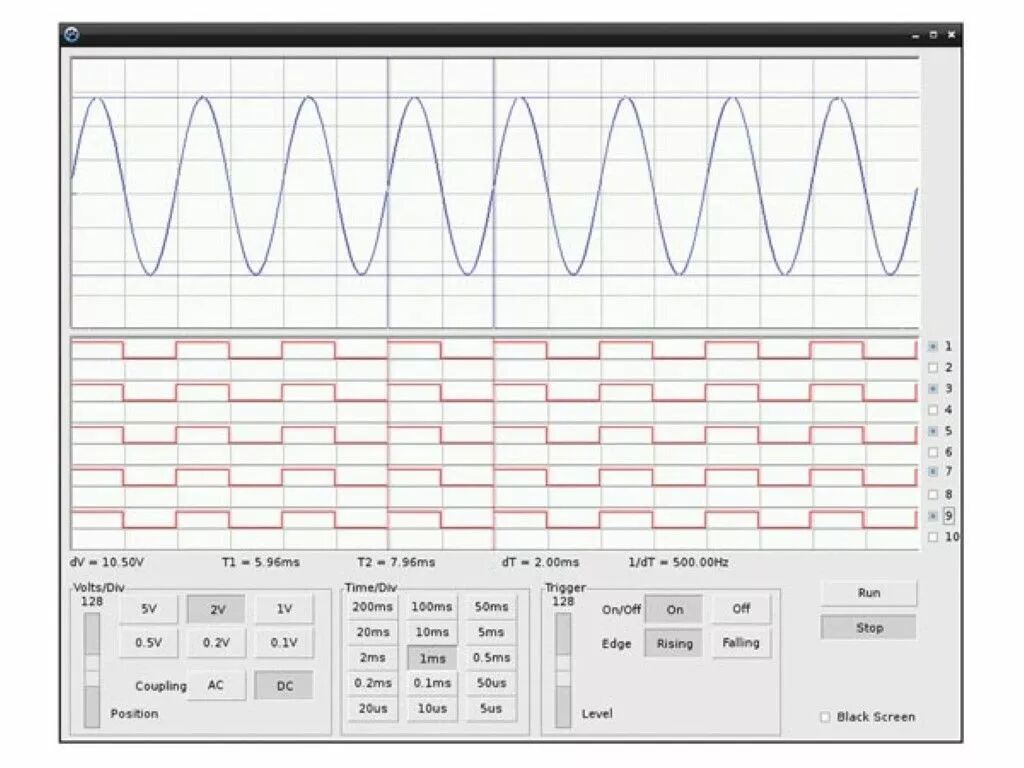

- Spécifications kits & modules : <ul><li>oscilloscope :<ul><li>taux d'échantillonnage maximal : 1 MS/s</li><li>Bande passante de l'amplificateur d'entrée : 200 kHz (-3 dB)</li><li>les mesures peuvent être effectuées jusqu'à : 100 kHz</li><li>impédance d'entrée : 100kohm // 20pF</li><li>Tension d'entrée maximale : 30 Vp (AC + DC)</li><li>couplage d'entrée : AC+DC</li><li>Résolution AD : 8 bits</li><li>longueur d'enregistrement : 800 échantillons</li><li>modes d'exécution : exécution, simple</li><li>niveau de déclenchement réglable : en 254 étapes</li><li>plage de la base de temps : en 15 incréments de 5 s à 200 ms/division</li><li>plage de sensibilité d'entrée : en 6 étapes, de 100 mV/division à 5 V/division</li><li>sensibilité d'entrée : résolution d'affichage de 3 mV</li><li>lecture des marqueurs de temps et de tension</li><li>Lecture de fréquence (à travers des marqueurs)</li></ul></li></ul>
- Spécifications extra kits & modules : <ul><li>analyseur logique :<ul><li>Nombre de canaux : 10</li><li>longueur d'enregistrement : 10 × 800 échantillons</li><li>taux d'échantillonnage maximal : 1 MS/s</li><li>max. tension d'entrée : 5 VDC</li></ul></li></ul>
Installation et montage
- Langues du manuel d'instructions : anglais
