Description
Présentation du produit

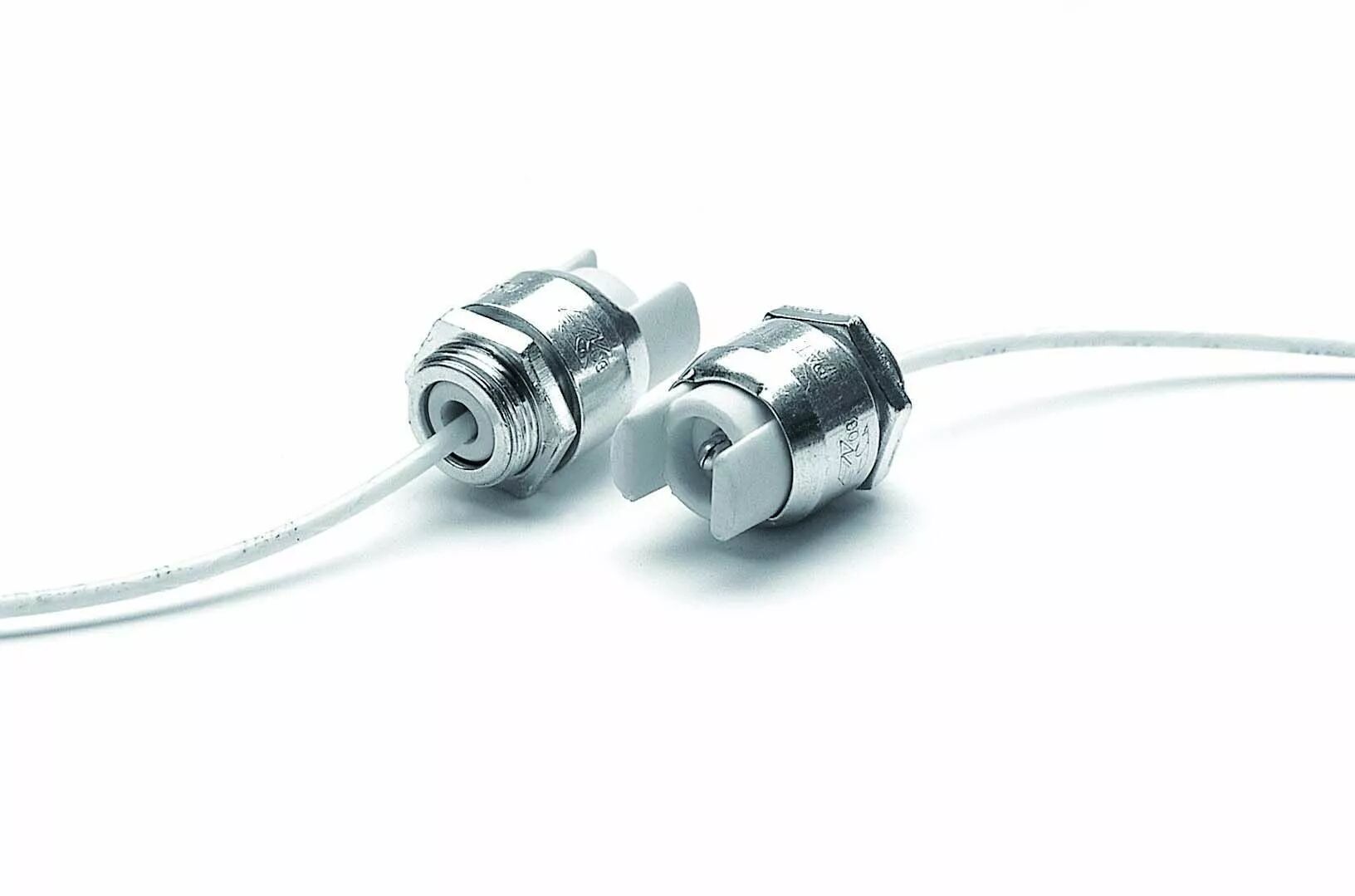

Ces douilles reçoivent les deux extrémités d'une lampe à décharge RX7s. Le montage sur support rigide utilise les deux écrous fournis et un écartement adapté au format de lampe.
Les fils silicone à double isolation ont une section de 1 mm² et une longueur de 250 mm.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 141091
- Référence Orbitec complémentaire : DO 7703
- Culot : RX7s
- Lampes : À décharge, 70 ou 150 W
- Partie isolante : Céramique
- Corps et contacts : Laiton nickelé
- Ressorts : Acier inoxydable
- Tension nominale : 500 V
- Tension d'impulsion : 5 000 V
- Courant : 6 A
- Classement thermique : T250 °C
- Indice de protection : IP20
- Fils : Silicone double isolation, 1 mm², T180 °C, longueur 250 mm
- Livraison : Paire de douilles avec deux écrous M22 x 1
- Distance de fixation pour lampe 70 W : 150 mm pour longueur de lampe 114,2 mm
- Distance de fixation pour lampe 150 W : 167,8 mm pour longueur de lampe 132 mm
Utilisation et conseils pratiques
Choisir le culot La lampe doit posséder le culot RX7s. Vérifiez sa désignation complète : une ressemblance de forme ou de nom ne suffit pas à établir la compatibilité.
Régler la distance de fixation Les distances de 150 et 167,8 mm concernent les fixations des douilles sur leur support rigide. Elles ne sont pas les longueurs des lampes, qui sont respectivement de 114,2 et 132 mm.
Comprendre la tension d'impulsion La tension d'impulsion correspond aux pointes de tension d'amorçage admises par la douille. Ce n'est pas une tension d'alimentation permanente ; la lampe et son appareillage doivent être adaptés l'un à l'autre.
Distinguer les températures La douille est classée T250 °C, tandis que les fils sont classés T180 °C. Le montage doit respecter les deux limites, ainsi que celles des autres composants du luminaire.
