Description
Présentation du produit

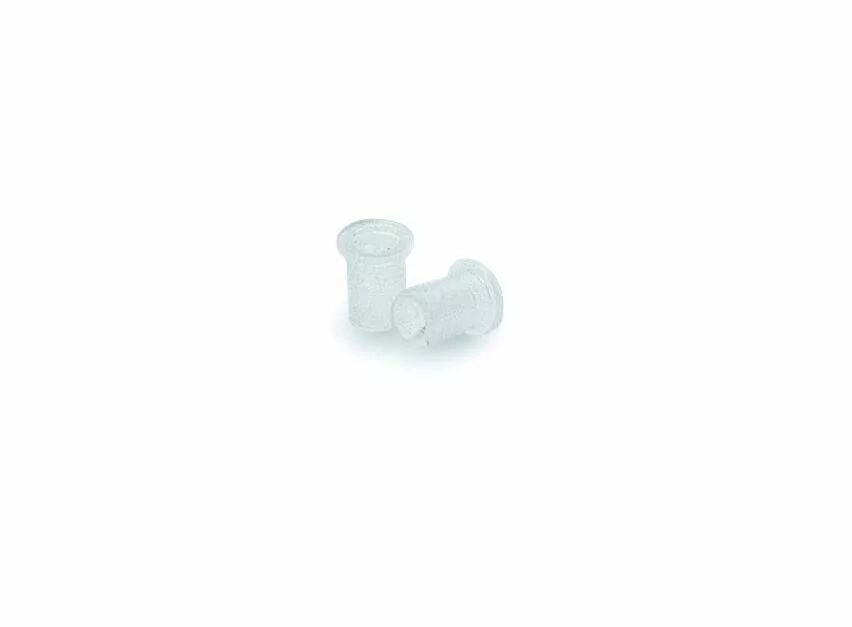

Le passe-câble Orbitec ACC 2659 s'interpose entre le câble et son passage dans une pièce du luminaire. Sa collerette forme l'appui à l'entrée du logement.
Le diamètre du corps, celui de la collerette et le passage intérieur doivent être comparés séparément avec le montage existant.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 141128
- Référence Orbitec complémentaire : ACC 2659
- Type : Passe-câble
- Couleur : Noir
- Longueur axiale : 9,5 mm
- Diamètre de collerette : 8 mm
- Diamètre extérieur du corps : 6,2 mm
- Diamètre de passage intérieur : 5 mm
Utilisation et conseils pratiques
Vérifier le passage du câble Le câble doit traverser l'ouverture de 5 mm sans que sa gaine soit écrasée. Ce diamètre intérieur ne correspond pas au diamètre du logement qui reçoit la pièce.
Choisir le logement adapté Le corps mesure 6,2 mm de diamètre et la collerette 8 mm. Comparez ces cotes avec la pièce à équiper, en tenant compte de sa forme d'emmanchement.
Distinguer passage et serrage Le passe-câble protège le cheminement ; il n'assure pas nécessairement l'arrêt de traction. Ajoutez le maintien mécanique prévu pour le luminaire.
