Description
Présentation du produit

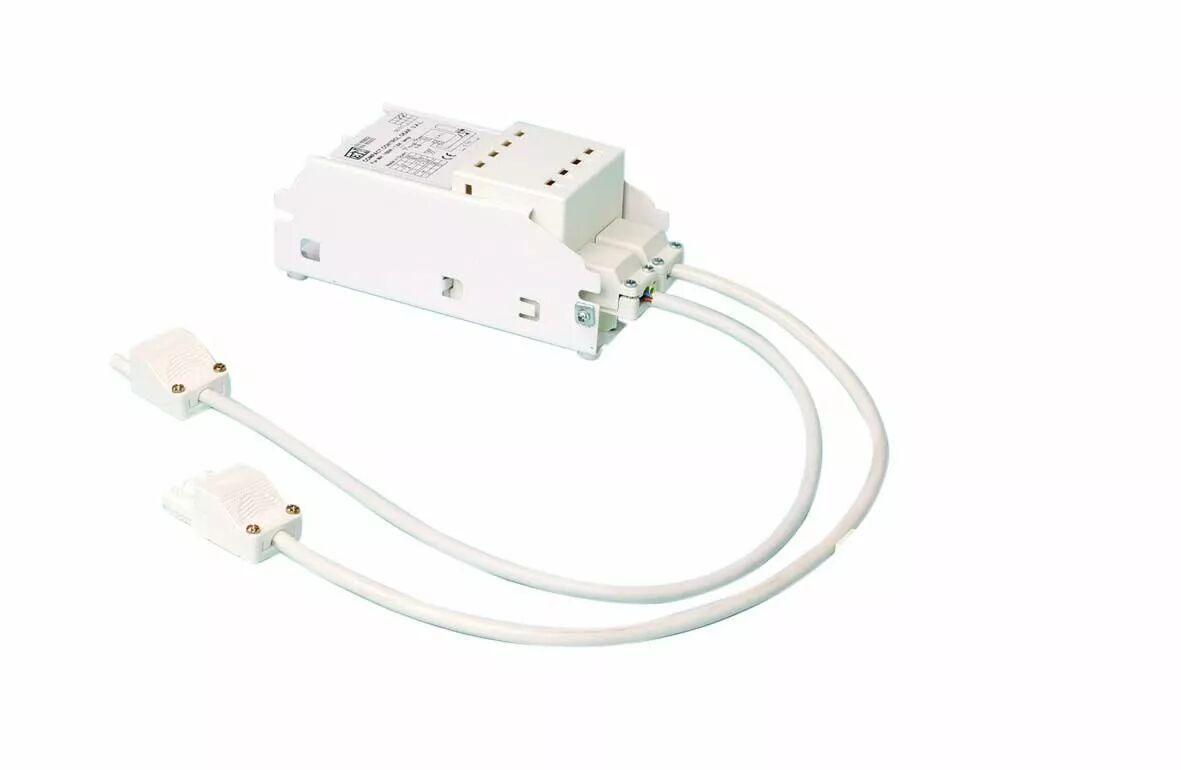

Cet ensemble alimente et amorce une lampe sodium ou iodures métalliques de 70 W. Il réunit les éléments nécessaires au montage dans un luminaire adapté, avec protection du ballast et raccordement de terre.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127061
- Référence Orbitec complémentaire : BF 3191
- Type : Platine complète semi-électronique non gradable
- Gamme : UAL
- Lampe : Sodium ou iodures métalliques, 1 x 70 W
- Alimentation : 230 à 240 V, 50/60 Hz
- Classe : I, non capotée à intégrer
- Protection : IP20
- Équipement : Ballast protégé, amorceur, condensateur et vis de terre
- Amorceur : Temporisé
- Dimensions : 139 x 75 x 62 mm
- Entraxe : 131 / 56 mm
- Courant de ligne : 0,36 A
- Température ambiante Ta : 50 °C
- Température maximale de l'enroulement Tw : 130 °C
- Facteur de puissance : Supérieur à 0,90
- Courant de lampe : 1,00 A
- Distance maximale de lampe iodures : 7,5 m
- Distance maximale de lampe sodium : 15,0 m
- Câble : 0,5 m, extrémité dégainée et dénudée
Utilisation et conseils pratiques
Comprendre l'amorceur temporisé La temporisation limite la durée des tentatives d'allumage. Elle est adaptée aux montages pour lampes aux iodures métalliques prévus pour ce type d'appareillage.
Choisir une platine complète Cette référence réunit les composants d'alimentation, d'amorçage et de compensation. Comparez l'ensemble au montage du luminaire ; une lampe de même puissance peut demander un courant de fonctionnement différent.
Intégrer dans un luminaire Ce modèle non capoté est prévu pour être intégré dans un luminaire. Le montage doit assurer la protection des connexions et respecter la mise à la terre de l'appareillage de classe I.
Préparer le remplacement Comparez l'encombrement, les fixations et les connexions au montage existant. Suivez le schéma propre à la référence et les limites de longueur du câblage de lampe.
Respecter la longueur de liaison La distance maximale entre platine et lampe diffère selon la technologie sodium ou iodures. Utilisez la limite correspondant à la lampe installée.
