Description
Présentation du produit

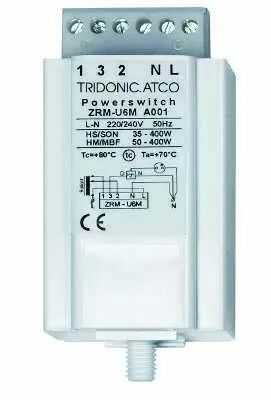

Ce relais commute le niveau de puissance d'un appareillage compatible sans interrompre l'éclairage. Il peut servir à réduire l'intensité de l'éclairage résidentiel ou de voirie pendant les périodes de faible fréquentation.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126701
- Référence Orbitec complémentaire : ACC 5400
- Fonction : Relais de réduction de puissance
- Type : ZRM U6 A001
- Commande : Autonome sans ligne de commande
- Alimentation : 198 à 254 V AC, 50/60 Hz
- Appareillage associé : Ballast ferromagnétique avec prise de puissance
- Lampes sodium haute pression : 35 à 400 W
- Lampes mercure : 50 à 400 W
- Tension nominale des contacts : 250 V
- Courant nominal des contacts : 6 A avec cos phi = 0,5 ; 16 A avec cos phi = 1
- Échauffement propre : 10 K
- Température minimale Ta : -30 °C
- Température Tc : 80 °C
- Horloge : Interne, synchronisée quotidiennement sur minuit
- Temporisation de commutation : 600 s
Utilisation et conseils pratiques
Réduire l'éclairage sans fil de commande L'horloge intégrée permet la réduction de puissance sur une installation dépourvue de ligne de commande. Les horaires se règlent selon le dispositif de programmation du système.
Choisir le ballast associé Le relais agit sur un ballast ferromagnétique doté d'une prise de puissance. Il ne constitue pas un variateur universel pour lampe LED ni un ballast électronique.
Démarrer à pleine puissance La lampe doit démarrer à 100 % avant réduction. Respectez la temporisation du système de commande pour assurer ce démarrage.
Préparer le remplacement Comparez l'encombrement, les fixations et les connexions au montage existant. Suivez le schéma propre à la référence et les limites de longueur du câblage de lampe.
