Description
Présentation du produit

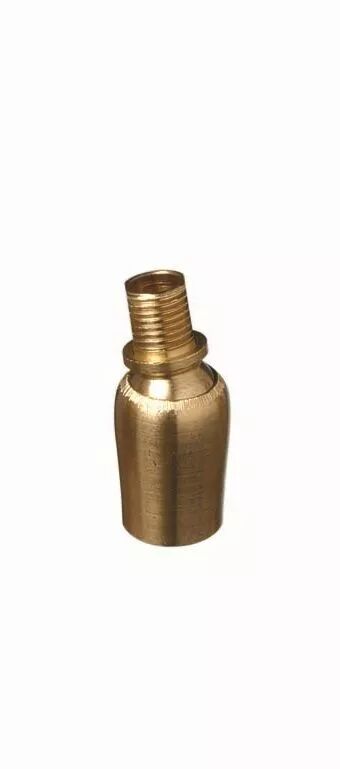

La rotule Orbitec ACC 2499 permet de relier et d'orienter des éléments d'un luminaire. La variante simple avec blocage se choisit selon l'articulation recherchée.
Le corps de 16 mm et le raccord M10 x 1 sont deux dimensions distinctes. La finition laiton brut permet de l'assortir au montage.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 141134
- Référence Orbitec complémentaire : ACC 2499
- Type : Rotule simple avec blocage
- Filetage : M10 x 1
- Diamètre du corps : 16 mm
- Finition : Laiton brut
Utilisation et conseils pratiques
Comprendre M10 x 1 M10 x 1 désigne un diamètre nominal de 10 mm et un pas de 1 mm. Le diamètre seul ne suffit pas : les deux pièces doivent posséder le même pas de filetage.
Choisir l'articulation Cette rotule simple se choisit pour une liaison orientable à une articulation. Vérifiez la position et le dégagement disponibles dans le montage.
Préserver les conducteurs Dans un montage câblé, l'orientation ne doit ni pincer ni mettre en traction les conducteurs. Vérifiez leur cheminement sur toute la plage de mouvement utilisée.
