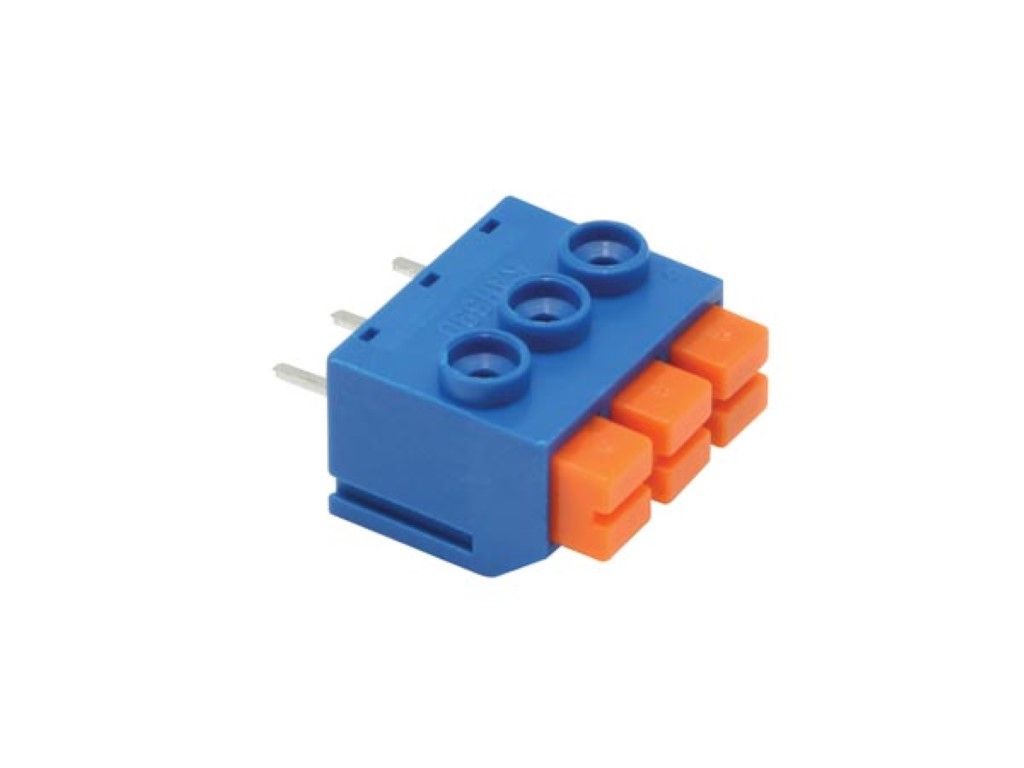

Screwless terminal, 3 poles, blue, 5mm pitch (SCREW03SLB)

Caractéristiques

Caractéristiques physiques

• Forme des connecteurs : Droit
• Taille du fil : 2,5 mm²
• Taille maximale du fil AWG : 22 AWG
• Taille minimale des fils AWG : 12 AWG
• Taille maximale du fil mm² : 1.5 mm²
• Couleur primaire : Bleu
• Couleurs supplémentaires : Orange

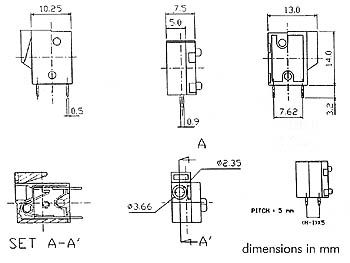

• Profondeur du produit : 7.5 mm
• Hauteur du produit : 14 mm
• Largeur du produit : 15 mm
• Poids Produit : 2,5 g
• Matériau : Polyester à renfort de verre
• Matériau supplémentaire : Thermoplastique à renfort de verre (PBT)
• Taille minimale du fil mm² : 0.6 mm²
• Tension nominale de rigidité diélectrique VAC : 2500 V
• Matériau du contact : Laiton
• Forme : Carré
• Matériau des picots de soudure : Étamé
• Matériau du ressort : Acier inoxydable

Propriétés électriques

• Type de connexion : Bouton-poussoir sans vis
• Courant maximum par voie : 15 A
• Résistance d'isolement minimale à 5000 VDC : 500 MΩ
• Tension de tenue d'isolation (VAC par min) : 1500 V
• Tension minimale de tenue à l'isolement (VAC) : 2000 V
• Tension nominale VAC par voie : 300 V

Caractéristiques techniques et performances

• Pitch : 5 mm
• Température de la panne de soudure : 250 °C
• Température de fonctionnement maximale : 120 °C
• Température minimale de fonctionnement : -33 °C
• Empilable : Oui
• Nombre de contacts : 3
• Taux d'inflammabilité : UL 94 V-0
• Diamètre du fil : 0.9 mm

Installation et montage

• Type de montage : Circuit imprimé,Through hole
