Description
Présentation du produit

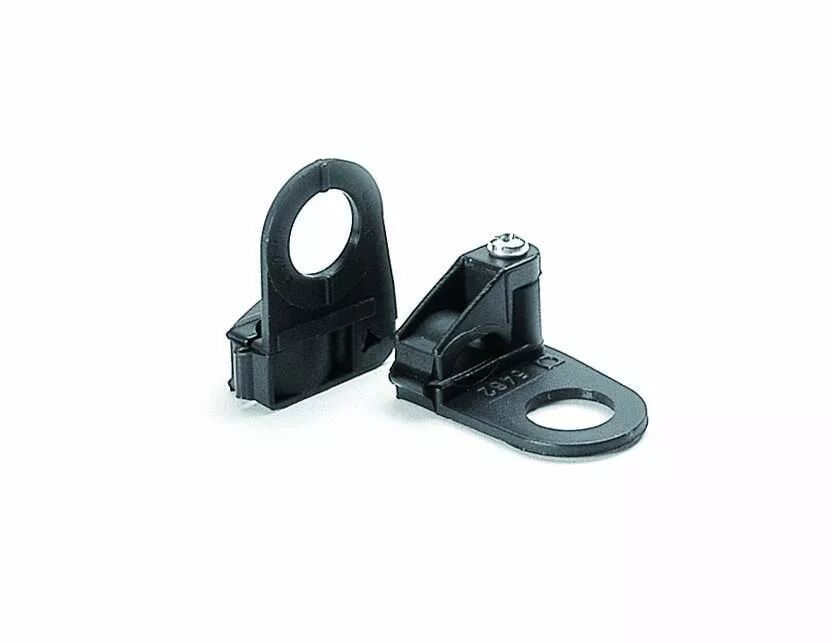

Le serre-câble Orbitec ACC 2583 maintient un câble plat au voisinage d'une tige filetée. Son trou de passage permet de l'intégrer au montage M10 x 1 du luminaire.
Le passage de tige est un trou ; il se distingue du raccord femelle fileté de la version pour câble rond.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142616
- Référence Orbitec complémentaire : ACC 2583
- Type : Serre-câble pour montage sur tige
- Couleur : Noir
- Câble : Plat H03VVH2-F
- Montage : Sur tige filetée M10 x 1
- Diamètre de passage de tige : 10 mm
- Dimensions : 28,5 x 20 x 14 mm
Utilisation et conseils pratiques
Comprendre M10 x 1 M10 x 1 désigne un diamètre nominal de 10 mm et un pas de 1 mm. Le diamètre seul ne suffit pas : les deux pièces doivent posséder le même pas de filetage.
Préserver les connexions Le maintien doit agir sur la gaine du câble pour éviter de transmettre une traction aux bornes. Il ne remplace pas le raccordement électrique ni la fixation du luminaire à son support.
Vérifier le passage de tige Le trou de 10 mm concerne la tige de fixation. Il ne décrit pas le diamètre admissible du câble, qui doit être de forme plate adaptée au serre-câble.
