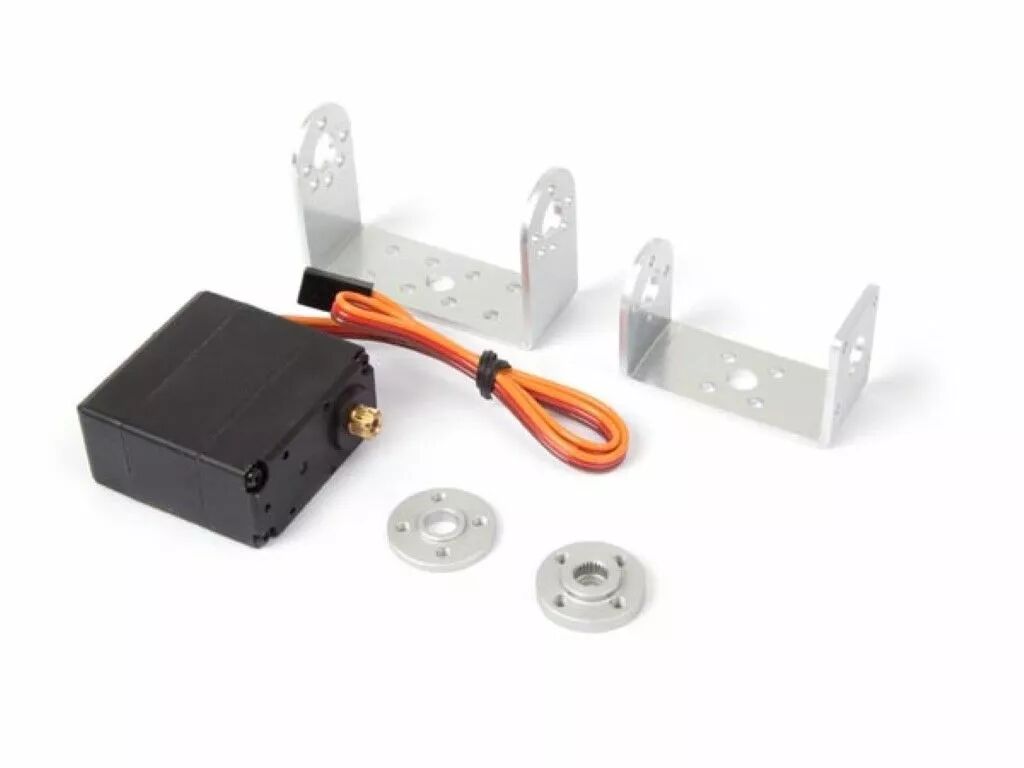

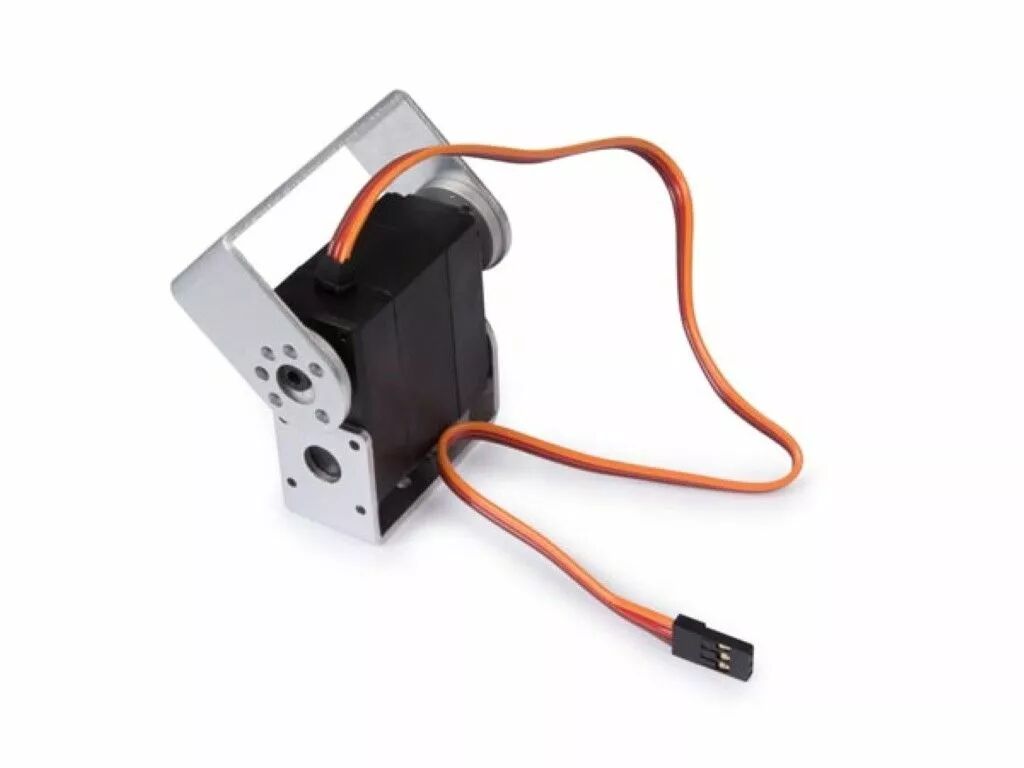

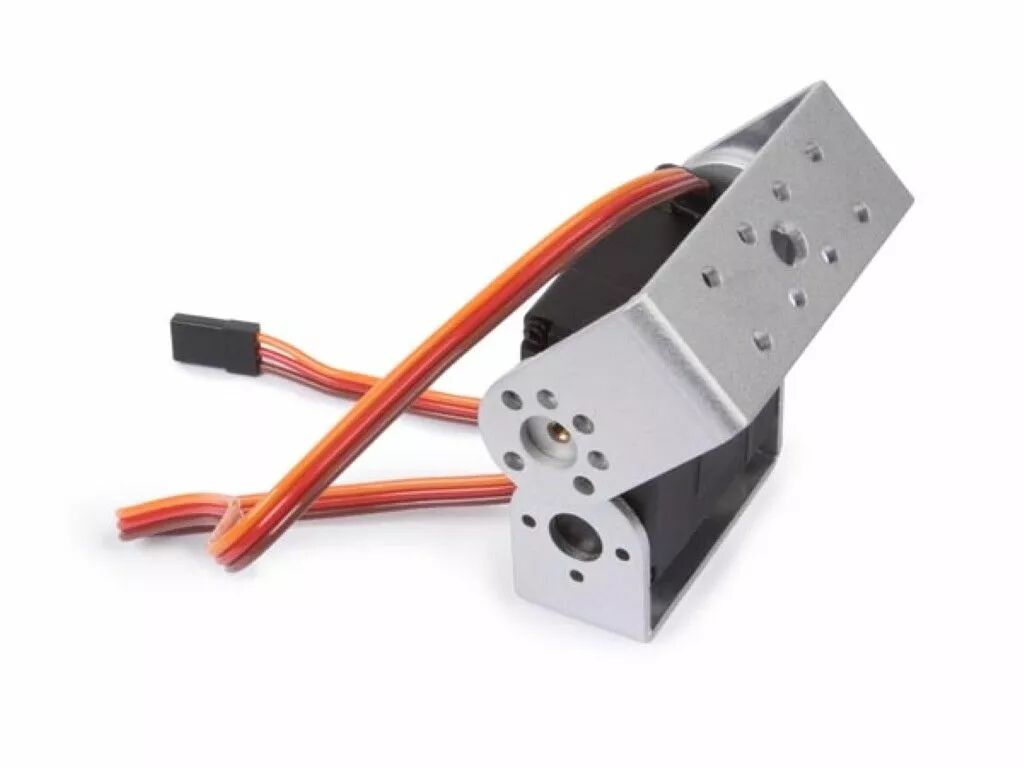

Servomoteur à double axe - 270° (WPK601)

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Noir
• Couleurs supplémentaires : Orange
• Profondeur du produit : 40 mm
• Hauteur du produit : 20 mm
• Largeur du produit : 40.5 mm
• Poids Produit : 64 g

Caractéristiques techniques et performances

• Niveau de compétence en codage : 2
• Niveau de compétence en électronique : 2
• Niveau de compétence en mécanique : 2
• Niveau de compétence en soudure : non
• Spécifications kits & modules : Spécifications

  <ul>
  <li>vitesse de fonctionnement (à vide) : 0,14 s/ 60 ° ; à 7,2 V</li>
  <li>courant de fonctionnement (à vide) : 100 mA à 7,2 V</li>
  <li>couple de décrochage (au verrouillage) : 15 kg à 7,2 V</li>
  <li>courant de blocage (au verrouillage) : 1,5 A à 7,2 V</li>
  <li>courant de repos (à l'arrêt) : 5 mA</li>
  <li>fréquence de fonctionnement : 50 - 330 Hz</li>
  <li>angle de fonctionnement : 90 °/135 ° ; (de 1000 à 2000 usec)</li>
  <li>position neutre : 1 500 usec</li>
  <li>largeur de bande morte : 3 usec</li>
  <li>sens de rotation : sens anti-horaire (de 1 000 à 2 000 usec)</li>
  <li>plage de largeur d'impulsion : de 500 à 2 500 usec</li>
  </ul>
• Spécifications extra kits & modules : <ul><li>calibre du fil du connecteur : #28 PVC</li><li>Longueur du fil du connecteur : 320 ± 5mm</li><li>cannelure de l'engrenage du klaxon : 25T/5,80</li><li>taux de réduction : 310:1</li><li>plage de température de fonctionnement : -10 °C à 50 °C</li><li>Tension de fonctionnement : 5 V - 7,2 V</li><li>connexion : orange = PWM, rouge = VCC, marron = GND</li></ul>

Installation et montage

• Langues du manuel d'instructions : anglais

Documentation

• User manual
• CE/UKCA/REACH document
