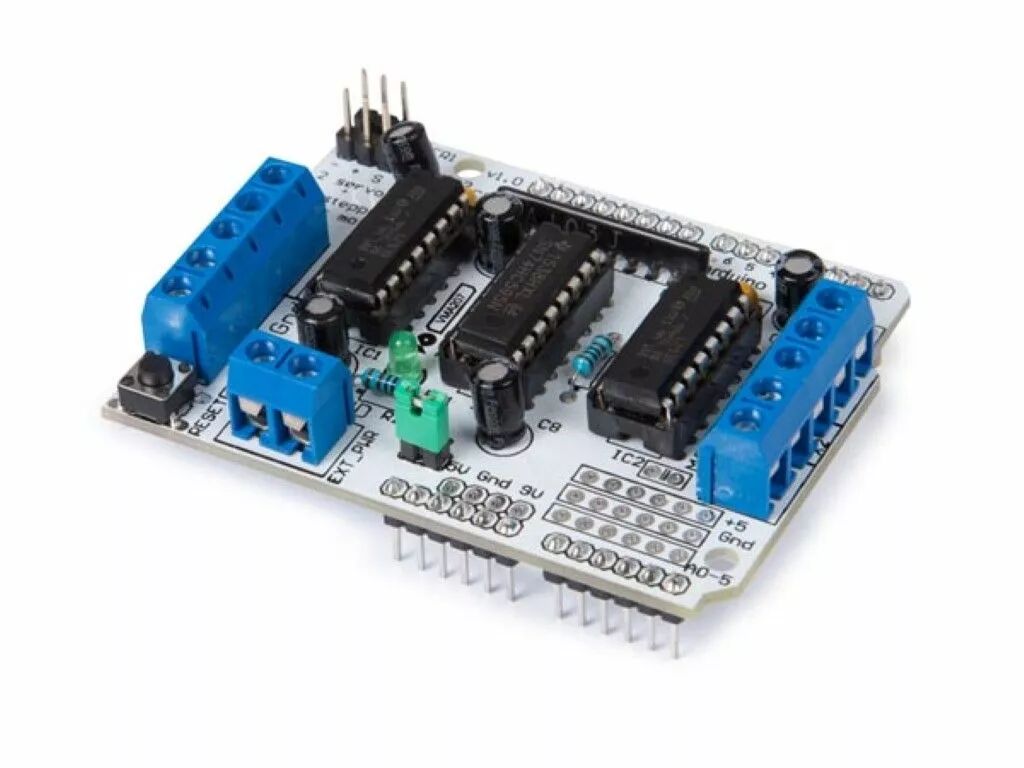

Shield contôleur de moteurs l293d pour arduino (WPSH207)

Name: Shield contôleur de moteurs l293d pour arduino (WPSH207)
SKU: VEWPSH207
Price: 18.00 EUR
Availability: OutOfStock

Soyez le premier à donner votre avis !

Eco-part

Dont écotaxe : €

Réf. : VEWPSH207 Le shield inclut deux drivers L293D et un registre à décalage 74HC595. Celui-ci étend 3 broches de l'Arduino jusqu'à 8 broches pour contrôler le sens de rotation des drivers. Les sorties 'output enable' du L293D sont directement connectées aux sorties PWM de l'Arduino (modulation de largeur d'impulsions).

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Description

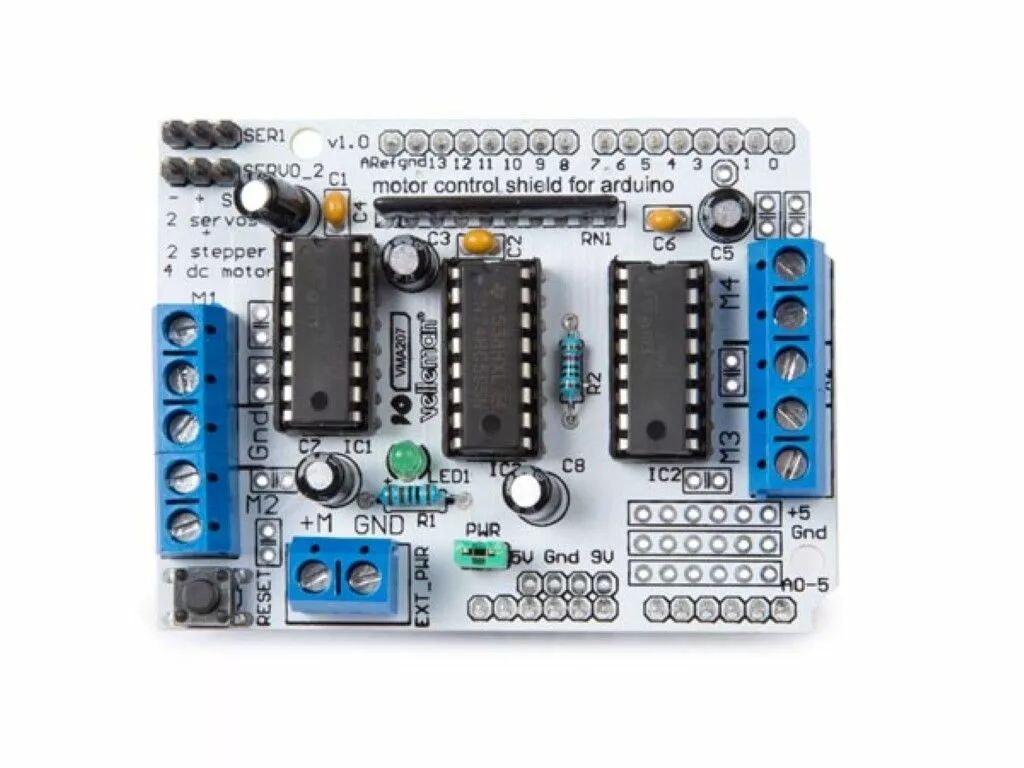

Le shield inclut deux drivers L293D et un registre à décalage 74HC595. Celui-ci étend 3 broches de l'Arduino jusqu'à 8 broches pour contrôler le sens de rotation des drivers. Les sorties 'output enable' du L293D sont directement connectées aux sorties PWM de l'Arduino (modulation de largeur d'impulsions).

Description

Ce blindage moteur contient deux pilotes de moteur et un registre à décalage 74HC595 et étend les broches de l'Arduino de 3 à 8, ce qui permet de contrôler la direction des pilotes de moteur.

Caractéristiques

Caractéristiques physiques

Couleur primaire : Gris
Profondeur du produit : 5.5 cm
Hauteur du produit : 2 cm
Largeur du produit : 6.8 cm
Poids Produit : 41 g

Caractéristiques techniques et performances

Niveau de compétence en codage : 3
Niveau de compétence en électronique : 2
Niveau de compétence en mécanique : 1
Niveau de compétence en soudure : non
Spécifications kits & modules : <ul>
<li>deux puces de pilote de moteur L293D</li>
<li>quatre ponts en H</li>
<li>0,6 A par pont (1,2 A crête)</li>
<li>protection contre l'arrêt thermique</li>
<li>diodes internes de protection contre les rebonds</li>
<li>jusqu'à 4 moteurs CC bidirectionnels</li>
<li>jusqu'à 2 moteurs pas à pas</li>
<li>réduire les résistances pour maintenir les moteurs désactivés pendant la mise sous tension</li>
<li>connexions séparées pour la logique et l'alimentation du moteur</li>
<li>connecteurs de bornier pour moteurs et alimentation</li>
<li>tensions moteur de 4,5 VCC à 16 VCC</li>
<li>2 connexions pour les servos de loisir 5 V</li>
</ul>
