Description

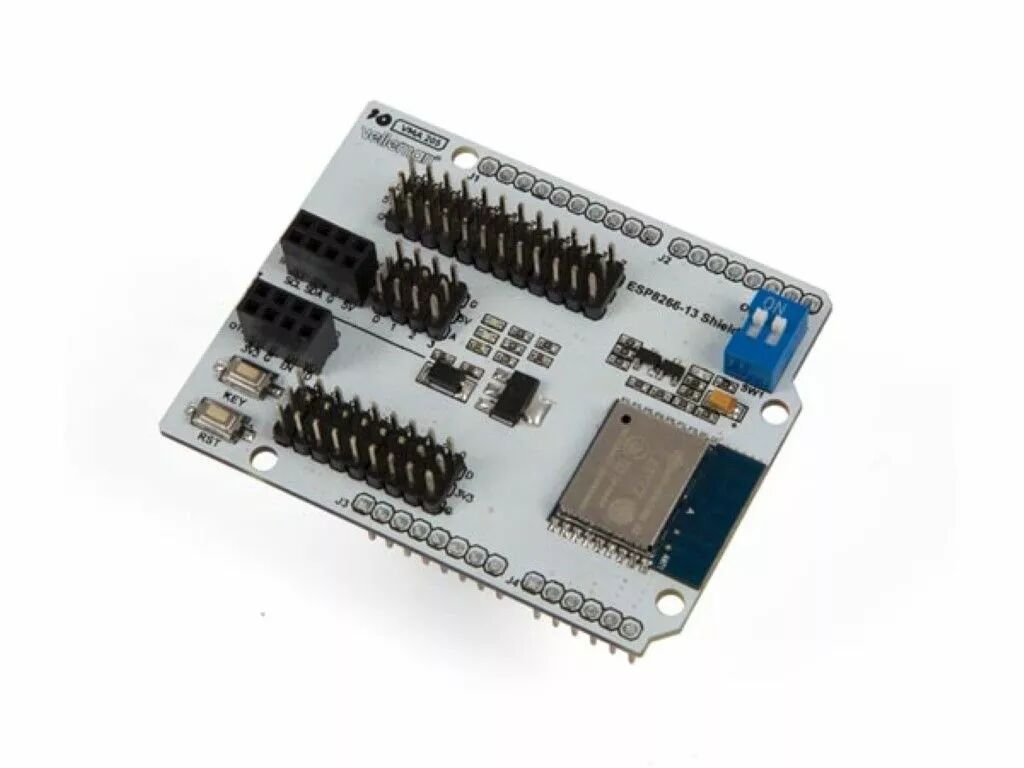

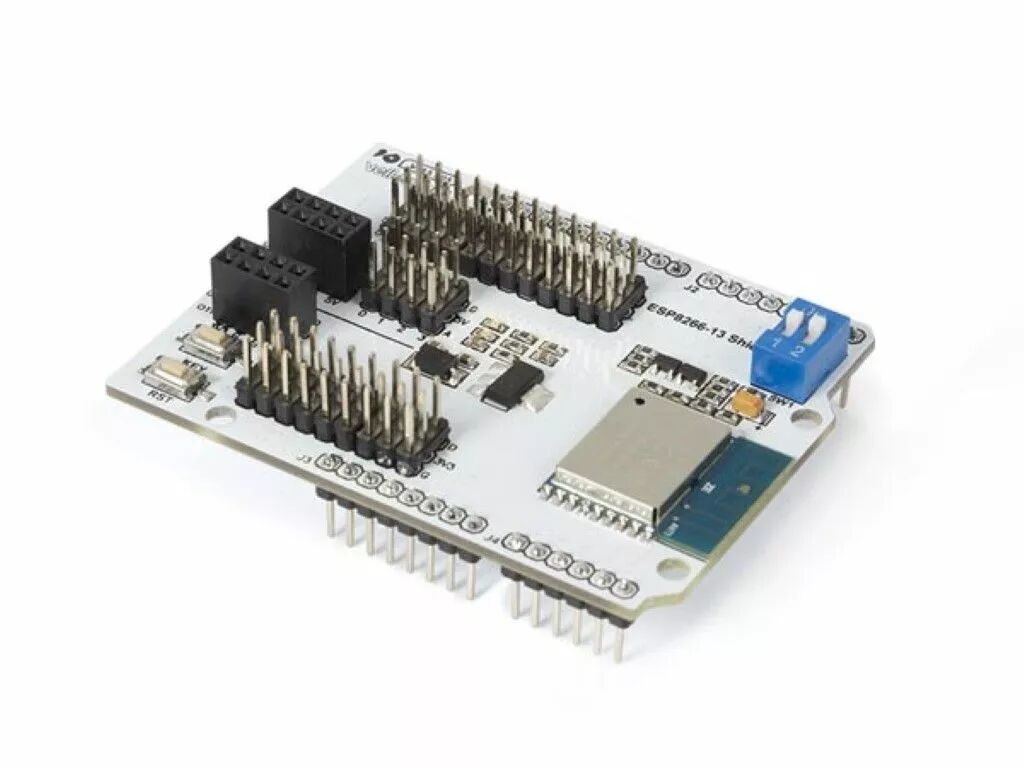

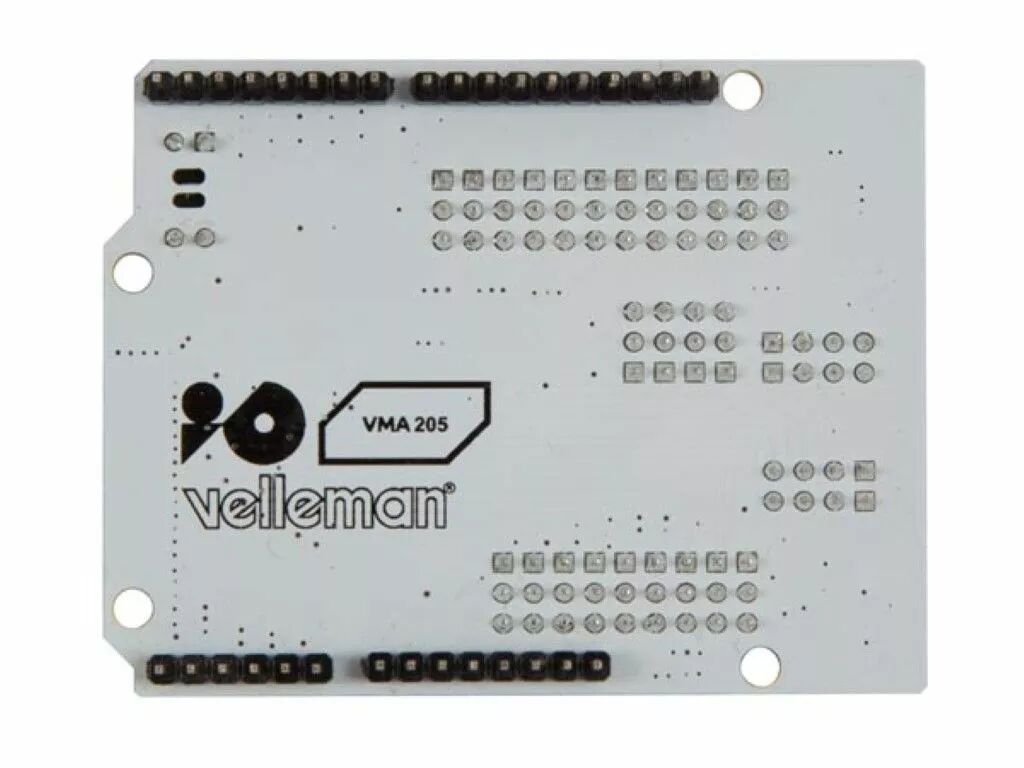

Shield ESP-WROOM-02 pour Arduino incluant un module ESP8266 présoudé et une alimentation, donc une solution ESP8266 plug-and-play pour votre Arduino. Vous pouvez utiliser l'ESP8266 en mode commande AT ou télécharger différents firmware (p. ex. NodeMCU). Les 40 broches GPIO sont positionnées vers l'extérieur pour connecter un connecteur femelle. Avec mode d'emploi en ligne.
Description
Ce blindage ESP-WROOM-02 pratique pour Arduino comprend un module ESP8266 pré-soudé et une alimentation électrique - ainsi tout le travail est fait et vous recevrez une solution ESP8266 plug-and-play pour votre Arduino.
Vous pouvez commencer immédiatement avec l'ESP8266 en mode série de commande série AT, ou si vous êtes intéressé par une exploration plus approfondie de l'ESP8266, vous pouvez télécharger différents firmware tels que NodeMCU et autres.
Toutes les broches GPIO sont reliées à des broches d'en-tête en ligne, et le bouclier dispose d'un excellent manuel d'utilisation en ligne afin que vous soyez opérationnel en un rien de temps.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Gris
- Profondeur du produit : 7.5 cm
- Hauteur du produit : 7.5 cm
- Largeur du produit : 12 cm
- Poids Produit : 14 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : 3
- Niveau de compétence en électronique : 2
- Niveau de compétence en mécanique : 1
- Niveau de compétence en soudure : non
- Spécifications kits & modules : <ul>
<li>Normes sans fil WLAN 802.11 b/gn</li>
<li>Prise en charge des modes STA/AP</li>
<li>Pile de protocole TCP/IP, un seul socket</li>
<li>prend en charge le serveur et le client TCP/UDP standard</li>
<li>prend en charge la configuration du débit en bauds du port série : 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps</li>
<li>prend en charge les bits de données série : 5 / 6 / 7 / 8 bits</li>
<li>prend en charge les bits d'arrêt série : 1/2 bit</li>
<li>broches compatibles avec Arduino Uno, Mega</li>
<li> Brochage Arduino : 2/3/4/5/6/7/8/9/10/11/12/13</li>
<li>Broche GPIO ESP8266 : 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / * UART TX / UART RX</li>
<li>Bouton CLÉ : configuration des modes</li>
<li>Commutateurs DIP à deux ports : commutation Arduino et ESP-WROOM-02 / ESP8266</li></ul><ul>
</ul> - Spécifications extra kits & modules : <ul><li>jeu de puces : ESP8266</li><li>WiFi en cours :<ul><li>fonctionnement en transmission continue : 70 mA (200 mA max.)</li><li>mode veille : < 200 uA</li></ul></li><li>Taux de transmission Wi-Fi série : 110-460 800 bits/s</li><li>Humidité de fonctionnement : 10 % à 90 % sans condensation</li><li>température de fonctionnement : -10 à 70 °C</li></ul>
Installation et montage
- Langues du manuel d'instructions : anglais
