Présentation du produit

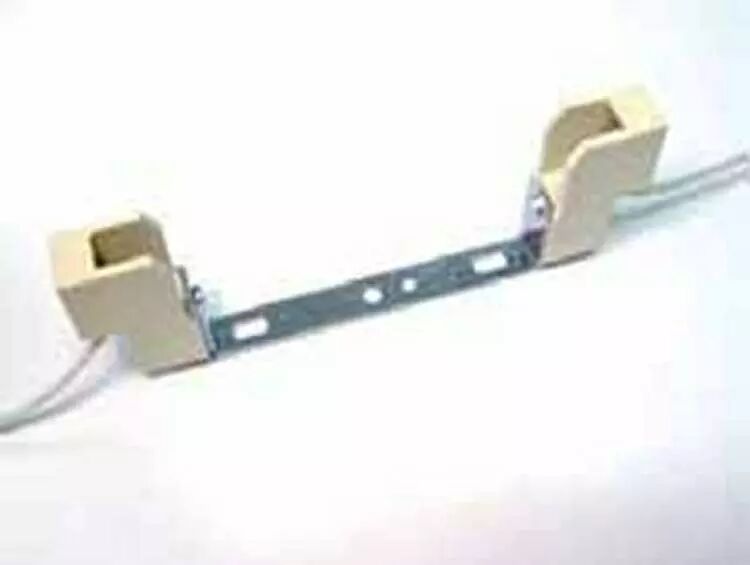

Cet ensemble maintient une lampe R7s de 118 mm entre ses deux douilles. La variante à étrier profond permet de retrouver la géométrie du support prévu dans le luminaire.
La fixation utilise le trou central ou les passages latéraux adaptés aux vis M4.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 141050
- Référence Orbitec complémentaire : DO 7671
- Culot : R7s
- Longueur de lampe : 118 mm
- Douilles : Stéatite
- Support : Acier zingué, étrier profond
- Longueur hors tout : 140,5 mm
- Fixation : Trou central Ø4,5 mm et deux trous latéraux pour vis M4
- Tension : 250 V
- Courant : 4 A
- Classement thermique : T250 °C
- Fils : Silicone et gaine de verre, 0,75 mm², T180 °C, longueur 250 mm
Utilisation et conseils pratiques
Vérifier la longueur de lampe R7s désigne les contacts placés aux deux extrémités de la lampe. Le culot seul ne définit pas sa longueur : l'écartement des supports et le format de la lampe doivent correspondre.
Comparer la forme de l'étrier La longueur de lampe est commune à plusieurs supports, mais la profondeur et la forme de l'étrier changent. Vérifiez l'espace disponible et les points de fixation avant remplacement.
Distinguer les températures La douille est classée T250 °C, tandis que les fils sont classés T180 °C. Le montage doit respecter les deux limites, ainsi que celles des autres composants du luminaire.
