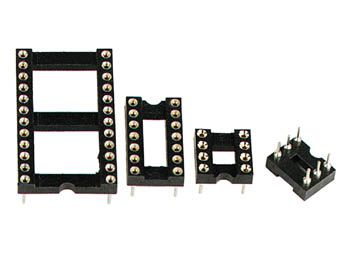

Support tulipe, 20p, 300 mil (20PT)

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Noir
• Couleurs supplémentaires : Gris
• Profondeur du produit : 25.3 mm
• Hauteur du produit : 10.2 mm
• Largeur du produit : 10.1 mm
• Poids Produit : 1.4 g
• Matériau : Polyester à renfort de verre
• Finition : Étamé
• Matériau du contact : Cuivre

Propriétés électriques

• Courant nominal maximum : 3 A
• Tension d'essai : 1000 V
• Résistance d'isolement minimale : 10000 MΩ
• Tension nominale VAC : 100 V AC

Caractéristiques techniques et performances

• Discontinuité électronique : 1 µs
• Résistance de contact maximale : 10 mΩ
• MIL : 300
• Nombre minimum de cycles de fonctionnement : 100
• Pitch : 2.54 mm
• Température de fonctionnement maximale : 125 °C
• Température minimale de fonctionnement : -55 °C
• Type de contact : Tulipe
• Nombre de contacts : 20
• Taux d'inflammabilité : UL 94 V-0

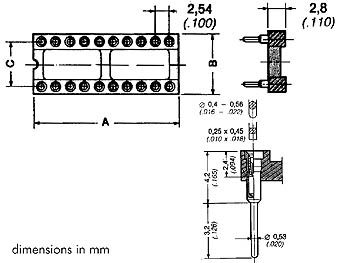

• Dimensions des prises IC : <ul><li>A: 25.3 mm</li><li>B: 10.1 mm</li><li>C: 7.62 mm</li></ul>
• Type de broche : Tourné
• Bande unique : Non

Installation et montage

• Type de prise IC : DIL
• Type de montage : Through hole
