Description
Présentation du produit

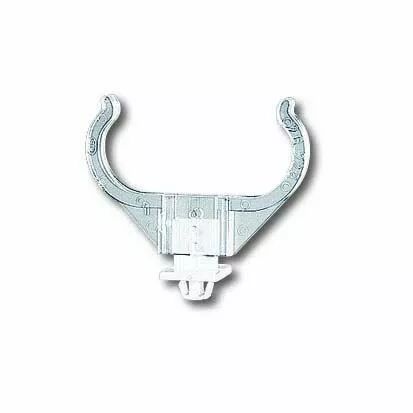

Ce support permet de maintenir la lampe à distance constante de la platine. Le réglage de hauteur doit correspondre à la douille et à la géométrie du montage.
Le pied et le support forment deux parties livrées séparément.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 131621
- Référence Orbitec complémentaire : DO 1223
- Format : 2G11-TCL
- Réglage de hauteur d'axe : 21, 24 ou 27 mm
- Fixation : Clips Ø5,5 mm
- Pied : Blanc
- Support : Transparent, polycarbonate résistant aux UV
- Constitution : Deux parties, pied et support livrés séparément
Utilisation et conseils pratiques
Comprendre la hauteur d'axe La hauteur d'axe positionne le centre de la lampe par rapport au support. Elle ne correspond pas à la hauteur totale de la douille et doit convenir au montage opposé.
Distinguer maintien et connexion Ce produit est le support mécanique de la lampe. Le calibre électrique de la douille voisine ne s'applique pas au support seul.
Comparer la fixation La fixation et l'espace disponible doivent correspondre au support du luminaire. Vérifiez la découpe, l'orientation de la douille et le cheminement des conducteurs avant remplacement.
