Description
Présentation du produit
Cette lampe miniature à filament assure la signalisation lumineuse dans les équipements prévus pour une source bi-pin T1 1/4. Elle permet de remplacer une lampe témoin tout en conservant le type de source et de connexion du dispositif.
Ses deux broches rigides, espacées de 2,54 mm, se montent dans un support adapté. Le corps de 4,2 mm de diamètre et de 14 mm de longueur doit disposer du dégagement nécessaire derrière le voyant.
Cette version fonctionne sous 48 V pour un courant nominal de 25 mA. La tension et le courant sont à comparer avec ceux de la lampe retirée, car un format identique ne suffit pas à établir la compatibilité électrique.

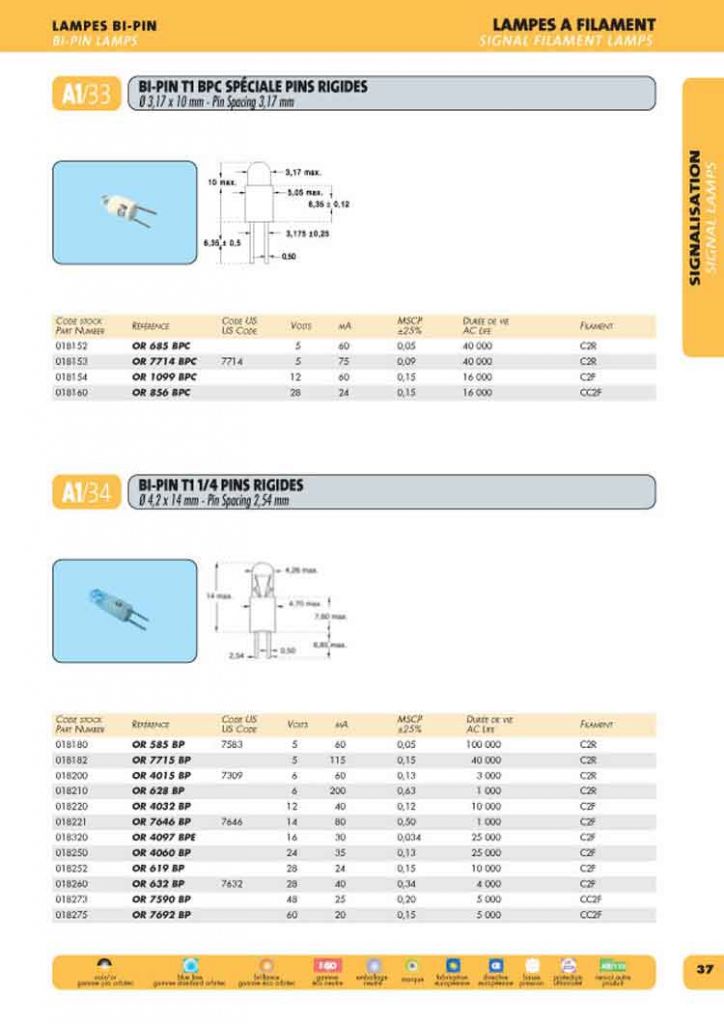

Caractéristiques techniques
- Marque : Orbitec
- Référence : 018273
- Référence complémentaire : OR 7590 BP
- Technologie : incandescence à filament
- Format : T1 1/4 bi-pin à broches rigides
- Diamètre : 4,2 mm
- Longueur : 14 mm
- Entraxe des broches : 2,54 mm
- Tension nominale : 48 V
- Courant nominal : 25 mA
- Intensité lumineuse moyenne sphérique : 0,20 MSCP (tolérance ±25 %)
- Durée de vie en alimentation AC : 5 000 h
- Filament : CC2F
Utilisation et conseils pratiques
Comment choisir le remplacement ? Contrôlez le diamètre, la longueur et surtout l'entraxe des deux broches. Un autre modèle bi-pin peut avoir un espacement différent et ne doit pas être forcé dans le support.
Quelle alimentation utiliser ? Utilisez le circuit de signalisation prévu pour 48 V et vérifiez le type de courant requis par l'équipement. Ne branchez pas cette lampe directement sur le réseau 230 V.
Comment la monter ? Coupez l'alimentation, laissez refroidir la lampe et engagez les broches sans les tordre. Conservez les diffuseurs et protections prévus par le fabricant de l'appareil.
