Description
Présentation du produit

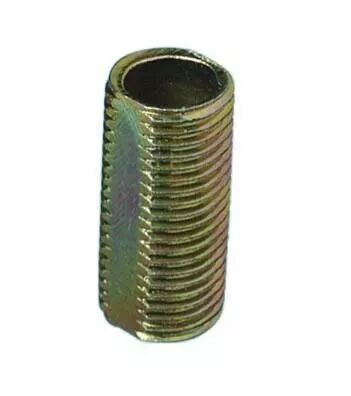

La tige Orbitec ACC 2463 permet d'assembler des éléments de luminaire possédant un raccord M10 x 1. Son passage central accueille les conducteurs lorsque le montage le prévoit.
Les méplats permettent un positionnement antirotation dans un logement adapté.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142565
- Référence Orbitec complémentaire : ACC 2463
- Type : Tige filetée métallique creuse
- Filetage : M10 x 1
- Longueur : 50 mm
- Finition : Zingué jaune
- Antirotation : Méplats
- Largeur entre méplats : 8 mm
Utilisation et conseils pratiques
Comprendre M10 x 1 M10 x 1 désigne un diamètre nominal de 10 mm et un pas de 1 mm. Le diamètre seul ne suffit pas : les deux pièces doivent posséder le même pas de filetage.
Prévoir la longueur utile La longueur doit couvrir l'épaisseur des pièces et laisser assez de filetage pour les raccords, écrous et rondelles. Vérifiez ce montage avant de choisir la tige.
Protéger le passage du câble Le câble doit traverser le passage central sans pincement. Prévoyez les isolateurs et dispositifs de maintien nécessaires aux extrémités du montage.
