Description
Présentation du produit

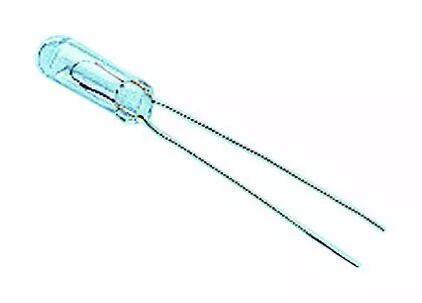

Cette micro-lampe à lentille sert de source lumineuse dans un montage optique ou de signalisation adapté aux lampes miniatures. La lentille intégrée à l'enveloppe participe à la direction de la lumière émise par le filament.
Le format TL1 1/2 présente un diamètre de 5 mm pour une longueur de 12 mm. Il faut contrôler à la fois la place disponible, le raccordement et la position de la lampe par rapport au récepteur ou à la fenêtre optique.
La tension nominale est de 2,5 V et le courant de 200 mA. La durée de vie indiquée pour un fonctionnement alternatif est de 1 000 heures. Ces caractéristiques servent à choisir la source adaptée au circuit, sans déduire une puissance non spécifiée.
Caractéristiques techniques
- Marque : Orbitec
- Référence : 018695
- Technologie : incandescence

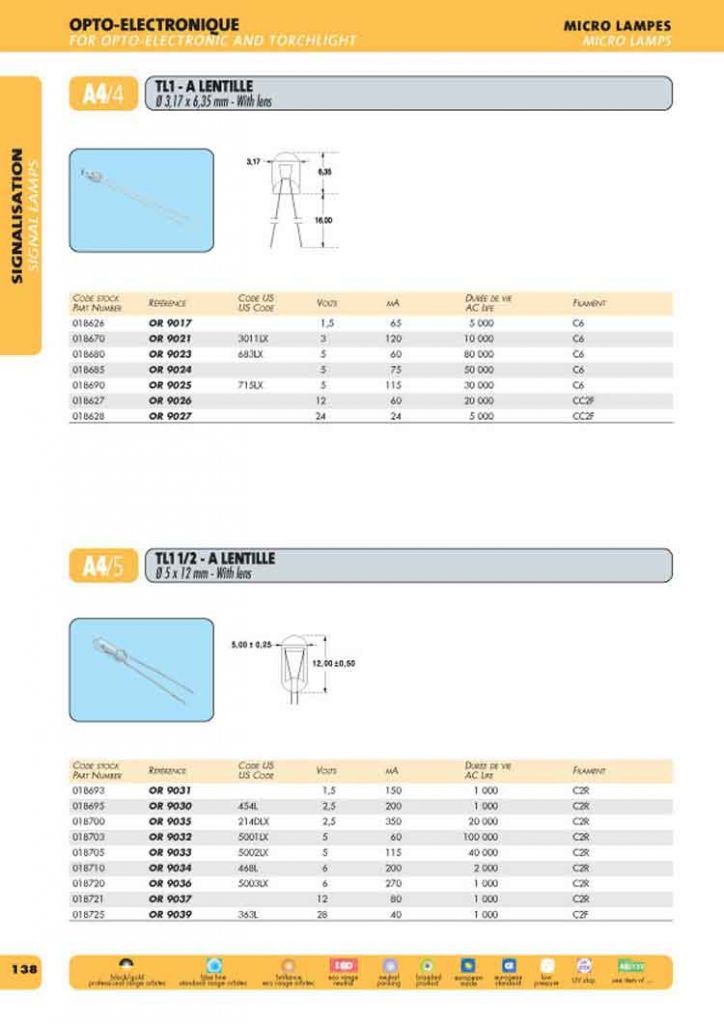

- Format : TL1 1/2 à lentille
- Désignation technique : OR 9030
- Tension nominale : 2,5 V
- Courant nominal : 200 mA
- Diamètre : 5 mm
- Longueur : 12 mm
- Durée de vie en AC : 1 000 h
- Filament : C2R
- Code US : 454L
Utilisation et conseils pratiques
Pourquoi une lentille ? Elle agit sur la lumière à la sortie de la lampe. Une micro-lampe sans lentille ou d'une autre géométrie ne donne pas nécessairement le même résultat dans un dispositif optique.
Quelle alimentation utiliser ? Attention : micro-lampe 2,5 V, ne pas brancher directement sur le réseau 230 V. Respectez la tension et le courant prévus par le circuit et vérifiez les prescriptions AC/DC de l'appareil.
Comment vérifier le montage ? Comparez la forme des connexions avec la pièce retirée et conservez son orientation dans le système optique. Coupez l'alimentation et laissez refroidir avant manipulation ; ne forcez pas sur l'enveloppe en verre.
