Micro-lampe TL3/4 à lentille 5 V 60 mA (018630)

Présentation du produit

Cette micro-lampe à lentille sert de source lumineuse dans les petits montages de signalisation et d'opto-électronique. Sa lentille intégrée oriente la lumière dans le système qui la reçoit ; elle doit donc être placée conformément au montage d'origine.

Le format TL3/4, de 2,4 x 5 mm, répond aux contraintes de place des ensembles miniatures. Il faut vérifier la fixation et le raccordement existants plutôt que choisir la lampe uniquement d'après son aspect.

Cette version à filament est caractérisée par une tension de 5 V et un courant de 60 mA. Une lampe miniature de mêmes dimensions peut avoir des besoins électriques différents.

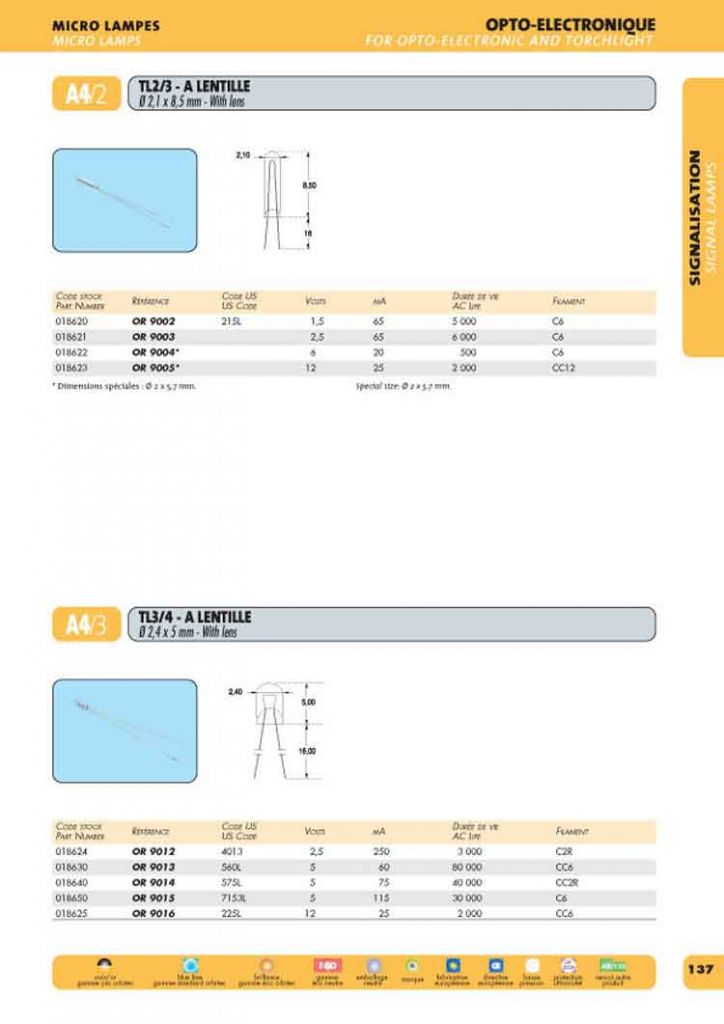

Caractéristiques techniques

• Marque : Orbitec.
• Référence : 018630.
• Tension nominale : 5 V.
• Dimensions (diamètre x longueur) : 2,4 x 5 mm.
• Technologie : lampe à filament avec lentille.
• Format : TL3/4.
• Référence complémentaire : OR 9013.
• Courant nominal : 60 mA.
• Durée de vie en courant alternatif : 80 000 h.
• Filament : CC6.
• Code US : 560L.

Utilisation et conseils pratiques

Que vérifier sur le montage ? Comparez les dimensions 2,4 x 5 mm, le raccordement et la position de la lentille. Conservez l'alignement optique de la lampe remplacée.

Quelle alimentation utiliser ? Attention : micro-lampe 5 V, ne pas brancher directement sur le réseau 230 V. Le circuit doit être adapté au courant nominal de 60 mA.

Comment la manipuler ? Coupez l'alimentation et intervenez sans exercer d'effort sur la lentille ni sur les connexions. Respectez la méthode de fixation prévue pour le composant.

• Culot TL3/4
• Tension 5.00 Volt
• Poids 0.10 g
