Description
Présentation du produit

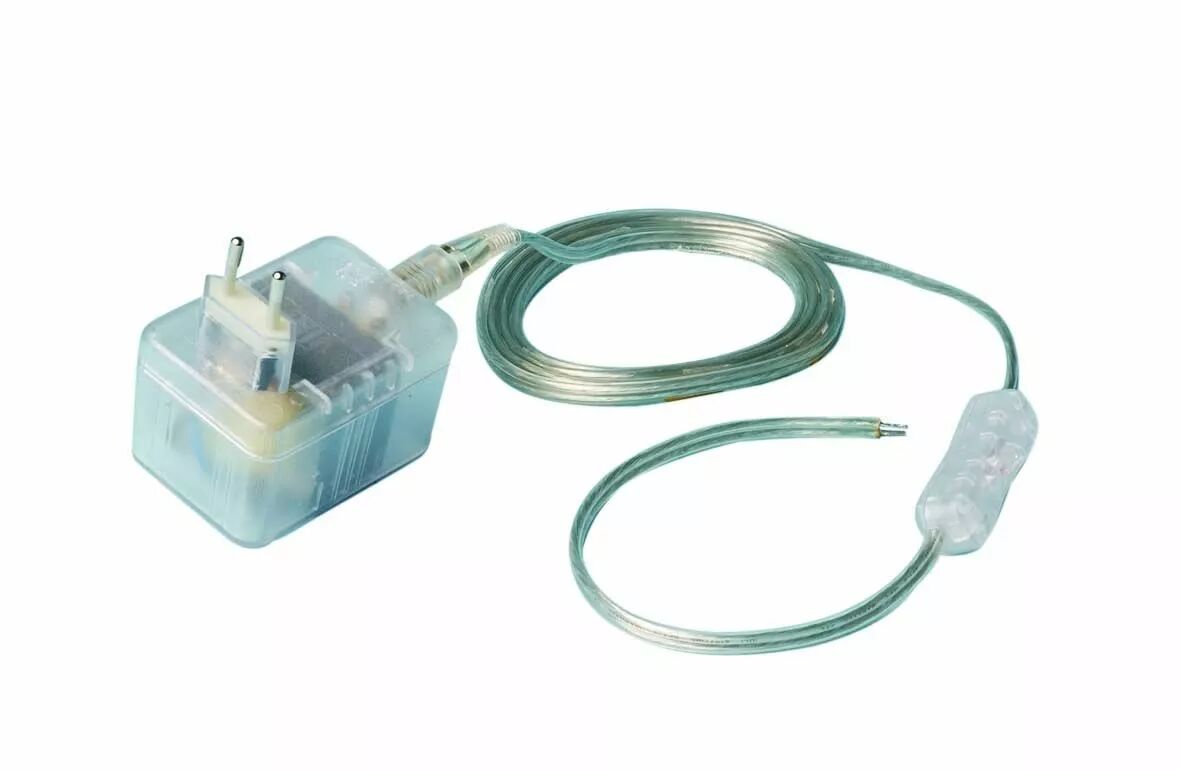

Ce transformateur-prise alimente un luminaire halogène basse tension depuis une prise de courant adaptée à sa tension d'entrée.
La commande trois positions offre une position d'arrêt et deux niveaux d'éclairage, sous réserve de respecter la charge minimale nécessaire au fonctionnement à 50 %.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 161250
- Référence Orbitec complémentaire : TE 1220
- Technologie : Transformateur électronique pour halogène TBT
- Entrée : 230 V AC, 50/60 Hz
- Sortie : 12 V AC
- Puissance : 20 à 75 W
- Couleur : Noir
- Dimensions L x l x h x H : 92 x 46 x 55 x 36 mm
- Température ambiante Ta : 50 °C
- Température Tc : 85 °C
- Interrupteur : 3 positions ON/OFF/ON, à monter
- Réduction d'éclairage : 50 % à partir d'une puissance totale minimale de 55 W
Utilisation et conseils pratiques
Dimensionner la charge Additionnez les puissances des lampes halogènes raccordées et respectez la charge minimale comme la charge maximale. Choisissez des lampes 12 V compatibles avec une alimentation électronique, et non des lampes secteur 230 V.
Vérifier la prise et le réseau L'entrée se raccorde à un réseau 230 V AC. Montez l'interrupteur selon le schéma prévu et vérifiez sa position avant la mise sous tension.
Utiliser l'interrupteur Le mode d'éclairage à 50 % exige au moins 55 W de lampes raccordées. Avec une charge inférieure, ne présumez pas du fonctionnement de ce second niveau.
Respecter les températures Ta désigne la température ambiante admissible ; Tc correspond à la limite au point de contrôle du boîtier. Prévoyez un emplacement où la chaleur peut se dissiper et où ces valeurs restent respectées.
