Description
Présentation du produit

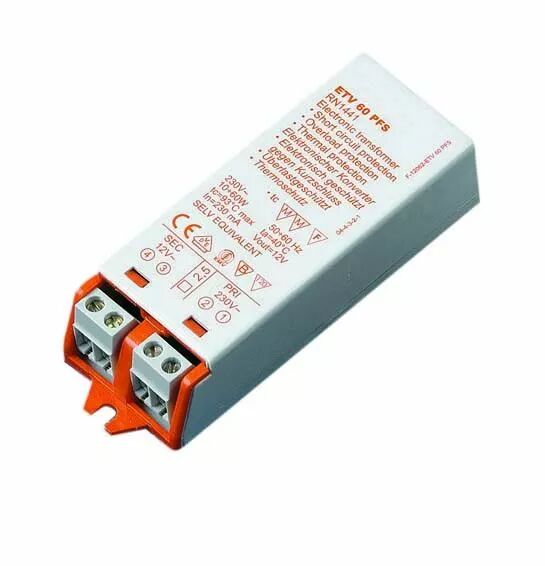

Ce transformateur alimente un éclairage halogène basse tension depuis le secteur. Sa plage de charge permet de choisir l'association de lampes adaptée au luminaire.
La fonction de variation permet de régler l'éclairage avec une commande compatible. Les dimensions et les températures de fonctionnement doivent être vérifiées avant remplacement.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 161275
- Référence Orbitec complémentaire : TE 1176
- Technologie : Transformateur électronique pour lampes halogènes TBT
- Plage de puissance : 10 à 60 W
- Entrée : 230 V AC, 50/60 Hz
- Sortie : 12 V AC
- Classe : I, à intégrer
- Variation : Fin de phase
- Dimensions : 88 x 31 x 20 mm
- Température ambiante Ta : -15 à +40 °C
- Température Tc : 80 °C
- Protection : RC
- Homologation : VDE
Utilisation et conseils pratiques
Dimensionner la charge Additionnez les puissances des lampes halogènes raccordées et respectez la charge minimale comme la charge maximale. Choisissez des lampes 12 V compatibles avec une alimentation électronique, et non des lampes secteur 230 V.
Choisir la commande Utilisez un variateur compatible avec la méthode de variation indiquée et la charge totale. Une sortie 12 V alternatif ne remplace pas une alimentation 12 V continu pour ruban LED.
Prévoir un montage intégré Ce modèle doit être incorporé dans un luminaire ou un boîtier adapté. Vérifiez la fixation, la protection des connexions et les dispositions de mise à la terre prévues pour le montage de classe I.
Respecter les températures Ta désigne la température ambiante admissible ; Tc correspond à la limite au point de contrôle du boîtier. Prévoyez un emplacement où la chaleur peut se dissiper et où ces valeurs restent respectées.
