Description
Présentation du produit

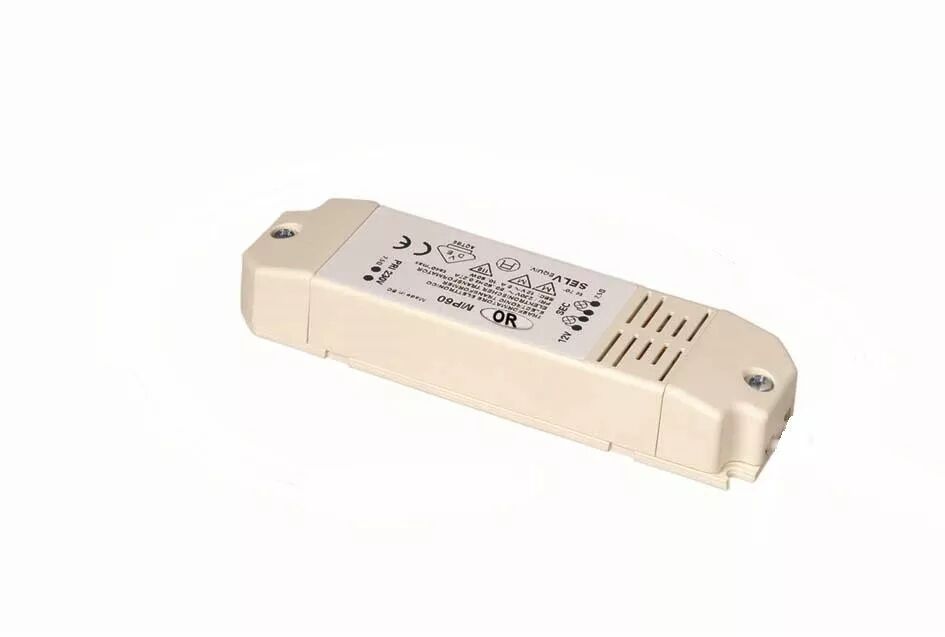

Ce transformateur alimente des lampes halogènes basse tension depuis le secteur. Sa double sortie au secondaire facilite le raccordement de plusieurs lampes, dans la limite de charge totale prévue.
La version indépendante de classe II possède un secondaire précâblé, avec fils silicone haute température et embouts sertis.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 161465
- Référence Orbitec complémentaire : TE 1032
- Technologie : Transformateur électronique pour halogène TBT
- Puissance : 20 à 70 W
- Entrée : 230 V AC +10 %, 50/60 Hz
- Sortie : 12 V AC
- Variation : Fin de phase
- Classe : II, usage indépendant
- Protection : IP40, RC
- Dimensions : 118 x 33 x 22 mm
- Température ambiante Ta : 40 °C
- Température Tc : 80 °C
- Connexion primaire : Un bornier, 2 bornes
- Connexion secondaire : Double bornier, 4 bornes
- Secondaire précâblé : Deux fils silicone de 40 cm, 0,75 mm², T180 °C, embouts sertis
Utilisation et conseils pratiques
Additionner les puissances La somme des puissances des lampes halogènes raccordées doit rester entre 20 et 70 W. Le minimum de charge compte autant que le maximum pour choisir ce transformateur.
Choisir le variateur La variation doit utiliser un appareil adapté aux transformateurs électroniques en fin de phase. La sortie est en 12 V alternatif ; elle ne constitue pas une alimentation 12 V continu pour ruban LED.
Comprendre la classe II La classe II correspond à une protection par double isolation. Ce modèle capoté permet un montage indépendant, en conservant les capots, les serre-câbles et les dispositions d'isolation prévus.
Comprendre Ta et Tc Ta désigne la température ambiante de fonctionnement ; Tc la température au point de contrôle du boîtier. L'installation doit respecter les deux limites, avec la charge prévue.
