Description
Présentation du produit

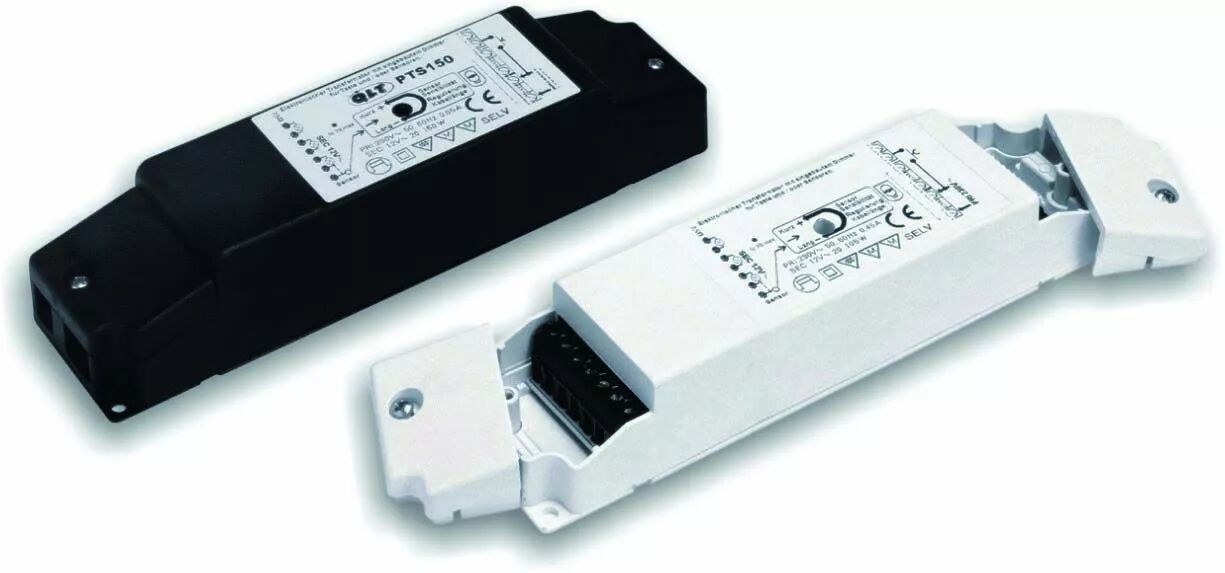

Ce transformateur permet de commander et de faire varier un éclairage halogène basse tension. Il accepte une ou plusieurs touches sensitives côté secondaire, ainsi que des boutons-poussoirs sans voyant sur la ligne d'alimentation.
Le réglage de sensibilité adapte la réaction de la touche tactile au montage. Les cache-bornes et serre-câbles assurent le maintien des connexions dans l'installation prévue.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 161463
- Référence Orbitec complémentaire : TE 1096
- Entrée : 230 V AC +10 %, 50/60 Hz
- Sortie : 12 V AC +10 %
- Puissance : 35 à 105 W
- Classe : II, indépendant
- Protection : RCT, IP30
- Commande : Touche sensitive et/ou bouton-poussoir sans voyant
- Réglage : Sensibilité tactile par vis
- Mémoire : Sans fonction mémoire
- Connexion primaire : Double bornier
- Connexion secondaire : Triple bornier
- Température ambiante Ta : 40 °C
- Température Tc : 70 °C
- Diamètre des câbles : 4 à 8-9 mm
Utilisation et conseils pratiques
Dimensionner la charge Additionnez les puissances des lampes halogènes raccordées et respectez la charge minimale comme la charge maximale. Choisissez des lampes 12 V compatibles avec une alimentation électronique, et non des lampes secteur 230 V.
Choisir le mode de commande Le poussoir sans voyant et la touche sensitive se raccordent à des endroits différents du circuit. Suivez le schéma propre à ce transformateur et vérifiez le fonctionnement du réglage tactile avant de fermer le luminaire.
Comprendre la classe II La double isolation assure la protection électrique sans raccordement de protection à la terre du transformateur. Le câblage et le montage doivent conserver cette isolation, y compris au niveau des connexions.
Respecter les températures Ta désigne la température ambiante admissible ; Tc correspond à la limite au point de contrôle du boîtier. Prévoyez un emplacement où la chaleur peut se dissiper et où ces valeurs restent respectées.
