Description
Présentation du produit

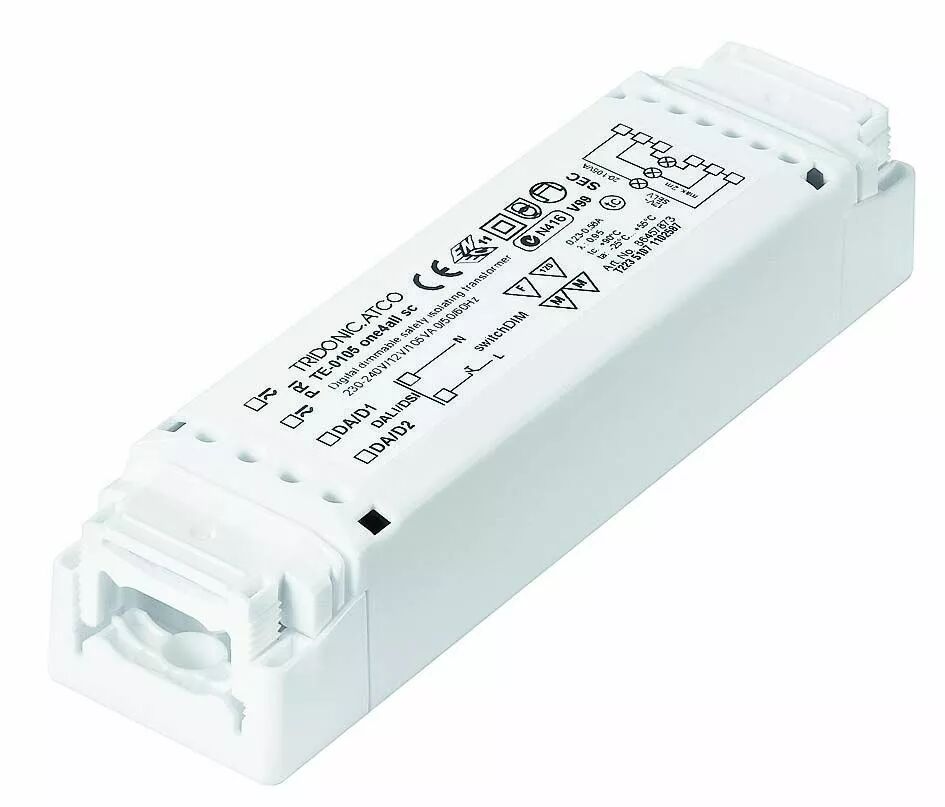

Ce transformateur associe l'alimentation d'un éclairage halogène basse tension à une commande de variation numérique ou par poussoir. Il convient à une installation pilotée par DALI ou DSI, ainsi qu'au montage switchDIM prévu pour un bouton-poussoir.
Les fonctions numériques permettent la signalisation de défauts et le paramétrage du fonctionnement. La sortie reste en 12 V alternatif, y compris lorsque l'entrée reçoit une alimentation continue.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 161486
- Référence Orbitec complémentaire : TE 1128
- Entrée : 230-240 V AC/DC ; 50/60 Hz en alternatif
- Sortie : 12 V AC
- Puissance : 20 à 105 W
- Classe : II, indépendant
- Variation : DALI, DSI ou bouton-poussoir ; plage 1 à 100 %
- Fonctionnement sur courant continu : Puissance de lampe à 70 %
- Fréquence de service : 29 kHz
- Facteur de puissance : Cos phi > 0,95
- Protection : RCT, IP20
- Dimensions : 167 x 42 x 31 mm
- Température ambiante Ta : -25 à +55 °C
- Température Tc : 90 °C
- Bornes primaire / secondaire : 4 / 6
- Liaison vers les lampes : 2 m au maximum
Utilisation et conseils pratiques
Dimensionner la charge Additionnez les puissances des lampes halogènes raccordées et respectez la charge minimale comme la charge maximale. Choisissez des lampes 12 V compatibles avec une alimentation électronique, et non des lampes secteur 230 V.
Distinguer les commandes Le bus DALI ou DSI et le poussoir switchDIM utilisent les raccordements prévus par leur schéma respectif. Choisissez le mode de pilotage avant le câblage et respectez la longueur maximale de 2 m côté lampes.
Tenir compte du fonctionnement en continu L'alimentation DC modifie le niveau de puissance délivré à la lampe. Cette particularité doit être intégrée au dimensionnement et au paramétrage de l'installation.
Comprendre la classe II La double isolation assure la protection électrique sans raccordement de protection à la terre du transformateur. Le câblage et le montage doivent conserver cette isolation, y compris au niveau des connexions.
Respecter les températures Ta désigne la température ambiante admissible ; Tc correspond à la limite au point de contrôle du boîtier. Prévoyez un emplacement où la chaleur peut se dissiper et où ces valeurs restent respectées.
