Description
Présentation du produit

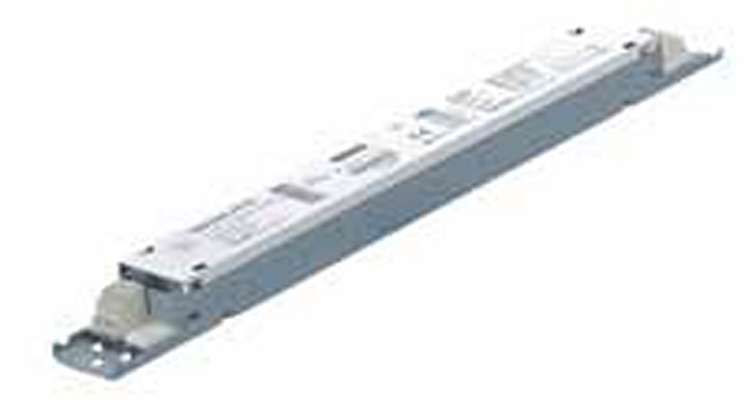

Ce ballast assure l'alimentation de lampes fluorescentes dans un luminaire dont les douilles et le câblage correspondent aux associations indiquées.
Lampes prévues : T5 G5 : 2 x 14 / 21 / 28 / 35 W ; TCL HE 2G11 HE : 2 x 28 W.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127029
- Référence Orbitec complémentaire : BE 1315
- Technologie : Ballast électronique pour lampes fluorescentes
- Variation : Non gradable
- Alimentation : 198 à 264 V AC ; 176 à 280 V DC, démarrage à partir de 198 V DC
- Dimensions : 360 x 30 x 21 mm
- Entraxe de fixation : 350 mm
- Fréquence de fonctionnement : Au moins 40 kHz
- Démarrage à chaud : Au plus 1,5 s
- Durée de vie moyenne : 50 000 h à Ta maximale, taux de défaillance au plus 0,2 % pour 1 000 h
- Gamme : PC PRO LP
- Protection : IP20
- Destination : Luminaires de classe I ou II
- Facteur de puissance : Supérieur à 0,94
- Protection des lampes : Coupure automatique en fin de vie ou en cas de lampe défectueuse
- Après changement de lampe : Rallumage automatique
- Connexion : Borniers à clips
- Lampes compatibles : T5 G5 : 2 x 14 / 21 / 28 / 35 W
- Lampes compatibles : TCL HE 2G11 HE : 2 x 28 W
- Fonctionnement avec T5 G5 2 x 14 W : puissance du circuit 31,0 W ; courant 0,14 A à 240 V / 50 Hz ; Tc 80 °C ; Ta -25 à +50 °C
- Fonctionnement avec T5 G5 2 x 21 W : puissance du circuit 45,5 W ; courant 0,20 A à 240 V / 50 Hz ; Tc 80 °C ; Ta -25 à +50 °C
- Fonctionnement avec T5 G5 2 x 28 W : puissance du circuit 61,0 W ; courant 0,26 A à 240 V / 50 Hz ; Tc 80 °C ; Ta -25 à +50 °C
- Fonctionnement avec T5 G5 2 x 35 W : puissance du circuit 76,5 W ; courant 0,33 A à 240 V / 50 Hz ; Tc 80 °C ; Ta -25 à +50 °C
- Fonctionnement avec TCL HE 2G11 HE 2 x 28 W : puissance du circuit 54,5 W ; courant 0,23 A à 240 V / 50 Hz ; Tc 70 °C ; Ta -25 à +50 °C
Utilisation et conseils pratiques
Respecter la classe du luminaire Ce ballast peut équiper un luminaire de classe I ou II selon son montage. Conservez les dispositions de mise à la terre ou d'isolation prévues par le luminaire ; le remplacement du ballast ne change pas sa classe de protection.
Choisir la bonne lampe Chaque association ci-dessus lie un type de lampe, un culot, une puissance et un nombre de lampes. Le même culot ne garantit pas qu'une autre puissance soit acceptée. Les lampes à LED nécessitent leur propre validation de compatibilité.
Préparer le remplacement Comparez les dimensions, l'entraxe et le schéma des connexions avec ceux du luminaire. Le câblage doit suivre le schéma du ballast, y compris les longueurs maximales des fils de lampe.
Comprendre Ta et Tc Ta correspond à la température ambiante de fonctionnement ; Tc à la température au point de contrôle du boîtier. Respectez les deux limites pour la combinaison de lampes utilisée.
Comprendre « non gradable » Ce ballast assure un éclairage à niveau fixe. Pour faire varier la lumière, il faut un ensemble lampe, ballast et commande conçu pour la gradation.
