Description
Présentation du produit

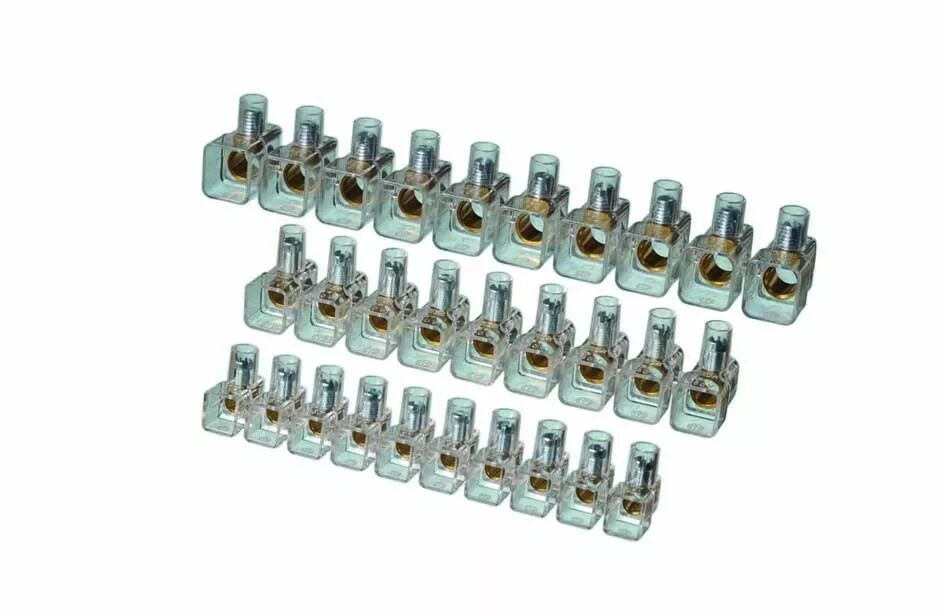

Le bloc Orbitec ACC 1284 réunit dix positions de connexion fermées. La barrette sécable permet de préparer les positions nécessaires au montage.
Les contacts en laiton nickelé sont serrés par des vis imperdables en acier galvanisé. Ce modèle se distingue des barrettes ouvertes de la même famille.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 144660
- Référence Orbitec complémentaire : ACC 1284
- Type : Bloc de jonction fermé, sécable
- Pôles : 10
- Section nominale : 2,5 mm²
- Tension : 450 V
- Température : 85 °C
- Indice de protection : IP20
- Corps : Polyamide PA 6,6
- Bornes : Laiton nickelé
- Vis : Acier galvanisé, imperdables
- Tension d'essai : 2 500 V
Utilisation et conseils pratiques
Choisir le bloc de jonction La section nominale doit correspondre aux conducteurs du montage. Le fait que plusieurs versions aient dix pôles ne rend pas leurs sections admissibles identiques.
Prévoir l'enveloppe de montage Le bloc doit être placé dans une enveloppe adaptée à l'appareil. La désignation « fermé » du connecteur ne signifie pas que le raccordement complet est étanche.
Interpréter la tenue thermique La valeur 85 °C correspond à la tenue thermique du composant. Elle ne permet pas de déduire la puissance admissible de l'ensemble, qui dépend aussi des câbles et des autres accessoires.
