Description
Présentation du produit

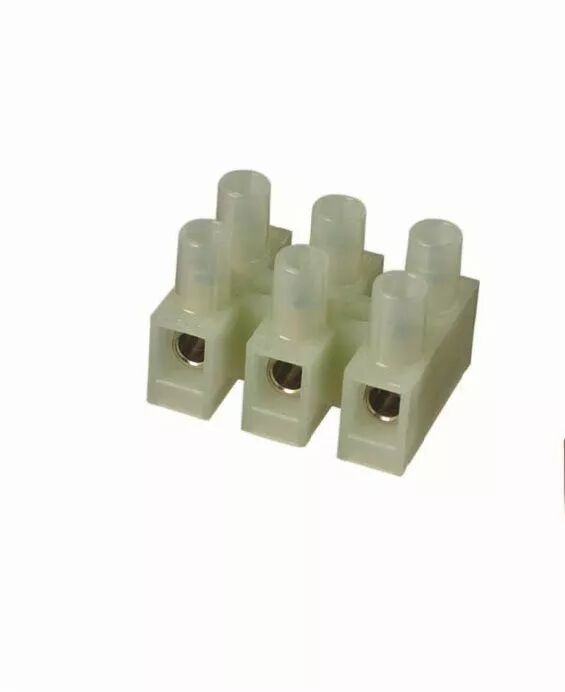

La barrette Orbitec ACC 1260 assure la jonction des conducteurs par bornes à vis. Sa construction sécable permet d'adapter le nombre de positions au raccordement prévu.
Les bornes sont en laiton nickelé et les vis en acier galvanisé sont imperdables. Cette version standard est donnée pour 140 °C.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 144640
- Référence Orbitec complémentaire : ACC 1260
- Type : Barrette de jonction sécable à vis
- Pôles : 3
- Section nominale : 2,5 mm²
- Température : 140 °C
- Tension : 400 V
- Intensité : 24 A
- Longueur : 26,6 mm
- Indice de protection : IP20
- Corps : Polyamide PA 6,6
- Bornes : Laiton nickelé
- Vis : Acier galvanisé, imperdables
- Tension d'essai : 2 500 V
Utilisation et conseils pratiques
Adapter le nombre de connexions Chaque pôle correspond à une liaison distincte. Le nombre de positions se choisit en fonction des conducteurs à raccorder, sans réunir des circuits qui doivent rester séparés.
Distinguer tension d'essai et utilisation Les 2 500 V correspondent à un essai d'isolement. Pour l'utilisation, retenez la tension et le courant indiqués pour cette référence.
Interpréter la tenue thermique La valeur 140 °C correspond à la tenue thermique du composant. Elle ne permet pas de déduire la puissance admissible de l'ensemble, qui dépend aussi des câbles et des autres accessoires.
