Description
Présentation du produit

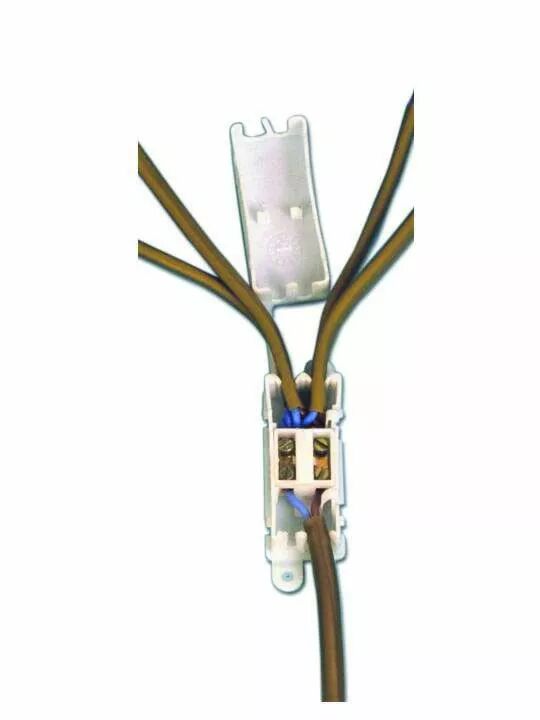

Le boîtier Orbitec ACC 1196 forme une enveloppe isolante de classe II autour d'une connexion à deux pôles. Le bornier amovible facilite l'accès aux raccordements avant fermeture.
Cette version répartit une arrivée vers un à quatre câbles méplats, avec maintien des câbles de chaque côté.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142526
- Référence Orbitec complémentaire : ACC 1196
- Type : Boîtier de connexion bipolaire
- Couleur : Blanc
- Composition : Boîtier, couvercle et bornier amovible
- Dimensions L x l x H : 48,5 x 21 x 14,5 mm
- Température d'utilisation continue : 105 °C
- Fonction isolante : Enveloppe de classe II autour de la connexion
- Câble d'arrivée : 1 câble rond ou méplat double isolation, 2 x 0,75 mm²
- Câbles opposés : 1 à 4 câbles méplats H03VVH2-F, 2 x 0,75 mm²
- Maintien des câbles : De chaque côté du boîtier
Utilisation et conseils pratiques
Comprendre l'enveloppe de classe II Le boîtier et sa fermeture réalisent une isolation supplémentaire autour de la connexion prévue. Ils ne suffisent pas à transformer à eux seuls l'ensemble d'un luminaire de classe I en classe II.
Respecter les câbles admis L'arrivée accepte un câble rond ou plat de 2 x 0,75 mm² ; les départs sont des câbles méplats H03VVH2-F de 2 x 0,75 mm². Vérifiez leur maintien sans traction sur les bornes.
Prévoir la connexion complète Le nombre de départs ne détermine pas la puissance totale autorisée. Vérifiez les limites des conducteurs, du bornier et du circuit qui les alimente.
