Description
Présentation du produit

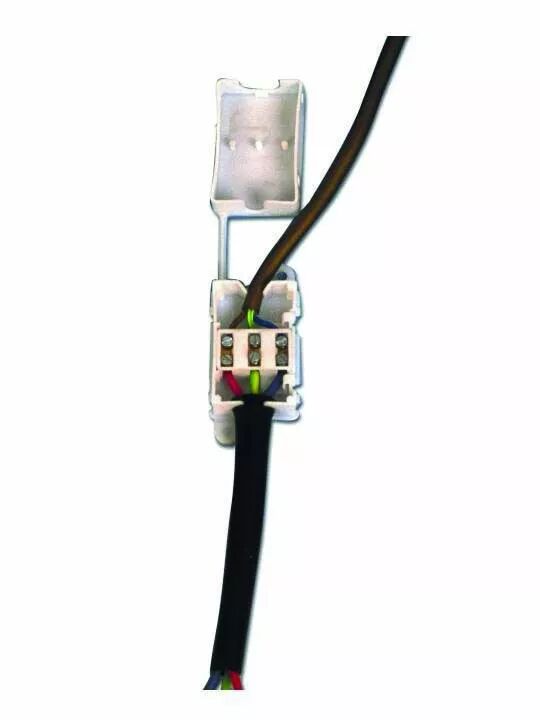

Le boîtier Orbitec ACC 1204 réunit les conducteurs d'arrivée de l'installation et le câble du luminaire dans une enveloppe fermée. Son bornier amovible facilite l'accès au raccordement.
Le manchon souple assure l'isolation supplémentaire des conducteurs à simple isolation avant leur entrée dans le boîtier. Le câble du luminaire est maintenu côté opposé.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 124523
- Référence Orbitec complémentaire : ACC 1204
- Type : Boîtier de connexion avec manchon
- Pôles : 3
- Couleur : Blanc
- Composition : Boîtier, couvercle, bornier amovible et manchon souple
- Dimensions L x l x H : 42,5 x 27,5 x 11,5 mm
- Manchon d'isolation : Longueur 8 cm
- Température continue : 105 °C
- Arrivée côté manchon : 3 conducteurs simple isolation de 1,5 mm²
- Câble opposé : 1 câble rond à double isolation : 3 x 0,50 ou 3 x 0,75 mm²
Utilisation et conseils pratiques
Choisir le nombre de pôles Cette version comporte 3 pôles. Choisissez le nombre de connexions correspondant au câblage du luminaire et conservez la liaison de terre lorsqu'elle est nécessaire.
Préserver les connexions Le maintien doit agir sur la gaine du câble pour éviter de transmettre une traction aux bornes. Il ne remplace pas le raccordement électrique ni la fixation du luminaire à son support.
Prévoir l'environnement de pose Cette version standard se distingue des modèles IP44. Vérifiez le niveau de protection demandé au point de raccordement avant de choisir le boîtier.
