Description
Présentation du produit

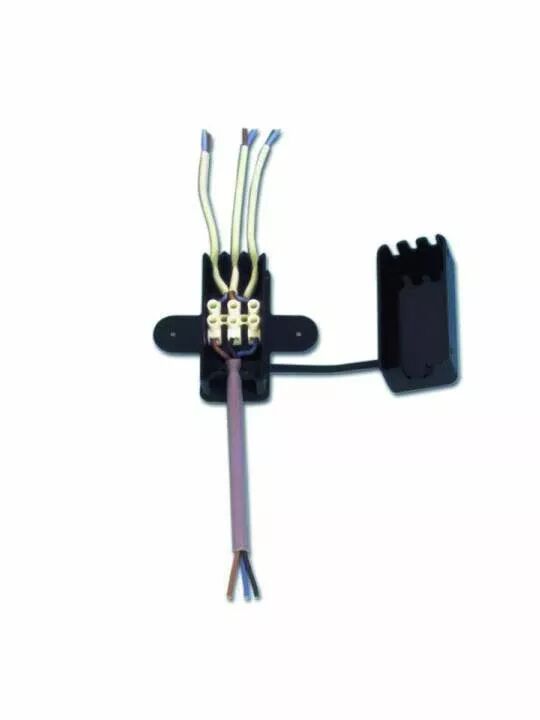

Le boîtier Orbitec ACC 1216 forme une enveloppe isolante de classe II autour d'un bornier de connexion à trois pôles. Il possède une sortie unique d'un côté et des possibilités de sortie multiples de l'autre.
Il permet d'organiser la liaison entre un câble à trois conducteurs et les conducteurs ou câbles du luminaire. Les oreilles de fixation s'ajoutent à l'encombrement du corps.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142528
- Référence Orbitec complémentaire : ACC 1216
- Type : Boîtier et couvercle pour bornier 3 pôles
- Couleur : Noir
- Dimensions hors oreilles de fixation : 75 x 35,5 x 21,5 mm
- Température continue : 120 °C
- Côté sortie unique : Câble H05VV-F à 3 conducteurs
- Côté sorties multiples : Câble à 2 conducteurs à double isolation, méplat ou rond, ou 3 fils à simple conducteur et double isolation de 2,50 mm²
- Fonction : Enveloppe isolante de classe II
Utilisation et conseils pratiques
Comprendre l'isolation de la connexion Une enveloppe de classe II apporte une isolation supplémentaire autour de la connexion prévue. Elle ne transforme pas à elle seule l'ensemble d'un luminaire de classe I en classe II.
Prévoir la place du boîtier Les 75 x 35,5 x 21,5 mm concernent le corps. Réservez aussi la place des oreilles de fixation et du cheminement des câbles.
Composer le raccordement Le boîtier et le couvercle assurent l'enveloppe. Choisissez le bornier et les conducteurs adaptés à l'appareil ; le nombre de pôles ne définit pas le courant admissible.
