Description
Présentation du produit

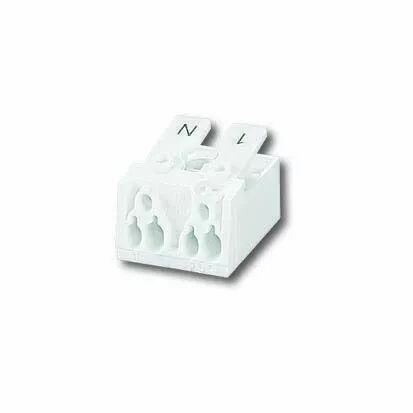

Le bornier Orbitec ACC 1228 sert au raccordement des conducteurs dans un appareil ou un luminaire. Le débloqueur intégré permet de libérer le conducteur lors d'une intervention hors tension.
Côté appareil, cette gamme est destinée aux conducteurs rigides monobrins et aux conducteurs à sept brins. Le mode de fixation se choisit selon le support de montage.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 144601
- Référence Orbitec complémentaire : ACC 1228
- Pôles : 2
- Tension : 450 V
- Intensité : 16 A
- Température ambiante : -35 à +80 °C
- Fixation : À visser
- Débloqueur : Intégré
- Conducteurs côté appareil : Rigides monobrins ou à 7 brins
- Marquage : 1N
Utilisation et conseils pratiques
Choisir le conducteur La compatibilité côté appareil porte sur le monobrin et le conducteur à sept brins. Elle ne doit pas être étendue à tout câble souple multibrin sans vérifier son admission.
Adapter la fixation La fixation à vis et la fixation à clips correspondent à des supports différents. Comparez le mode de maintien du bornier avec l'emplacement disponible.
Compléter le maintien du câble Un serre-câble adapté évite que la traction du cordon ne s'exerce sur les contacts. Le bornier réalise la connexion électrique, pas à lui seul le maintien de tout le cordon.
