Description
Présentation du produit

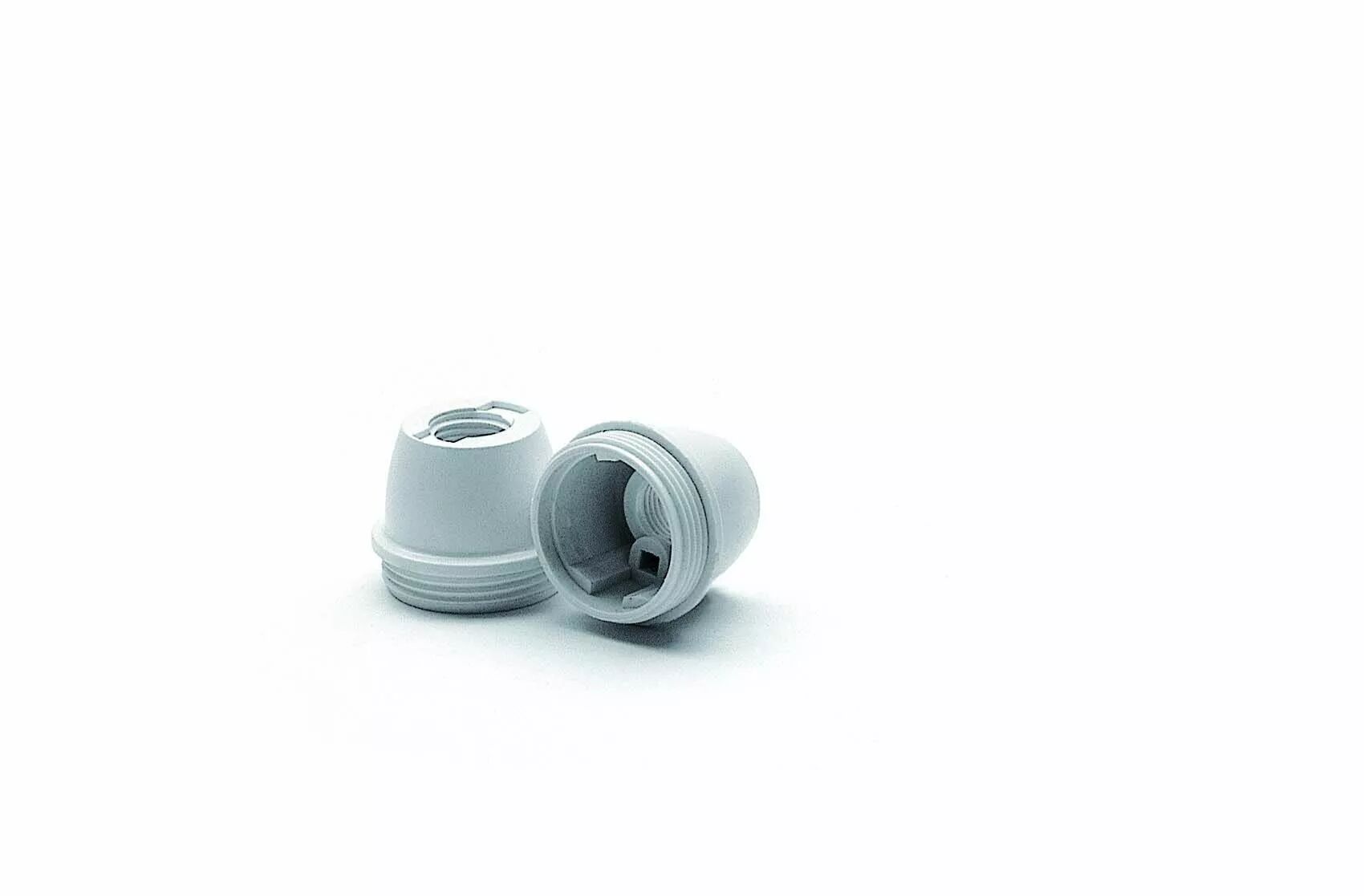

Ce capuchon blanc relie la douille E14 à la tige filetée du luminaire. Son raccord est en plastique.
Il complète l'enveloppe de la douille ; le maintien et l'isolation du câble doivent être adaptés à l'assemblage.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 140353
- Référence Orbitec complémentaire : DO 2352
- Type : Capuchon séparé de douille E14 en trois parties
- Couleur : Blanc
- Corps : Thermoplastique teinté dans la masse
- Raccord : M10 x 1 dans la matière plastique
- Blocage de tige : Version sans vis de blocage
- Diamètre du corps : 26 mm
- Longueur totale : 21 mm
- Hauteur du capuchon hors emboîtement : 15,5 mm
- Gamme associée : E14 thermoplastique en trois parties, 250 V, 2 A, T190 °C
Utilisation et conseils pratiques
Comprendre le raccord M10 x 1 M10 x 1 désigne le raccord de fixation sur la tige du luminaire : diamètre nominal 10 mm, pas 1 mm. Il se distingue du culot de la lampe et du filetage extérieur destiné aux bagues.
Prévoir les pièces complémentaires Le capuchon ne contient pas à lui seul les contacts de lampe. Prévoyez la pastille et la chemise de la même gamme, ainsi que l'isolateur serre-câble selon le montage.
Maintenir le câble Le serre-câble retient la gaine pour éviter de transmettre les tractions aux connexions. Choisissez la forme et la section de câble admises par la pièce, puis vérifiez son maintien dans le montage.
