Description
Présentation du produit

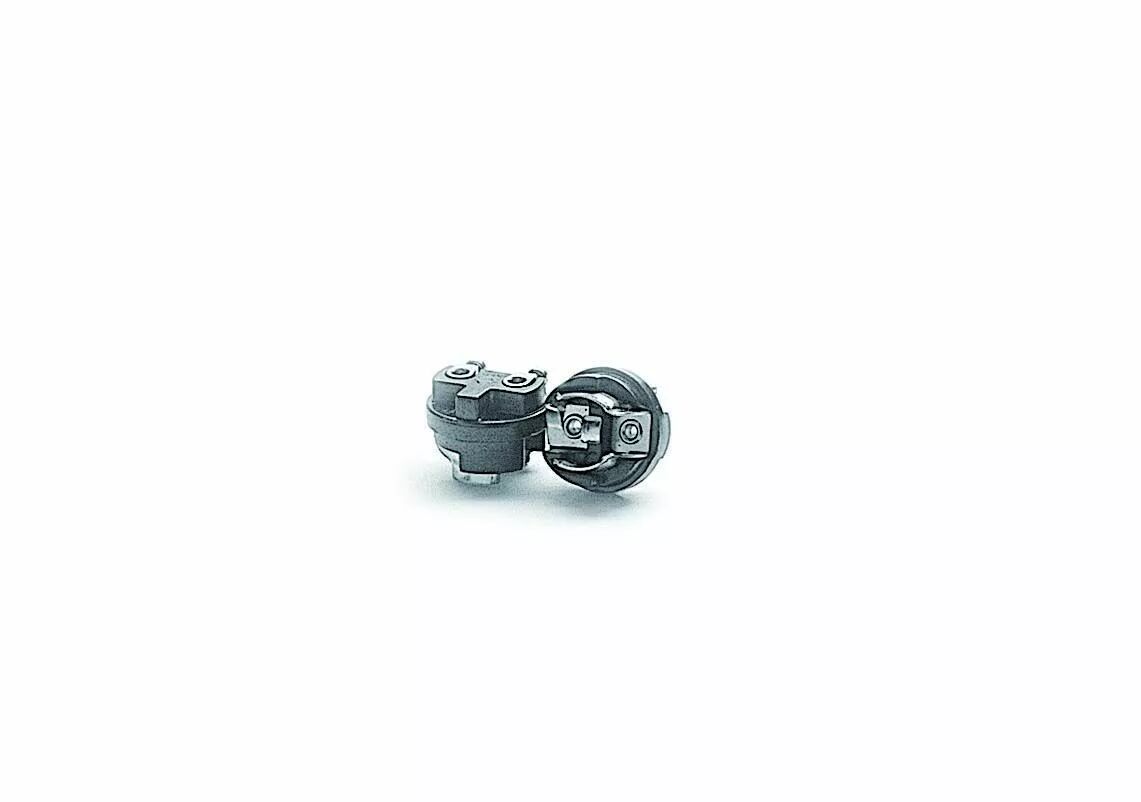

La pastille Orbitec DO 2320 forme l'élément de contact et de raccordement d'une douille E14 en plusieurs parties. Elle prend place à l'intérieur de la chemise avec le capuchon de la gamme.
Cette version noire utilise des connexions à vis. Elle permet de remplacer l'insert correspondant sans confondre le système à vis et le système automatique.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 140225
- Référence Orbitec complémentaire : DO 2320
- Type : Pastille de contact
- Gamme : E14 bakélite à assembler
- Couleur : Noir
- Connexion : À vis
- Conducteurs admis : Rigides ou souples de 0,5 à 1,5 mm²
- Caractéristiques de la gamme assemblée : 250 V, 2 A, T190 °C
- Matériau de la pastille : Thermoplastique
Utilisation et conseils pratiques
Composer une douille complète Cette pièce s'associe aux autres éléments de la même gamme : chemise extérieure, pastille de contact et capuchon. Vérifiez leur correspondance avant de remplacer un élément isolé.
Choisir la connexion Les bornes à vis maintiennent le conducteur par serrage. Choisissez une section comprise entre 0,5 et 1,5 mm² et vérifiez le bon maintien du raccordement.
Choisir une ampoule E14 E14 désigne le petit culot à vis de 14 mm. Choisissez une ampoule de tension adaptée au circuit, puis vérifiez sa puissance et son encombrement par rapport au luminaire.
