Description
Présentation du produit

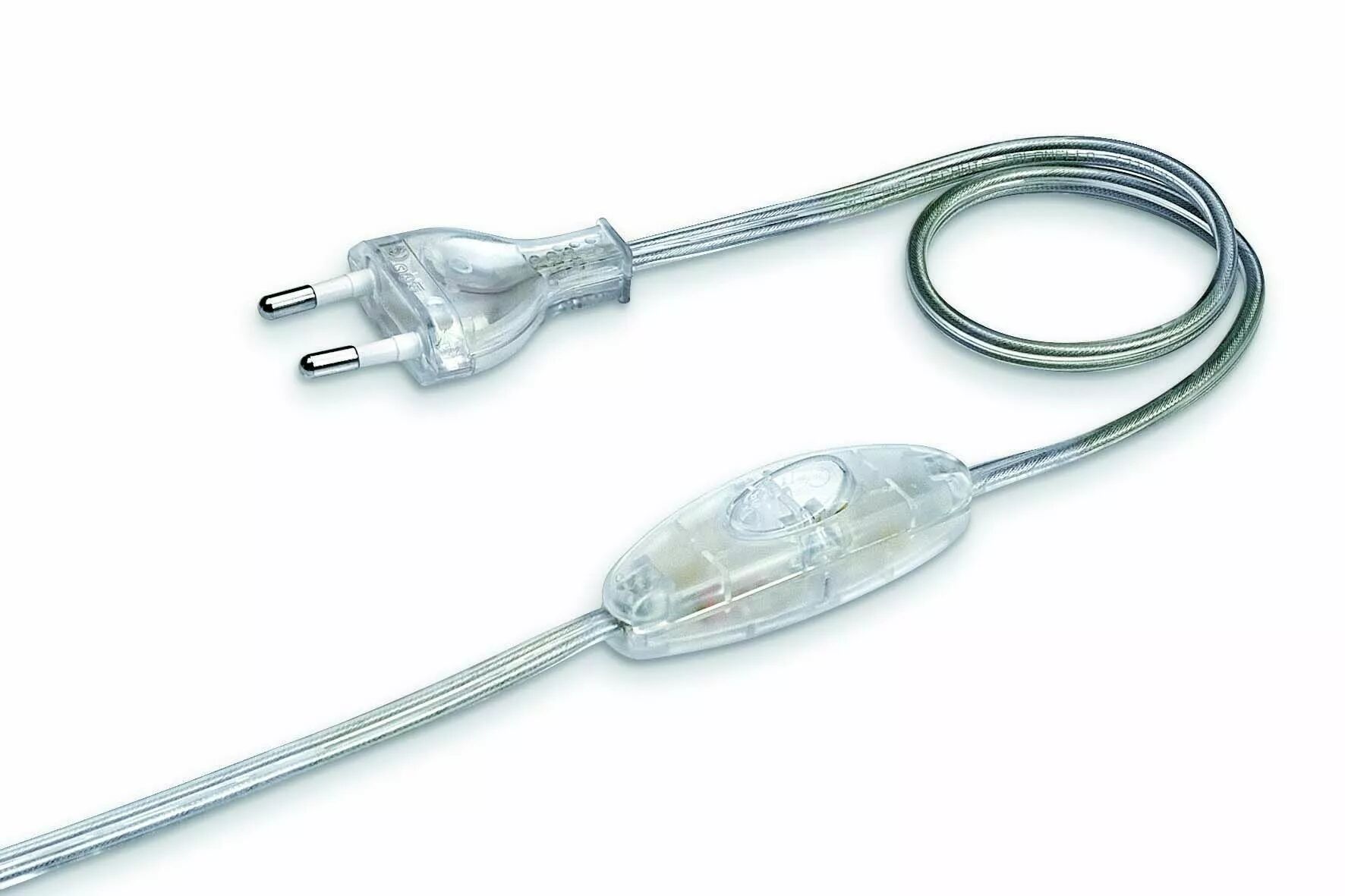

Le cordon Orbitec CO 1152 permet d'alimenter un luminaire avec un câble méplat transparent clair de 3 m. Il est équipé d'une fiche européenne et se termine par des bouts libres avec embouts sertis pour le raccordement au luminaire.
L'interrupteur à main se situe à 1,5 m de la fiche ; il reste 1,5 m jusqu'à l'extrémité libre.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 140242
- Référence Orbitec complémentaire : CO 1152
- Longueur totale : 3 m
- Couleur : Transparent clair
- Câble : Méplat 2 x 0,75 mm²
- Conducteur de terre : Non
- Fiche : Européenne
- Commande : Avec interrupteur à main
- Extrémité libre : Embouts sertis
- Caractéristiques de la fiche : 2,5 A, 250 V
- Application : Luminaire de classe II
- Interrupteur : Unipolaire à main
- Distance fiche-interrupteur L1 : 1,5 m
- Distance interrupteur-extrémité libre L2 : 1,5 m
- Caractéristiques de l'interrupteur : 2 A, 250 V
- Marquage : HAR
- Dégainage en bout : 21 mm
- Dénudage des conducteurs : 7 mm
Utilisation et conseils pratiques
Comprendre la classe II La classe II repose sur une isolation double ou renforcée, sans raccordement de protection à la terre. Un cordon à deux conducteurs convient à un luminaire conçu pour cette protection ; il ne remplace pas un cordon avec terre sur un appareil de classe I.
Placer la commande Les 1,5 m entre fiche et interrupteur servent à positionner la commande par rapport à la prise. Les 1,5 m restants doivent suffire pour atteindre le raccordement du luminaire.
Commander l'éclairage L'interrupteur unipolaire commande l'allumage et l'extinction en ouvrant un conducteur. Il ne règle pas la luminosité ; débranchez le cordon avant d'intervenir sur le luminaire.
