Description
Présentation du produit

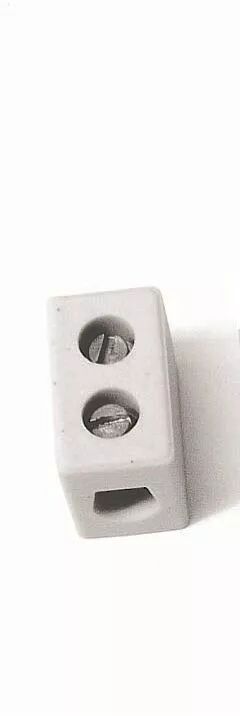

Le domino Orbitec ACC 1296 réalise une connexion sur un seul pôle. Son corps en porcelaine est destiné aux raccordements soumis à des températures élevées.
Le serrage est assuré par des vis M3 en acier zingué dans une borne en laiton nickelé. Cette référence correspond au modèle pour sections 4/6 mm².
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 144600
- Référence Orbitec complémentaire : ACC 1296
- Type : Domino à vis
- Nombre de pôles : 1
- Sections : 4/6 mm²
- Corps : Porcelaine
- Borne : Laiton nickelé
- Vis : M3 en acier zingué
- Tension nominale : 400 V
- Intensité nominale : 32 A
- Utilisation : Raccordements à haute température
Utilisation et conseils pratiques
Un pôle, une connexion Un domino à un pôle réunit les conducteurs d'un même circuit de connexion. Pour maintenir plusieurs connexions séparées, il faut des pôles distincts ; phase et neutre ne doivent pas être réunis dans cette borne unique.
Pourquoi un corps en porcelaine ? Ce matériau est utilisé pour les raccordements exposés à la chaleur, par exemple à proximité d'une source lumineuse dans un montage adapté. Les fils et leur isolation doivent également supporter la température du lieu.
Choisir la bonne section Comparez la section du conducteur à l'indication 4/6 mm². La valeur de 32 A ne permet pas de déterminer à elle seule le courant admissible de tout le circuit : celui-ci dépend aussi des câbles et du montage.
